Hur man väljer rätt värmebehandlingskorg: material, design och bästa praxis för varje ugnstillämpning

Materialval: Fastställande av temperaturgränser och livslängd

Materialet i en värmebehandlingskorg bestämmer direkt dess strukturella integritet och värmeledningsförmåga i högtemperaturmiljöer. Olika legeringssammansättningar motsvarar olika temperaturbeständighetsintervall och korrosionsbeständighetsförmåga; felaktigt materialval leder ofta till korgdeformation eller sprickbildning under snabba uppvärmnings-/kylningscykler.

Nyckelprestandaindikatorer för högtemperaturlegeringar

Högkvalitativa värmebehandlingskorgar använder vanligtvis egenutvecklade legeringar med hög temperaturbeständighet och korrosionsbeständighet. Dessa material bibehåller strukturell integritet under snabba uppvärmnings- och kylcykler, vilket förhindrar värmeförlust orsakad av korgdeformation. Legeringar med hög värmeledningsförmåga kombinerat med precisionsgjutningsprocesser för att bilda släta ytor är materialets grund för att säkerställa enhetlig värmeöverföring och eliminera varma och kalla punkter.

Vanliga driftvillkor och materialmatchningsrekommendationer

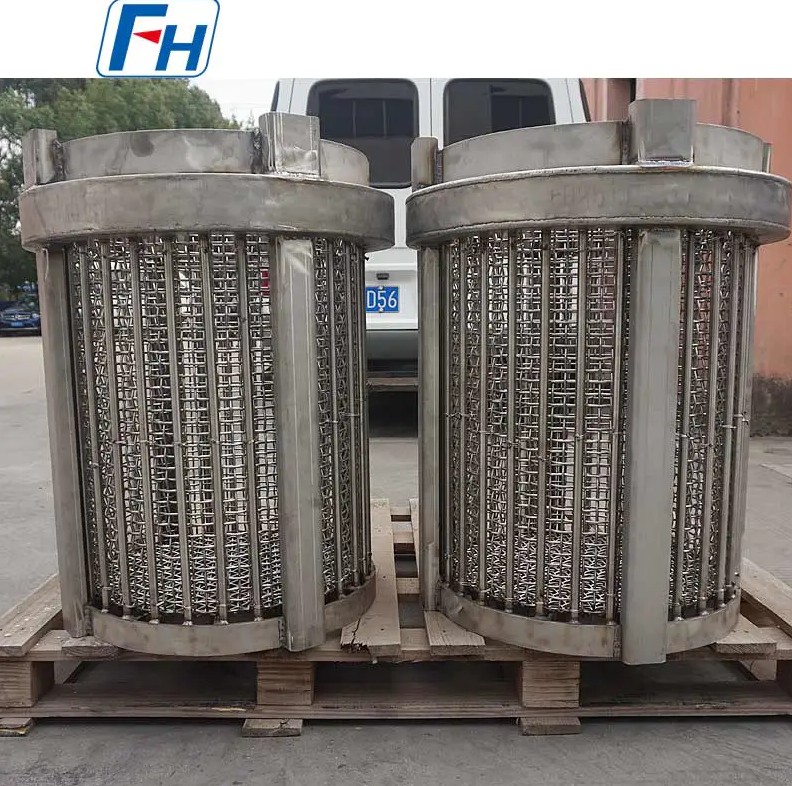

Strukturell design: Balanserar belastningseffektivitet och arbetsstyckesskydd

Korgens struktur kräver balansering av lastdensitet, värmeledningsförmåga och stabilitet för arbetsstycket. Felaktiga stödlayouter eller otillräcklig styvhet är de främsta orsakerna till deformation av arbetsstycket och ökad energiförbrukning.

Precisionslayout av stödsystemet

Genom 3D-laserinspektionsteknik, säkerställer att avståndet mellan interna stödblock kontrolleras inom 200 mm möjliggör jämn kraftfördelning på arbetsstycket, vilket avsevärt minskar risken för vridning. För oregelbundet formade arbetsstycken tillåter justerbara bricksystem flexibel justering av höjd och lutningsvinkel enligt arbetsstyckets form, vilket undviker plastisk deformation orsakad av lokalt tryck.

Styvhetsförbättring och termisk stressavlastning

Kombinationen av förstärkningsribbor med intelligenta frigöringsfogar förbättrar korgens totala styvhet samtidigt som det tillåter kontrollerad mikroförskjutning av materialet under termisk cykling. Denna design förhindrar termisk stress från att överskrida gränserna på grund av helt stela begränsningar under uppvärmnings-/kylningsprocesser, och undviker därigenom strukturella sprickor.

Strukturella variabler för anpassning av ugnstyp

Olika ugnstyper har tydligt olika krav på korgstruktur:

• Lådugnar: Betona staplade brickdesigner för att maximera lastkapaciteten för en sats
• Påskjutningsugnar: Slitstyrka på botten och styrstrukturer för att säkerställa smidig tryckning
• Vakuumugnar: Kräver hög tätningsyteprecision för att minska termisk strålningsdöda zoner
• Gropugnar: Behöver lyftfixturgränssnitt och centersymmetriska strukturer för balanserade lyft
• Klockugnar: Fokusera på i omkretsled fördelade ventilationshål för att säkerställa atmosfärens cirkulation

Termisk effektivitetsoptimering: från korgdesign till energireduktion

Som den ledande bryggan mellan arbetsstycken och ugnsvärmeenergi har korgdesign en mycket större inverkan på den termiska effektiviteten än vad som är allmänt känt. Genom dubbel optimering av material och struktur kan betydande energibesparingar uppnås.

Värmeledningsförmåga och ytkvalitet

Genom att använda legeringsmaterial med hög värmeledningsförmåga med släta ytor som erhålls genom investeringsgjutning upprätthålls en jämn värmeflödesfördelning under temperaturskillnader på hundratals grader Celsius. Denna enhetlighet minskar direkt förekomsten av varma och kalla punkter i ugnen, vilket resulterar i mer konsekvent uppvärmning av arbetsstycket och kortare blötläggningstider som krävs för att nå måltemperaturerna.

Lastdensitet och kapacitetsförbättring

Korgstrukturer optimerade för olika ugnstyper gör att fler arbetsstycken kan rymmas i en enda uppvärmningsprocess. Ökad laddningstäthet innebär högre värmebehandlingseffekt per tidsenhet, vilket amorterar den fasta energikostnaden för varje ugnscykel. Denna effekt är särskilt uttalad på kontinuerliga produktionslinjer.

Kvantifierad validering av energireduktion

Experimentella data visar att efter att ha antagit hög effektivitet värmebehandlingskorgs , kan den totala energiförbrukningen minskas med ungefär 8 %–12 % . Denna energibesparande effekt är särskilt framträdande på storskaliga kontinuerliga produktionslinjer, där den kumulativa effekten av värmeförlust under kontinuerlig drift är mer betydande. Energibesparingar kommer främst från tre aspekter:

1. Minskning av värmeförlust orsakad av korgdeformation
2. Förkortning av blötläggningstiden som krävs för att arbetsstyckena ska nå processtemperatur
3. Förbättring av belastningskoefficienter för att minska allokeringen av energiförbrukning per arbetsstycke

Automationsintegration: Kompatibilitetsdesign för moderna produktionslinjer

På moderna produktionslinjer för kontinuerlig värmebehandling är den snabba och pålitliga integrationen av korgar med automatiserade system en kritisk länk för att uppnå effektiv produktion. Korgdesign måste proaktivt beakta mekaniska gränssnitt, dataspårning och krav på snabba byten.

Modulära snabbväxlingsgränssnitt

Korgar med standardiserade gränssnittsdesigner kan samverka med transportsystem och lastningsmekanismer inom tiotals sekunder. Denna modulära design förkortar avsevärt linjebytestid, vilket möjliggör förbättrad utrustningsanvändning i små serieproduktionslägen med flera olika varianter.

Maskinseende och precisionsgrepp

Genom att reservera positioneringshål på korgens yta och samarbeta med visionstyrda robotarmar kan exakt grepp och placering av arbetsstycken uppnås. Denna konsistens säkerställer repeterbar positioneringsnoggrannhet för varje arbetsstycke, vilket lägger grunden för exakt kontroll av efterföljande värmebehandlingsprocessparametrar.

Datasammankoppling och batchspårbarhet

Genom att bädda in RFID- eller temperatursensorer i korgen kan realtidsspårning av arbetsstyckessatsinformation och temperaturhistorik uppnås. Dessa data laddas upp direkt till ledningssystem på fabriksnivå, vilket ger datastöd för produktionsövervakning, kvalitetsspårbarhet och processoptimering.

Mekanismer för justering av kompatibilitet med flera ugnar

Oavsett om det är för lådugnar, vakuumugnar eller saltbadsugnar, kan korgar snabbt anpassas med justerbara fästen. Denna kompatibilitetsdesign undviker lagertrycket för att konfigurera separata korgar för varje ugnstyp, vilket förbättrar mångsidigheten hos utrustningstillgångar.

Förebyggande av deformation av arbetsstycket: Stöd och stresshantering

Deformation av arbetsstycket i högtemperaturmiljöer orsakas främst av ojämnt stöd eller koncentrerad termisk spänning. Korgdesign måste minska dessa risker genom exakt stödlayout och termisk processkontroll.

Vetenskaplig fördelning av stödpunkter

Styr avståndet mellan stödblocken inuti 200 mm är en verifierad säkerhetströskel. På detta avstånd, även för långa eller tunnväggiga arbetsstycken, kan enhetlig stödkraftsfördelning uppnås, vilket förhindrar skevhet orsakad av egenvikt eller ojämn termisk expansion.

Closed-loop-övervakning av termiska cykler

Genom att samarbeta med intelligenta värmebehandlingssystem, reglering av temperatur och uppvärmnings-/kylahastigheter i sluten slinga säkerställs att termisk stress förblir inom säkra intervall. Realtidsåterkopplingsmekanismer tillåter snabb justering av processparametrar när onormala temperaturgradienter detekteras, vilket förhindrar att stressackumulering överskrider gränserna.

Anpassningsförmåga för justerbara brickor

Brickhöjd och lutningsvinkel justerbara funktioner för olika arbetsstyckesformer gör att korgar kan anpassas till olika belastningsbehov, allt från skaftdelar till komplexa hålrum av lådtyp. Denna anpassningsförmåga minskar punktkontakt och lokala fördjupningar som orsakas av att arbetsstycken tvingas in i standardstödlayouter.

Urvalsbeslutsram: Ett systematiskt tillvägagångssätt från krav till implementering

Inför olika processkrav och utrustningsförhållanden hjälper upprättandet av ett systematiskt urvalsbeslutsramverk att undvika matchningsfel orsakade av empiri.

Steg 1: Definiera processbegränsningar

Förtydliga maximal driftstemperatur, värmemedium (atmosfär/vakuum/saltbad), krav på temperaturlikformighet och produktionscykeltid. Dessa parametrar eliminerar direkt materialalternativ som inte uppfyller grundläggande krav på temperaturbeständighet eller korrosionsbeständighet.

Steg 2: Utvärdera lastnings- och arbetsstyckets egenskaper

Dokumentera typiska arbetsstyckesdimensioner, vikt, formkomplexitet och deformationskänslighet. För högprecisionsarbetsstycken, prioritera strukturer med stödpunktsavstånd mindre än 200 mm och justerbara brickor.

Steg 3: Bekräfta automationskompatibilitetskrav

Om produktionslinjen har installerats eller planerar att distribuera robotarmar och MES-system, bekräfta om korgen har standardiserade mekaniska gränssnitt, positioneringshål och datainsamlingsmöjligheter. Utelämnande i detta steg kommer att resultera i exponentiellt högre kostnader för eftermontering senare.

Steg 4: Verifiera termisk effektivitet och ekonomi

Be leverantörer att tillhandahålla jämförelsedata för energiförbrukning under liknande driftsförhållanden. Använder ett energibesparande utbud av 8 %–12 % som baslinje, i kombination med lokala energipriser och årliga drifttimmar, beräkna återbetalningstiden. Utvärdera samtidigt underhållskostnaderna under den förväntade livslängden för korgen.
