Hur väljer man rätt kvalitet av värmebeständigt stålgjutgods för industriella ugnar?

Temperaturgradient: Det primära urvalskriteriet

Den faktiska temperaturen för komponenter inuti industriella ugnar är vanligtvis 50°C till 150°C högre än arbetsstyckets temperatur, och värmekällans typ (tung olja, gas eller elektrisk) påverkar direkt enhetligheten i temperaturfördelningen. Prestandaförsämringen av värmebeständigt stål är inte linjär men uppvisar kritiska tröskelpunkter:

• 650°C till 900°C Riskzon : Detta område är det känsliga temperaturbandet för σ-fas (FeCr intermetallisk förening) utfällning. För legeringar i Fe-Cr-Ni-serien (som HH, HK), om sammansättningsbalansen är felaktig, kan slagenergin minska med mer än 30 % efter långvarig användning vid 750°C. Därför bör legeringar i Fe-Ni-Cr-serien med enfas austenitisk mikrostruktur (såsom HP, HT) prioriteras för komponenter som arbetar i detta temperaturområde under cyklisk belastning (såsom gallerplattor i klinkerkylare), eller så bör kväve och sällsynta jordartsmetaller tillsättas för att förhindra σ-fasutfällning.
• 1000°C och över tröskelvärdet för oxidationsbeständighet : Kromhalten måste vara ≥20 % för att bilda en tät Cr₂O₃-skyddsfilm. Enligt GB/T 8492-2014-standarden innehåller ZG40Cr25Ni20 (allmänt känd som "2520") 23% till 27% Cr och kan arbeta stabilt vid 1150°C. Vanligt 304 rostfritt stål (18Cr-8Ni) är otillräckligt i krominnehåll och kommer att uppleva oxidationsspjälkning vid långvarig användning över 800°C, och bör aldrig ersätta dedikerade värmebeständiga gjutna stål.
• Kvantitativt samband mellan temperatur och oxidationshastighet : För varje 100°C ökning av temperaturen kan oxidationshastigheten fördubblas. Den årliga viktökningen för oxidation av 310S rostfritt stål är cirka 1,2 mg/cm² vid 1000°C, men detta värde kan överstiga 2,4 mg/cm² vid 1100°C. Detta innebär att en ökning av driftstemperaturen för HK40 från 1050°C till 1150°C kan minska dess oxidationslivslängd med mer än 50%.

Temperaturapplikationsgränser för typiska kvaliteter

Ugnsatmosfär: Den förbisedda kemiska attackfaktorn

Industriella ugnsatmosfärer kan klassificeras i sex typer: oxiderande, reducerande, neutral, svavelhaltig, uppkolande och vakuum. Atmosfärstypen bestämmer direkt felläget för legeringselement:

Oxiderande och svavelhaltig atmosfär

Krom är grundelementet för oxidationsbeständighet i alla värmebeständiga legeringar. Cr₂O₃-skyddsfilmen som den bildar är avgörande i oxiderande atmosfärer. Men vattenånga accelererar avsevärt oxidationen av legeringar med hög järnhalt , med relativt mindre påverkan på högnickellegeringar. I svavelhaltiga atmosfärer penetrerar sulfider oxidfilmen och orsakar "sulfidation-oxidation" synergistisk korrosion. I sådana fall bör HL-serien (29Cr-20Ni) med hög krom och låg nickelnivå väljas, eftersom dess sulfideringsbeständighet är överlägsen HK-serien.

Förkolande atmosfärer och metalldammning

I uppkolande atmosfärer (som metan- eller propankrackningsmiljöer) infiltrerar kolatomer stålmatrisen och bildar sköra karbider. När kolhalten överstiger 2 % förlorar de flesta värmebeständiga legeringar helt duktiliteten vid rumstemperatur. HP-serien, på grund av sin höga nickelhalt (33% till 37%), vilket minskar den maximala kollösligheten, blir det föredragna valet för uppkolning av ugnskomponenter. För den mer allvarliga "metalldammningen" - en katastrofal kolkorrosion som inträffar runt 600°C - visar erfarenheten att högnickellegeringar som RA333 och gjutgods Supertherm presterar bäst, medan RA330 och 801H presterar betydligt sämre i denna miljö.

Vakuum och reducerande atmosfärer

I atmosfärer med väte eller sprucken ammoniak måste avkolningsförsprödning förhindras. Kvaliteter med måttlig kolhalt (0,35 % till 0,50 %) och stabila karbidbildande element (som Nb, W) bör väljas. I modifierade HP-Nb-kvaliteter bildar niob NbC med kol, vilket förhindrar kromutarmning vid korngränserna och hämmar väteförsprödning.

Belastningsförhållanden: Från statiskt stöd till dynamisk termisk trötthet

Fellägena för värmebeständigt stålgjutgods i industriella ugnar beror inte bara på temperatur och atmosfär, utan är också nära relaterade till belastningstyp:

Brottstyrka och krypmotstånd

För komponenter under långvarig statisk belastning (såsom ugnsrör och hängare) kräver ISO 204:2018-standarden: vid 800°C och 100 MPa stress måste krypbrotttiden överstiga 100 000 timmar. HP40 (25Cr-35Ni) uppvisar signifikant högre brotthållfasthet än HK40 vid 900°C, eftersom dess högre nickelhalt stabiliserar den austenitiska matrisen och främjar dispergeringen av fina M23C6-karbider. Om driftstemperaturen stiger till 950°C med 50 MPa spänning kräver nickelbaserade legeringar som Inconel 617 brottlivslängd ≥50 000 timmar, då järnbaserade värmebeständiga stål knappast kan uppfylla kraven.

Termisk trötthet och termisk chock

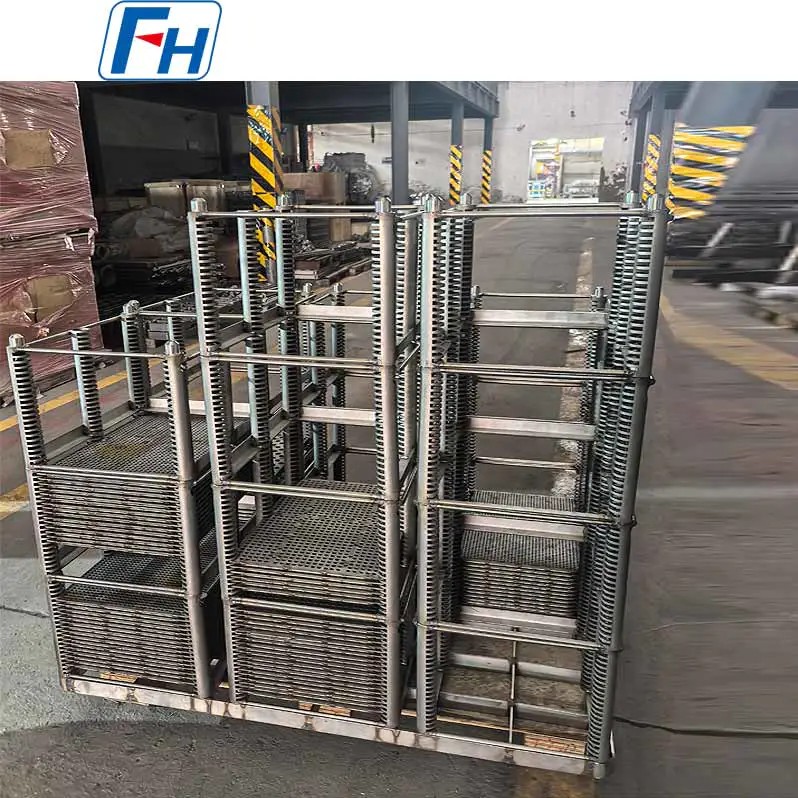

För komponenter som upplever frekventa start-/avstängningscykler eller temperaturfluktuationer (som värmebehandlingsbrickor och strålningsrör), är termisk utmattning det primära felläget. Genom 1 000 termiska cykler mellan 20°C och 800°C kan spricktillväxthastigheten utvärderas. HH Typ 1, på grund av sitt partiella ferritinnehåll, uppvisar bättre duktilitet under sådana förhållanden än den helt austenitiska Typ 2; medan HT-serien (15Cr-35Ni), tack vare sin höga nickelhalt, har den bästa motståndskraften mot termisk stöt och kan arbeta upp till 1150°C under oxiderande förhållanden och 1100°C under reducerande förhållanden.

Slitage och mekanisk påverkan

I miljöer med materialerosion som cementroterugnar och pelletsschaktugnar måste slitstyrkan förbättras på basis av värmebeständigheten. För ZG40Cr25Ni20 kan kolhalten ökas till 0,40 % till 0,50 %, eller spårmolybden (0,5 % till 1,0 %) kan tillsättas för att bilda hårda karbider. Efter att ha ersatt vanligt kolstål med ZG40Cr25Ni20 i en cementugnsfoder förlängdes livslängden från 6 månader till 3 år, vilket till fullo visar den exponentiella förbättring som korrekt materialval ger livslängden.

Standardsystem och teknisk praxis i kompositionsoptimering

Det finns systematiska skillnader i sammansättningsspecifikationerna för värmebeständigt gjutstål mellan stora globala standardsystem. Att förstå dessa skillnader hjälper till med exakt materialval:

Kinesiska standarder (GB/T 8492) och internationell benchmarking

ZG40Cr25Ni20 specificerad i GB/T 8492-2014 motsvarar HK40 i ASTM A297, men med en något lägre minimihalt av nickel (18% till 21% mot 19% till 22%). Kinesiska standarder tenderar att kompensera för prestandaförluster från minskat nickelinnehåll genom att tillsätta kväve (N, 0,15 % till 0,25 %) och sällsynta jordartsmetaller (RE) och därigenom kontrollera kostnaderna. Till exempel uppnår ZG35Cr24Ni7SiN, genom förstärkning av fast kvävelösning, högtemperaturhållfasthet nära HK40 vid 1050°C, men med materialkostnaden reducerad med cirka 15 % till 20 %.

ASTM A297 HP-seriens ändringar

Traditionella HP-kvaliteter (Cr 24 % till 28 %, Ni 33 % till 37 %) har utvecklats till flera modifierade grenar:

1. HP-Nb : Tillsats av 0,8 % till 1,2 % niob bildar Nb(C,N)-fällningar, vilket förbättrar brotthållfastheten vid 1100°C med 20 % till 30 % samtidigt som svetsbarheten förbättras.
2. HP-Mo : Tillsats av 1,0 % till 1,5 % molybden förstärker den fasta lösningens stärkande effekter, lämplig för förhållanden med mild sulfidationskorrosion.
3. HP-W-Nb : Kombinerad tillsats av volfram (0,5 % till 1,0 %) och niob, som används för etylenkrackningsugnsstrålningsrör, med synergistisk optimering av uppkolningsmotstånd och krypmotstånd.

Sammansättningstestning och kvalitetskontroll

Sammansättningsavvikelser i värmebeständigt stålgjutgods påverka prestandan avsevärt. Till exempel, en kiselhalt som överstiger 3 %, samtidigt som den förbättrar oxidationsbeständigheten, reducerar kraftigt segheten vid rumstemperatur; kolinnehåll som överstiger 0,50 % accelererar försprödning vid hög temperatur. Ingenjörspraktik rekommenderar användning av optisk emissionsspektrometri (OES) eller induktivt kopplad plasma (ICP) för kompositionstestning, med felkontroll inom ±0,01 %. För kritiska komponenter krävs också 500-timmars oxidationstestning (GB/T 13303-2020), som beräknar den genomsnittliga oxidationshastigheten V = (g₂ - g₁) / (S · t), i enheter av g/m²·h.

Ekonomiska avvägningar: Livscykelkostnad snarare än initialt inköpspris

Det slutliga materialvalsbeslutet måste överstiga enhetsmaterialpriset och beräkna hela livscykelkostnaden (LCC). Med petrokemiska etenkrackningsugnsstrålningsrör som ett exempel:

• Att välja HK40 ger lägre initiala materialkostnader, men kräver byte vartannat till vart tredje år på grund av krypdeformation eller försprödning av uppkolningen, vilket resulterar i massiva underhållsförluster vid driftstopp.
• Att välja modifierad HP-Nb ökar initialkostnaderna med cirka 25 % till 30 %, men livslängden kan uppgå till 5 till 7 år. Dessutom, på grund av minskade vägguttunningshastigheter, kan bränslebesparingar från förbättrad termisk effektivitet uppgå till dubbelt så stor skillnad i materialkostnad.

I det ultrahöga temperaturintervallet 1095°C till 1205°C, trots att järn-nickelbaserade legeringar som HL, HU och HX har högre initialkostnader, återvinner deras minskade stilleståndsfrekvens och underhållsarbete ofta materialkostnadsskillnaden inom 18 månader. Därför Kärnan i valet av värmebeständigt stål för industriella ugnar är att hitta den optimala balansen mellan fem dimensioner: temperatur, atmosfär, belastning, livslängd och kostnad , snarare än att bara sträva efter det extrema av någon enskild indikator.
