Hur värmebehandlingsbrickor maximerar industriell ugnseffektivitet och livslängd

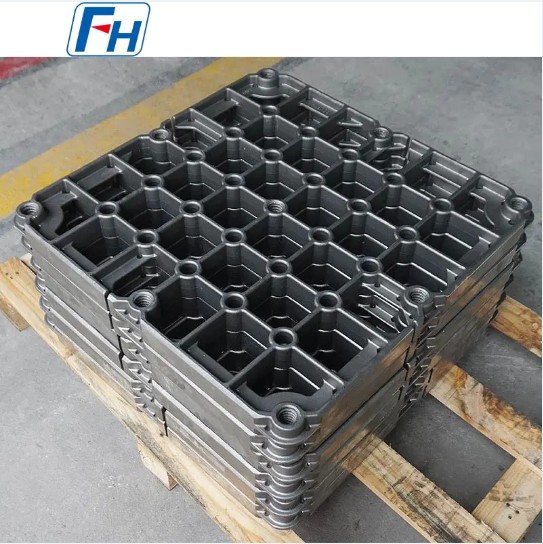

Värmebehandlingsbrickor är kärnverktygskomponenter som används i industriella värmebehandlingsugnar för att hålla arbetsstycken under uppvärmning, härdning, härdning och andra termiska processer. Materialval, strukturell design och tillverkningsprocesser avgör direkt värmebehandlingskvalitet, produktionseffektivitet och utrustningens livslängd. Specialbyggda brickor tillverkade av premium värmebeständigt legerat stål (som 1.4848, 1.4849, 2.4879, SCH13, etc.) kan fungera stabilt under lång tid i högtemperaturmiljöer från 900°C till 1150°C, vilket ger 3 till 5 gånger längre livslängd i kolstål jämfört med 5 gånger längre livslängd . Dessa brickor är oumbärlig nyckelutrustning inom precisionsmetallbearbetning, flyg, biltillverkning och andra sektorer.

Funktionell positionering och appliceringsscenarier för värmebehandlingsbrickor

Värmebehandlingsbrickor utför tre kärnfunktioner i industriella ugnar: lastbärande, positionering och värmeöverföring. Beroende på ugnstyp och processkrav kan brickor kategoriseras i flera typer, var och en strukturellt optimerad för specifika tillämpningsscenarier.

Huvudtrågtyper efter ugnsklassificering

• Brunnstyp ugnsbottenbrickor : Används för bottenstöd i brunnstyp/gropugnar, som bär tunga vertikala belastningar, vanligtvis med radiella ribbor
• Rullhärdsbrickor : Används i kontinuerliga rullhärdsugnar, med spår eller spår på botten för att matcha ugnsrullar, vilket möjliggör kontinuerlig transport
• Brickor av lådtyp : Lämplig för satsugnar, mestadels rektangulära plana eller rutnätsstrukturer för enkel lastning och lossning av gaffeltruckar
• Brickor av spårtyp för kontinuerliga ugnar : Används i automatiserade kontinuerliga produktionslinjer, samarbetar med påskjutare eller transportörkedjor för batchautomatiserad bearbetning
• Universalbrickor för multifunktionsugnar : Kompatibel med flera ugnstyper, högt standardiserad struktur, lämplig för små till medelstora partier med flera sorters produktion

Typiska tillämpningsfält

Nyckelmaterialval: Prestandajämförelse av värmebeständigt legerat stål

Materialval för värmebehandlingsbrickor är den primära faktorn som bestämmer deras prestanda och livslängd. Olika legeringskompositioner ger distinkta högtemperaturprestanda och mekaniska egenskaper.

Egenskaper hos vanliga värmebeständiga legeringsmaterial

Grundläggande principer för materialval : Brickor som arbetar i uppkolande atmosfärer bör prioritera högkrom-nickellegeringar (såsom 1,4848, 1,4849), eftersom krom bildar en tät Cr₂O3-skyddande film på ytan som effektivt förhindrar kolatomens penetration in i matrisen. I rena oxidationsatmosfärer kan nickelhalten reduceras på lämpligt sätt för att kontrollera kostnaderna, men kromhalten måste förbli över 20 % för att bibehålla oxidationsbeständigheten.

Strukturell design Essentials: Nyckelfaktorer som påverkar livslängden

Strukturell design av värmebehandlingsbrickor kräver balansering av bärförmåga, termisk enhetlighet och termisk spänningsavlastning. Felaktig struktur är den främsta orsaken till för tidigt trågfel (deformation, sprickbildning, krypkollaps).

Fem kärnelement i strukturell optimering

1. Väggtjockleksdesign : Huvudbrickans väggtjocklek varierar vanligtvis från 8 mm till 20 mm. För tunn leder till otillräcklig styrka och överdriven oxidation; för tjock ökar den termiska kapaciteten, förlänger uppvärmningscyklerna och intensifierar den termiska stressen. Empiriska data visar att för varje 2 mm ökning i väggtjocklek ökar brickvikten med cirka 15 %, medan kryptiden vid hög temperatur bara förbättras med cirka 5 % , som kräver optimering mellan styrka och termisk effektivitet.
2. Ribblayout : Radiella eller bikakeformade ribbor är vanliga mönster. Bikakestrukturer ökar styvheten med över 40 % samtidigt som de minskar vikten och främjar ugnsgascirkulationen, vilket kontrollerar arbetsstyckets temperaturlikformighet inom ±5°C.
3. Termisk expansionskompensation : När brickorna värms upp från rumstemperatur till 1000°C kan den linjära expansionen nå 10 mm till 15 mm (per meter längd). Expansionsgap eller flexibla anslutningsstrukturer måste reserveras i designen; annars kommer termisk spänningskoncentration att orsaka svetssprickor.
4. Nedre spårdesign : Nedre spår av rullhärdsbrickor måste exakt matcha ugnsrullarna. Spårhårdheten bör vara 30 till 50 HBW lägre än ugnsvalsar för att undvika att skada dyra rullytor. Spåravståndet är vanligtvis 300 mm till 600 mm, beräknat baserat på bricklängd och lastkapacitet.
5. Stapling och positioneringsstrukturer : Brickor för flerskiktsstapling bör ha positioneringslister eller styrpelare för att säkerställa att staplingens vertikalitetsavvikelse inte överstiger 2 mm/m, vilket förhindrar tippning och säkerställer ugnsgasflödeskanaler.

Tillverkningsprocesser och kvalitetskontroll

Tillverkning av värmebehandlingsbrickor involverar precisionsgjutning, svetsning eller smidesprocesser. Kvalitetskontroll i varje steg påverkar direkt tillförlitligheten och livslängden för slutprodukten.

Fördelar med precisionsgjutningsprocesser

För brickor med komplexa former med många ribbor och öppna strukturer är precisionsgjutning (investeringsgjutning eller sandgjutning) den föredragna processen. Gjutna brickor möjliggör nästan nätformad formning med materialutnyttjande på upp till 70 % eller högre, enhetlig inre struktur och inga svetsvärmepåverkade zoner. Gjutna brickor som använder vakuumsmältning och riktad stelningsteknik visar 25 % till 35 % högre brotthållfasthet vid hög temperatur än svetsade strukturer , speciellt lämpad för kontinuerliga driftmiljöer med hög belastning.

Processkontroll för svetsade konstruktioner

Svetsade brickor är lämpliga för stora eller extra stora specifikationer (en stycke vikt över 500 kg). Svetsning måste använda värmebeständiga tillsatsmaterial som matchar basmetallen, med strikt kontroll av värmetillförseln. Eftersvetslösningsbehandling vid 1050°C till 1100°C är obligatorisk för att eliminera kvarvarande svetsspänningar och återställa korrosionsbeständigheten . Svetskvaliteten måste verifieras genom radiografisk testning (RT) eller ultraljudstestning (UT) för att säkerställa frånvaro av brist på smältning, porositet och andra defekter.

Kvalitetsinspektionsstandarder

• Kemisk sammansättningsanalys: Spektrometerdetektion av legeringselementinnehåll för att säkerställa överensstämmelse med materialstandarder (såsom DIN-, ASTM- eller GB-standarder)
• Mekanisk egenskapstestning: Rumstemperatur och dragprov vid hög temperatur, hårdhetstestning för att verifiera materialhållfasthetsindikatorer
• Inspektion av dimensionsnoggrannhet: Koordinatmätmaskin (CMM) detektering av kritiska passningsdimensioner, med toleranser som vanligtvis kontrolleras inom ±1 mm
• Ytkvalitetsinspektion: Visuell och penetrerande testning (PT) för att säkerställa frånvaro av sprickor, sandhål och andra ytdefekter
• Certifiering av ledningssystem: ISO9001 kvalitetsledningssystem och ISO14001 miljöledningssystem certifiering för att säkerställa full processspårbarhet

Strategier för förlängning av livslängden och underhåll

Även med material och processer av högsta kvalitet har värmebehandlingsbrickor begränsad livslängd under tuffa driftsförhållanden. Vetenskapliga underhållsstrategier kan förlänga den genomsnittliga livslängden med 30 % till 50 %.

Vanliga fellägen och förebyggande åtgärder

Bästa praxis för dagligt underhåll

• Lastkontroll : Enstaka trågbelastning bör inte överstiga 85 % av designbelastningen för att undvika lokal spänningskoncentration som orsakar tidig deformation
• Temperaturhantering : Faktisk driftstemperatur bör vara minst 50°C under materialets maximala driftstemperatur för att ge säkerhetsmarginal för oavsiktlig överhettning
• Periodisk besiktning : Utför omfattande inspektion var 500:e ugnscykler, mäta kritisk dimensionsdeformation; sluta använda när deformationen överstiger 3 mm
• Ytrengöring : Ta omedelbart bort vidhäftad oxidskala och uppkolade lager för att förhindra lokal korrosionsacceleration och kontaminering av arbetsstyckets yta
• Rotationsanvändning : Etablera brickrotationssystem för att förhindra att enskilda brickor från kontinuerlig drift med hög belastning under lång tid, vilket balanserar det totala slitaget

Anpassad design: Matchande av specifika processkrav

Medan standardiserade brickor erbjuder mångsidighet och ekonomi, kan skräddarsydda konstruktioner avsevärt förbättra värmebehandlingskvaliteten och produktionseffektiviteten i specifika processcenarier.

När anpassade brickor behövs

Anpassad värmebehandlingsbrickor rekommenderas när följande tillstånd uppstår:

• Arbetsstycken har speciella former (som långa skaft, tunnväggiga delar, oregelbundna former) som inte kan placeras stabilt på standardbrickor eller riskerar kollisionsskador
• Processer kräver strikt temperaturlikformighet (som ±3°C för flyg- och rymddelar), vilket kräver optimerad brickventilationsstruktur
• Befintlig livslängd för brickor är för kort, med frekventa utbyten som orsakar stilleståndsförluster som överstiger den inkrementella kostnaden för anpassning
• Automatiserade produktionslinjer kräver brickor för att exakt samarbeta med robotarmar och transportsystem
• Produkter med högt mervärde har extremt höga krav på ytkvalitet och behöver undvika kontaktmärken på brickan

Viktiga indataparametrar för anpassad design

Professionell design av brickor kräver att användarna tillhandahåller följande tekniska parametrar: ugnstyp och effektiva arbetszonsdimensioner, krav på maximal drifttemperatur och temperaturlikformighet, enstycks- och totalvikt av ugnsladdade arbetsstycken, processatmosfärstyp (oxidation/förkolning/nitrering/vakuum), lastnings-/avlastningsmetod (manuell/gaffeltruck/robotarm), mål för förväntad livslängd . Baserat på dessa parametrar kan ingenjörer använda finita elementanalys (FEA) för att simulera termisk och mekanisk spänningsfördelning, optimera struktur och förutsäga livslängd.
