Varför värmebehandlingsfixturer är viktiga?

Värmebehochlingsarmaturer fungera som det väsentliga gränssnittet mellan arbetsstycken och termisk bearbetningsutrustning. Deras designrationalitet, materialval och tillverkningskvalitet styr direkt enhetlighet, repeterbarhet och slutproduktens kvalitet av hela värmebehandlingscykeln. Inom industriell produktion, ca 30 %–40 % av värmebehandlingsdefekter – såsom distorsion, oxidation och ojämn uppkolning – är direkt hänförliga till felaktig fixturdesign eller användning. Att välja rätt värmebehandlingsarmatur är därför inte ett sekundärt operativt beslut utan en strategisk faktor som avgör framgången eller misslyckandet för den termiska processen.

Ur ett praktiskt ingenjörsperspektiv måste värmebehandlingsarmaturer samtidigt uppfylla tre grundläggande prestandakriterier: strukturell stabilitet vid hög temperatur (bibehålla form och bärförmåga vid måltemperaturer), värmeledningsförmåga (säkerställer enhetlig uppvärmning av arbetsstycken), och kemisk kompatibilitet (undvika negativa reaktioner med ugnsatmosfärer eller arbetsstyckesytor). Frånvaron av någon av dessa mått kommer att resultera i förhöjda partiskrothastigheter eller avsevärt ökad energiförbrukning.

Hur materialvalet underbygger fixturens prestanda och livslängd

Vanliga värmebeständiga legeringsmaterial och deras driftstemperaturintervall

De primära övervägandena för värmebehandlingsarmatur material är beständig styrka vid förhöjda temperaturer, oxidationsbeständighet och uppkolningsbeständighet. Olika legeringar är lämpade för distinkta processtemperaturer och atmosfäriska förhållanden; felaktigt materialval är fortfarande en av de främsta orsakerna till för tidigt fel på fixturen.

Typiska fellägen och förebyggande strategier

Värmebehandlingsarmaturer står inför flera nedbrytningsrisker under långvarig cyklisk drift vid hög temperatur. De vanligaste fellägena inkluderar:

• Sprickbildning av termisk trötthet : Upprepade uppvärmnings- och kylningscykler ackumulerar inre spänningar, med mikrosprickor som vanligtvis initieras efter 500–800 cykler och så småningom fortplantas till genomtjocka frakturer.
• Krypdeformation : Under långvarig högtemperaturbelastning genomgår material irreversibel plastisk deformation. För 1.4848 legering vid 900°C och 50 MPa spänning kan krypspänning nå 2 %–3 % efter 1 000 timmar , vilket direkt äventyrar fixturens positioneringsnoggrannhet.
• Försprödning av uppkolning : I kolrika atmosfärer diffunderar kolatomer in i korngränserna och bildar sköra karbidfaser, vilket orsakar en dramatisk minskning av materialets seghet och förhöjd brottrisk.
• Oxidationsslöseri : I oxiderande atmosfärer tjocknar ytoxidfjällen kontinuerligt och spricker, vilket leder till minskning av tvärsnittet och försämrad bärförmåga.

För att mildra dessa fellägen använder ingenjörsövningar vanligtvis följande åtgärder: val av nickelbaserade höglegerade material för att förbättra krypmotståndet; applicering av antioxidationsbeläggningar på fixturytor; optimering av värme- och kylningshastigheter för att minska termisk chock; och upprätta regelbundna inspektions- och ersättningsprotokoll för att fånga nedbrytning innan katastrofala misslyckanden.

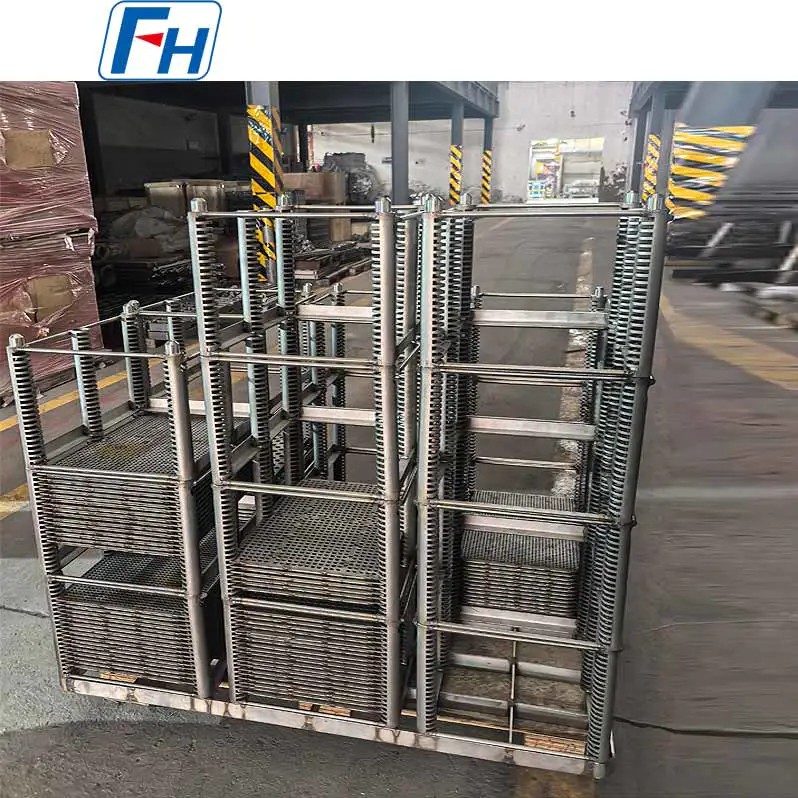

Vilka fixturtyper matchar din ugnskonfiguration och processkrav

Primära fixturformer efter ugnskategori

Olika ugnstyper ställer fundamentalt olika krav på fixturgeometri, dimensionsnoggrannhet och laddningsmetodik. En oöverensstämmelse mellan fixtur och ugn minskar inte bara produktionseffektiviteten utan kan också skapa säkerhetsrisker.

Tekniska överväganden vid konstruktion av fixturer

Fixtur strukturell design kräver en noggrann balans mellan lastdensitet and värmeflödeslikformighet . I uppkolningsprocesser, till exempel, begränsar otillräckligt avstånd mellan arbetsstyckena atmosfärens cirkulation och ger ojämna höljesdjup; för stora avstånd minskar ugnens lastkapacitet och ökar enhetens energiförbrukning. Ingenjörserfarenhet indikerar att minimiavståndet mellan intilliggande arbetsstycken i uppkolningsfixturer bör bibehållas vid 15–25 mm för att säkerställa tillräcklig atmosfärscirkulation.

Fixturens egenvikt är en annan kritisk faktor. I gropugnstillämpningar når den kombinerade vikten av fixtur och arbetsstycken ofta hundratals kilo till flera ton , som kräver upphängnings- och stödstrukturer utformade med gott om säkerhetsmarginaler - vanligtvis en säkerhetsfaktor som inte är lägre än 3.0 . Dessutom påverkar själva fixturens termiska massa direkt uppvärmningstiden och energiförbrukningen; lättviktsdesign ger betydande värde i energibesparingar. Varje 10 % minskning av armaturens vikt kan förkorta uppvärmningstiden med i genomsnitt 5 %–8 % .

Vilka tillverkningsprocesser förvandlar design till pålitliga fixturer

Jämförelse av större tillverkningsvägar

Tillverkning av värmebehandlingsfixturer följer i första hand tre processvägar: gjutning, svetsning/montering och precisionsbearbetning. Varje rutt är anpassad till olika komplexitetsnivåer och precisionskrav.

• Precisionsgjutning : Idealisk för komplexa, högintegrerade armaturer som vaxkakebrickor och oregelbundna stödramar. Investeringsgjutning uppnår dimensionell noggrannhet av ±1,5 mm med ytjämnhet Ra av 6,3–12,5 μm . Fördelen ligger i att bilda komplexa inre hålrum och tunnväggiga strukturer, även om produktionsledtiderna är längre och verktygskostnaderna är högre.
• Svetsad montering : Lämplig för stora eller modulära armaturer tillverkade av standardsektioner och plattor. Svetsade fixturer erbjuder produktionsflexibilitet och kortare leveranscykler, men svetszoner representerar svaga länkar under termisk utmattning. Högkvalitativa svetsade fixturer kräver 100 % svetsinspektionskvalifikation och värmebehandling efter svetsavlastning.
• Bearbetningsmontering : Appliceras på positioneringsfixturer med hög precision, såsom dedikerade jiggar för värmebehandling av flygmotorblad. CNC-bearbetning säkerställer att kritiska lokaliseringsytor uppnår precision ±0,05 mm , som uppfyller de stränga kraven för distorsionskontroll för termisk precisionsbearbetning.

Kritiska kvalitetskontroller

Kvalitetskontroll för värmebehandlingsfixturer sträcker sig över hela tillverkningsprocessen, med viktiga inspektionsnoder inklusive:

1. Råvaruacceptans : Spektroskopisk analys bekräftar överensstämmelse med kemisk sammansättning; metallografisk inspektion verifierar kornstorleken inte grövre än ASTM 4 , vilket säkerställer grunden för prestanda vid hög temperatur.
2. Inspektion av dimensionsnoggrannhet : CMM-verifiering av kritiska monteringsdimensioner, med planhetsfel kontrollerat inom ±2 mm/m .
3. Icke-förstörande testning : Röntgen- eller ultraljudsinspektion för inre krympningporositet och inneslutningar i gjutgods; magnetisk partikel- eller penetrantinspektion för yt- och ytnära sprickor.
4. Validering av prestanda vid hög temperatur : Provfixturer genomgår 24–48 timmar lasthållningstest vid måltemperaturer för att verifiera att krypdeformationen håller sig inom tillåtna gränser.

Hur Service Life Management och kostnadsoptimering maximerar Fixture ROI

Typiska livslängdsdata och påverkande faktorer

Livslängden för värmebehandlingsarmaturs varierar avsevärt beroende på material, process och driftsförhållanden. Under konventionella uppkolningsförhållanden (930°C, 8–12 timmars cykel) är typiska livslängder för olika materialfixturer följande:

Praktiska strategier för livsförlängning och kostnadsminskning

Att förlänga fixturens livslängd och minska kostnaderna för värmebehandling kan nås från flera dimensioner:

• Graderad användningsstrategi : Installera nya fixturer för processer med de strängaste kraven på förvrängning och noggrannhet, och nedgradera dem sedan gradvis till mindre krävande applikationer, vilket maximerar värdet under hela livscykeln.
• Periodisk reparation och renovering : Fixturer med lokal förvrängning eller mindre sprickor kan återställas genom uträtning, svetsreparation och återvärmebehandling, vilket förlänger livslängden med 30 %–50 % .
• Optimering av drifttillstånd : Styr uppvärmningshastigheterna till högst 150°C/timme för att undvika termisk chock; i uppkolningsprocesser, utför regelbunden kolförbränning för att minska kemiska angrepp från kolansamling.
• Lager- och rotationshantering : Upprätthåll omfattande fixturregister som spårar cykler, inspektionsdata och underhållshistorik, vilket möjliggör tillståndsbaserade förebyggande byten och undviker oväntade produktionsavbrott.

Vilket beslutsramverk säkerställer att du väljer den optimala fixturen för din process

Inför många material-, struktur- och leverantörsalternativ möjliggör ett systematiskt urvalsramverk optimalt beslutsfattande. Följande prioritetssekvens rekommenderas för utvärdering:

1. Processkompatibilitet först : Bekräfta att fixturens maximala driftstemperatur, atmosfärskompatibilitet och belastningskapacitet uppfyller målprocesskraven—dessa är svåra begränsningar som inte kan förhandlas.
2. Verifiering av ugnsanpassningsförmåga : Kontrollera att fixturdimensioner, gränssnittsgeometri och laddningsmetoder är helt kompatibla med befintlig ugnsutrustning; tillhandahålla ugnskammarritningar till leverantörer för bekräftelse vid behov.
3. Livscykelkostnadsbedömning : Beräkna den amorterade kostnaden per cykel under armaturens hela livslängd i stället för att jämföra enbart initiala inköpskostnader. En armatur som håller 1 000 cykler kan ge lägre kostnad per cykel än ett billigare alternativ som endast varar 300 cykler .
4. Leverantörsförmåga och leveranssäkerhet : Utvärdera leverantörens materialkällas stabilitet, tillverkningskvalitetskontrollsystem och historiska leveransprestanda i tid för att säkerställa tillförlitlig långsiktig leverans.
5. Anpassning och teknisk support : För specialiserade arbetsstycken eller nya processer representerar leverantörens förmåga att tillhandahålla designoptimering och processsamarbete ett betydande långsiktigt partnerskapsvärde.

Genom att tillämpa detta systematiska ramverk kan tillverkare uppnå optimal ekonomisk effektivitet i fixturinvesteringar samtidigt som de säkrar den kvalitetsgrund som krävs för kontinuerlig förbättring av värmebehandlingsprocesser.
