Custom 1.4849 Värmebehandlingskorgar för en fransk kund

Kundfallsstudie | Engineering Design, Tillverkning, Inspektion & Leverans
Kundens plats: Frankrike
Produkt: Anpassad värmebehandlingskorg
Material: 1.4849 Värmebeständigt rostfritt stål
Total höjd: 100 mm
Användbar inre höjd: Ca. 60 mm
Kvantitet: 7 st
Projektets omfattning: Ingenjörsdesign → 3D-modellering → Tillverkning → Slutinspektion → Leverans
Tillverkare: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legering)

Projektöversikt
FH® legering fick en förfrågan från en fransk kund om anpassade värmebehandlingskorgar tillverkade av 1.4849 värmebeständigt rostfritt stål.
Istället för att tillhandahålla en standardugnskorg krävde kunden att FH® legering utvecklade en skräddarsydd struktur enligt det specificerade användbara utrymmet och totalhöjden.

De viktigaste dimensionskraven var:

• Total korghöjd: 100 mm

• Användbar invändig höjd: ca 60 mm

• Material: 1,4849

• Kvantitet: 7 pcs

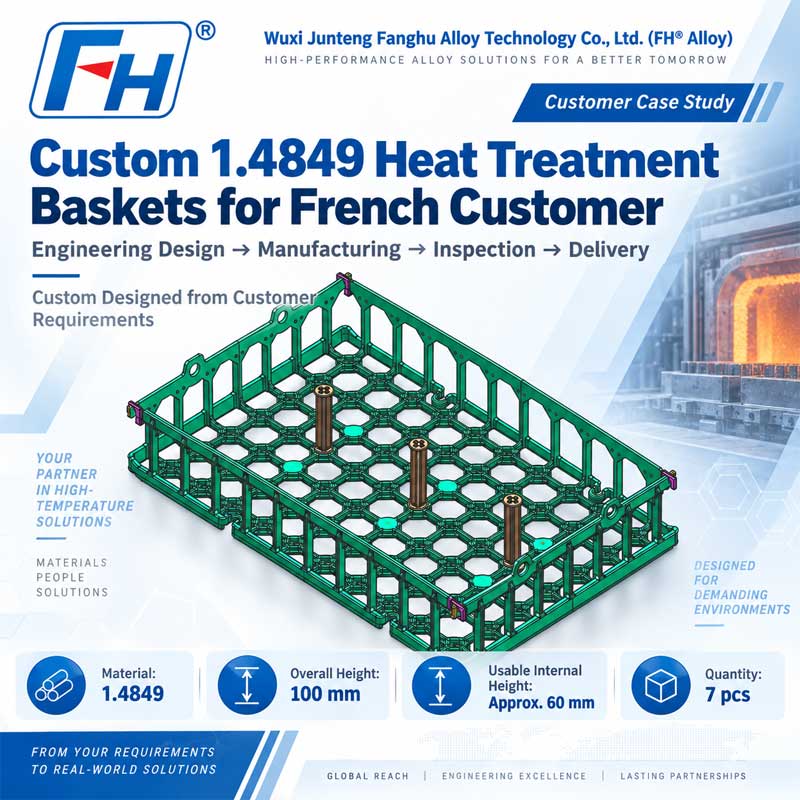

Baserat på dessa krav utvecklade FH® Alloys ingenjörsteam korgstrukturen och färdigställde den slutliga 3D-produktmodellen som visas i detta fall.
Efter designbekräftelse fortsatte projektet genom tillverkning, slutlig kvalitetskontroll och leverans.

Kundkrav
Kunden behövde en relativt lågprofilerad värmebehandlingskorg samtidigt som han behöll tillräckligt med användbart inre utrymme för att lasta arbetsstycken.

Utmaningen var därför inte bara att tillverka en korg med en höjd på 100 mm, utan att uppnå den erforderliga invändiga lasthöjden med bibehållen praktisk och stabil värmebehandlingsfixturstruktur.

Engineering Design av FH® Alloy
Baserat på kundens dimensionella krav utvecklade FH® Alloy en skräddarsydd korg med en öppen bärande bas och förstärkt omgivande ram.

Den slutliga 3D-modellen innehåller flera viktiga strukturella element.
1. Öppna rutnätets basstruktur
Botten av korgen har en öppen rutmönster.

Denna struktur hjälper till att tillhandahålla:

• fördelat stöd för arbetsstycket,

• minskad onödig korgvikt,

• förbättrad ugnsatmosfärscirkulation,

• och ett praktiskt bärande ramverk.


De sammankopplade stödsektionerna hjälper också till att fördela laster över korgen snarare än att koncentrera dem i isolerade områden.

2. Lågprofilsidoram
Eftersom den totala korgens höjd var begränsad till 100 mm, måste sidostrukturen utformas noggrant.

Korgen behövde för att underhålla ungefär:
60 mm användbar invändig höjd
samtidigt som det lämnar tillräckligt med strukturell sektion för botten, ram och bärande komponenter.
Den slutliga designen balanserar därför:
Total höjd Användbart lastutrymme Strukturell stabilitet
snarare än att bara maximera sidoväggens höjd.

3. Förstärkt perifer struktur
Den omgivande ramen ger ytterligare styvhet till korgen.
Den slutliga modellen använder vertikalt stödda sidosektioner kopplade till basstrukturen, vilket hjälper till att bibehålla korgens geometri under hantering och ugnsservice.
Sidostrukturen hjälper också till att förhindra att arbetsstycken rör sig utanför lastområdet.

4. Internt stöd / positioneringspunkter
Den slutliga designen innehåller flera vertikala interna stödpositioner.
Dessa funktioner kan hjälpa till med:
fixturpositionering,
internt stöd,
krav på stapling eller montering,
och upprätthålla det erforderliga strukturella förhållandet mellan korgkomponenter.
Deras platser införlivades i 3D-modellen under ingenjörsstadiet snarare än lades till efter produktionen.

Varför 1,4849 valdes
Kunden specificerade 1,4849 värmebeständigt rostfritt stål för detta projekt.
1.4849 används ofta för industriella ugnskomponenter och värmebehandlingsverktyg där prestanda vid förhöjd temperatur krävs.

För ugnskorgapplikationer erbjuder materialet fördelar som:

• god hållfasthet vid hög temperatur,

• oxidationsbeständighet,

• termisk stabilitet,

• och lämplighet för upprepade värmebehandlingscykler.


För värmebehandlingsverktyg är dock materialval ensamt inte tillräckligt.
Korgens struktur, sektionstjocklek, stödlayout och lastfördelning spelar också viktiga roller för att bestämma serviceprestanda.
Av denna anledning utvärderar FH® Alloy material och struktur tillsammans under fixturdesignprocessen.

Från kundkrav till slutlig 3D-modell
Projektet började med kundens dimensions- och materialkrav.
FH® Alloy omvandlade sedan dessa krav till en produktionsfärdig korgdesign.

Det tekniska arbetsflödet inkluderade:
Kundkrav
↓
Dimensionell analys
↓
Strukturell design
↓
3D-modellering
↓
Designbekräftelse
↓
Tillverkning
Den slutliga 3D-modellen gjorde det möjligt för kunden och FH® Alloy-produktionsteamet att tydligt granska korgstrukturen innan tillverkningen.

Tillverkning Process
Efter att designen bekräftats fortsatte FH® Alloy med tillverkningen av de 7 anpassade värmebehandlingskorgarna.
Tillverkningsprocessen kontrollerades enligt den godkända designen, med uppmärksamhet på:

• övergripande dimensioner,

• strukturell geometri,

• anslutningspositioner,

• raminriktning,

• och slutmonteringsskick.


Målet var att säkerställa att de färdiga korgarna matchade den tekniska modellen och kundens krav.

Slutlig kvalitetsinspektion
Före leverans genomförde FH® Alloy slutbesiktning av de färdiga korgarna.
Inspektion fokuserade på nyckelpunkter inklusive:
Dimensionell inspektion
Verifiering av huvudkorgens mått, inklusive specificerad 100 mm total höjd och erforderligt invändigt lastutrymme.
Strukturell inspektion
Kontrollera korgens ram, basstruktur, stödelement och anslutningsområden.
Utseendebesiktning
Inspektion av övergripande tillverkningskvalitet och yttillstånd.
Ritningsöverensstämmelse
De färdiga produkterna kontrollerades mot den godkända tekniska designen före leverans.
Först efter avslutad slutbesiktning förbereddes korgarna för leverans.

Projektspecifikationer

Projektets höjdpunkter
Anpassad teknisk design
Strukturen utvecklades efter kundens faktiska dimensionskrav snarare än anpassad från en standardkorg.
100 mm lågprofilstruktur
Korgen konstruerades för att bibehålla en kompakt totalhöjd samtidigt som den ger cirka 60 mm internt användbart utrymme.
1.4849 Värmebeständigt material
Det angivna materialet valdes för krävande värmebehandlingsapplikationer.
Komplett projektutförande
FH® Alloy skötte hela arbetsflödet:
Design → 3D-ritning → Tillverkning → Inspektion → Leverans
Små partier anpassad produktion
Totalt tillverkades 7 korgar enligt den kundspecifika designen.

Mer än Build-to-Print-tillverkning
Många leverantörer av värmebehandlingsarmatur tillverkar endast enligt färdiga kundritningar.
För detta franska projekt stödde FH® Alloy kunden från den tekniska designstadiet.
Kunden tillhandahöll de viktigaste dimensions- och materialkraven, och FH® Alloy utvecklade korgstrukturen och den slutliga 3D-modellen innan de gick in i produktionen.

Denna förmåga tillåter oss att stödja kunder som behöver:

• utveckling av nya armaturer,

• strukturell optimering,

• anpassade korgmått,

• speciella lasthöjder,

• materialspecifika ugnsverktyg,

• och lågvolym anpassad produktion.


Anpassad värmebehandlingskorgs by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legering) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Värmebehandlingskorgar

• Ugnsbrickor

• Värmebehandlingsfixturer

• Vakuumugnsfixturer

• Kontinuerliga ugnskorgar

• Gropugnsfixturer

• Stapelbar ugnsverktyg

• Anpassade värmebeständiga legeringskomponenter


Kunder kan tillhandahålla en komplett ritning eller helt enkelt tillhandahålla viktig projektinformation som:
Ugnstyp Korgstorlek Arbetstemperatur Belastning Material Arbetsstycke Information
FH® Alloy kan sedan utveckla en skräddarsydd ugnsverktygslösning.

Behöver du en anpassad värmebehandlingskorg?
Om en standardugnskorg inte passar ditt lastutrymme eller värmebehandlingsprocess kan FH® Alloy designa en korg utifrån dina faktiska krav.

För teknisk utvärdering, vänligen ange:

• ugnstyp,

• korgens mått,

• användbar invändig höjd,

• arbetstemperatur,

• nödvändig belastning,

• värmebehandlingsprocess,

• materialbehov,

• arbetsstyckets mått,

• lastningsmängd,

• och befintliga armaturer foton eller ritningar om tillgängliga.


FH® Alloy stöder anpassade värmebehandlingsverktyg från teknisk design till tillverkning och slutleverans.
