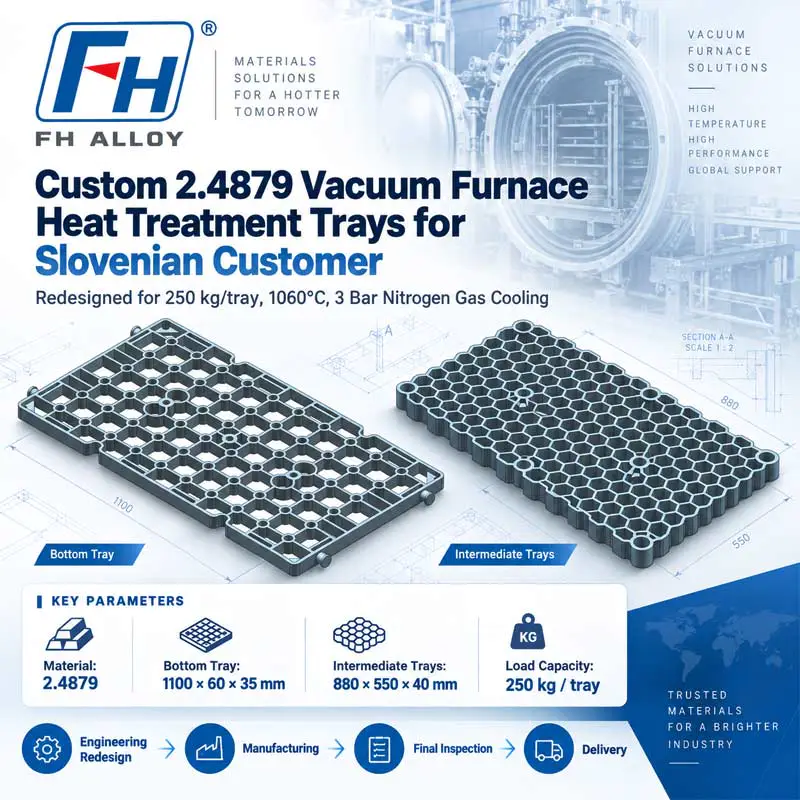

Anpassade 2.4879 vakuumugns värmebehandlingsbrickor för en slovensk kund
Kundfallsstudie | Strukturell omdesign, tillverkning och leverans
Kundens plats: Slovenien
Produkt: Skräddarsydda värmebehandlingsbrickor för vakuumugnar
Material: 2.4879 Värmebeständig legering
Maximal temperatur: 1060°C
Kylningsmetod: 3 Bars kvävgaskylning
Erforderlig belastningskapacitet: 250 kg per bricka
Kvantitet: 1 bottenfack 2 mellanfack
Projektets omfattning: Engineering Redesign → 3D-modellering → Tillverkning → Slutinspektion → Leverans
Tillverkare: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy)

Projektöversikt
FH® Alloy fick en förfrågan från en slovensk kund om skräddarsydda värmebehandlingsbrickor för vakuumugnar tillverkade av 2,4879 värmebeständig legering.

Kunden hade tidigare granskat ett av våra föreslagna brickkoncept men ansåg att den ursprungliga lösningen var för tung för deras tillämpning. För det nya projektet bad de FH® Alloy att designa om brickorna och samtidigt uppfylla ett krävande belastningskrav på 250 kg per bricka.

Samtidigt begärde kunden att de nya brickorna skulle använda ökad sektionstjocklek jämfört med det ursprungliga dimensionskonceptet.

Detta skapade en viktig ingenjörsutmaning:
Hur man förbättrar bärförmågan och strukturell stabilitet utan att bara förlita sig på överdrivet material och onödig vikt.
Baserat på kundens ugnsförhållanden, belastningskrav och dimensionella mål, utvecklade FH® Alloy två nya brickdesigner:

• 1 bottenplatta

• 2 mellanbrickor


De slutliga 3D-modellerna användes sedan som grund för tillverkning, slutbesiktning och leverans.

Kundkrav
Kunden angav följande drifts- och designkrav:

De ursprungliga efterfrågade måtten var:
Nedre fack:
1100 × 60 × 25 mm
Mellanliggande fack:
550 × 880 × 25 mm
Efter ytterligare teknisk granskning och kunddiskussion reviderades de slutliga designerna.

Slutligt designade mått
Nedre fack
Slutlig storlek:
1100 × 60 × 35 mm
Kvantitet:
1 st
Denna design visas i den första 3D-modellen.

Mellanbrickor
Slutlig storlek:
880 × 550 × 40 mm
Kvantitet:
2 st
Denna design visas i den andra 3D-modellen.
De ökade sektionsdimensionerna införlivades i de slutliga designerna utifrån kundens uppdaterade krav på strukturell styrka och 250 kg lastkapacitet per bricka.

Ingenjörsutmaning: Vikt vs. lastkapacitet
En av de viktigaste aspekterna av detta projekt var förhållandet mellan brickvikt och strukturell prestanda.
Kunden hade tidigare ansett en tidigare rekommenderad bricklösning för tung.

Men för den nya designen krävde de också:

• högre lastkapacitet,

• tjockare strukturella sektioner,

• stabil prestanda vid 1060°C,

• och motstånd mot upprepade kvävekylningscykler.


Att bara lägga till mer material skulle inte vara en idealisk teknisk lösning.
FH® Alloy fokuserade därför på att förbättra brickans strukturella effektivitet snarare än att öka massan utan kontroll.

Designen som behövs för att balansera:
Brickvikt Sektionstjocklek Hög temperatur Styrka 250 kg Lastkapacitet

Driftsförhållanden för vakuumugn
Brickorna är avsedda för vakuumvärmebehandling vid temperaturer upp till:
1060°C
följt av:
3 Bars kvävgaskylning
Denna driftsmiljö ställer höga krav på ugnsverktyg.

Brickorna måste bibehålla strukturell stabilitet under:

• hög temperatur uppvärmning,

• blötläggning,

• bärande vid temperatur,

• kvävgas kylning,

• och upprepade termiska cykler.


Dessa faktorer övervägdes under rekonstruktionsstadiet.

Varför 2,4879 användes
Kunden angav 2,4879 för projektet.
2.4879 används i krävande industriapplikationer med hög temperatur där god termisk och mekanisk prestanda krävs.

För ugnsverktyg måste materialval övervägas tillsammans med strukturell design eftersom även en lämplig högtemperaturlegering kan deformeras om:

• sektionerna är för svaga,

• ostödda intervall är för långa,

• belastningar är koncentrerade,

• eller så är fackets geometri inte optimerad.


För detta projekt behandlade FH® Alloy därför material och struktur som ett tekniskt system.

Nedre fack Design
Den första slutliga designen är bottenbrickan.
Brickan använder en öppen bärande struktur med flera sammankopplade stödsektioner.

Designen innehåller:

• förstärkt omkretsstruktur,

• fördelade bärande ribbor,

• flera stödpunkter,

• och dedikerade anslutnings-/positioneringsområden.


Målet var att fördela belastningen på 250 kg över brickan och minska överdriven stresskoncentration under högtemperaturservice.

Mellanliggande brickdesign
Den andra designen är den mellanliggande brickan, med en slutlig storlek på:
880 × 550 × 40 mm
Brickan använder en tät struktur med öppna celler.

Denna design hjälper till att kombinera:

• lastfördelning,

• minskad onödig fast massa,

• ugns atmosfär cirkulation,

• gaskylning tillgänglighet,

• och strukturellt stöd.


Geometrin utvecklades specifikt för kundens önskade ugnsladdningsarrangemang.

Design med öppen struktur för kvävekylning
Eftersom brickorna används med 3 Bars kvävgaskylning är en öppen strukturell layout viktig.
Designen med öppna celler tillåter kylgas att passera genom brickan mer effektivt än en sluten eller alltför solid struktur.

Detta kan stödja:

• mer enhetlig gascirkulation,

• effektivare kylning runt laddade delar,

• och minskade onödiga hinder inuti ugnen.


Den öppna strukturen bidrar också till att minska materialanvändningen jämfört med en helt solid bricka.

Designad för 250 kg per bricka
Kunden krävde specifikt:
250 kg lastkapacitet för varje bricka
Detta krav var centralt för omdesignen.

FH® Alloy utvärderade den bärande strukturen baserat på:

• brickgeometri,

• stöddistribution,

• sektionstjocklek,

• material,

• och driftförhållanden vid höga temperaturer.


R I stället för att behandla siffran på 250 kg endast som en statisk belastning vid rumstemperatur, utvecklades strukturen med den faktiska ugnsapplikationen i åtanke.

Från kundfeedback till slutlig design
Detta projekt visar hur kundfeedback kan omvandlas till en ny ingenjörslösning.
Processen började med ett tidigare koncept som kunden ansåg för tungt.

Den nya utvecklingsprocessen följde sedan:
Tidigare designfeedback
↓
Nytt laddningskrav
↓
Uppdaterat tjocklekskrav
↓
Vakuumugns skick granskning
↓
Strukturell omdesign
↓
Slutliga 3D-modeller
↓
Tillverkning
↓
Slutbesiktning
↓
Leverans
Detta tillvägagångssätt gjorde det möjligt för FH® Alloy att utveckla en ny lösning snarare än att bara återskapa det tidigare konceptet.

Tillverkning
Efter att de slutliga designerna hade bekräftats fortsatte FH® Alloy med tillverkning av:

• 1 bottenplatta

• 2 mellanbrickor


Alla komponenter tillverkades enligt godkända tekniska modeller och kundkrav.

Produktion fokuserad på att kontrollera:

• dimensionell noggrannhet,

• strukturell geometri,

• kritiska stödområden,

• och övergripande överensstämmelse med den slutliga designen.


Slutlig kvalitetsinspektion
Före leverans genomförde FH® Alloy slutbesiktning av de färdiga brickorna.
Besiktningen innehöll:
Dimensionell inspektion
Verifiering av huvudmått och sektionshöjder mot godkända ritningar.
Strukturell inspektion
Kontrollera den bärande strukturen, stödytor och övergripande brickgeometri.
Utseendebesiktning
Granskning av övergripande tillverkningsskick och ytkvalitet.
Ritningsöverensstämmelse
Bekräftelse på att de färdiga brickorna matchade de godkända 3D-konstruktionerna.
Efter att inspektionen var klar förbereddes brickorna för leverans till den slovenska kunden.

Projektspecifikationer

Projektets höjdpunkter
Kundfeedback-driven omdesign
De nya brickorna utvecklades efter att kunden ansåg att det tidigare konceptet var för tungt.
250 kg Lastkrav
Varje bricka har designats om för att klara en erforderlig lastkapacitet på 250 kg.
Ökad strukturell tjocklek
De slutliga designerna inkluderade ökad sektionstjocklek enligt kundens uppdaterade krav.
Vakuumugnsapplikation
Brickorna var designade för 1060°C drift och 3 bars kvävgaskylning.
Komplett projektutförande
FH® Alloy skötte hela processen:
Engineering Redesign → 3D-modellering → Tillverkning → Inspektion → Leverans

Mer än en standardugnsbricka
Detta projekt visar varför skräddarsydda ugnsverktyg inte bör väljas endast enligt materialkvalitet eller yttre dimensioner.

En framgångsrik brickdesign måste ta hänsyn till:

• driftstemperatur,

• kylningsmetod,

• arbetsstyckets belastning,

• brickans egenvikt,

• strukturell tjocklek,

• stödlayout,

• och långvarig deformationsrisk.


FH® Alloy kombinerar dessa parametrar när man utvecklar anpassade värmebehandlingsverktyg.
