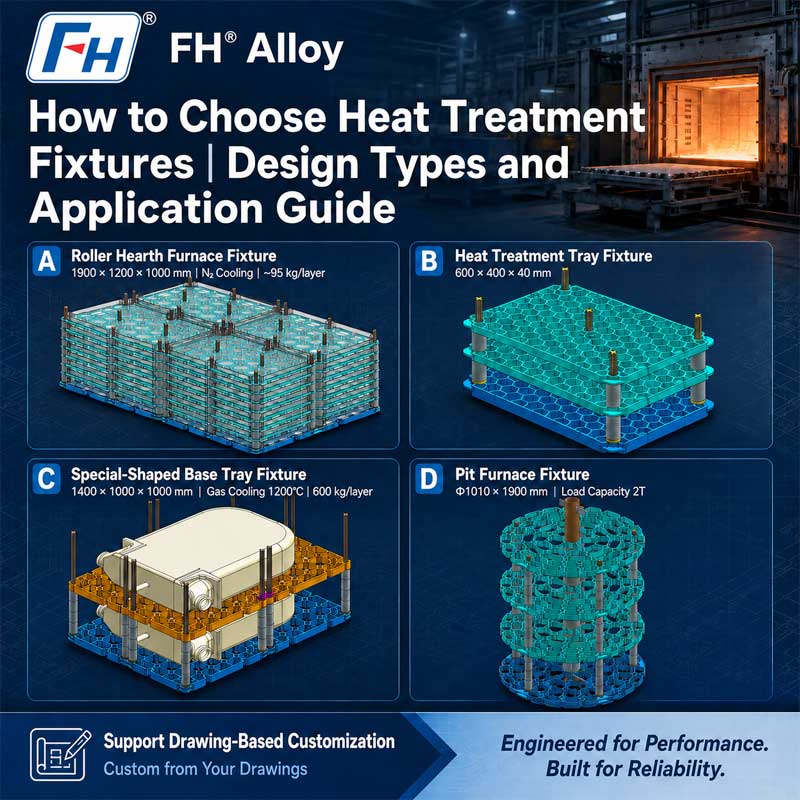

Hur man väljer värmebehandlingsfixturer | Designtyper och tillämpningsguide

I industriell värmebehandlingsproduktion är fixturer mycket mer än enkla bärare som används för att flytta komponenter in och ut ur ugnar.

En korrekt designad värmebehandlingsfixtur hjälper till att kontrollera:

• Komponentpositionering

• Värmefördelning

• Lastningseffektivitet

• Produktionskonsistens

• Hög temperatur deformation


Men att välja rätt armatur är inte alltid lätt.

En fixtur som fungerar bra för små partier kanske inte är lämplig för tunga gjutgods. En design som används i en konventionell ugn kanske inte uppfyller kraven för en vakuumvärmebehandlingsprocess.

Den korrekta lösningen beror på förhållandet mellan:

• Arbetsstyckets geometri

• Typ av ugn

• Temperaturområde

• Laddningsmetod

• Produktionscykel

• Materialprestanda


Den här guiden förklarar huvudtyperna av värmebehandlingsarmaturer och hur ingenjörer väljer lämplig design för olika industriella tillämpningar.
FH® Alloy tillhandahåller skräddarsydda värmebehandlingsfixturer baserat på kundens ritningar, ugnsförhållanden och produktionskrav.

Varför värmebehandlingsarmaturval är viktigt
Under värmebehandling utsätts komponenterna för upprepad exponering för höga temperaturer och termiska cykler.

Fixturen måste bibehålla sin strukturella funktion samtidigt som den stödjer arbetsstycket.

En olämplig armaturdesign kan leda till:

• Arbetsstyckets distorsion

• Ojämn uppvärmning

• Minskad ugnskapacitet

• Kort livslängd på armaturen
• Ökade produktionskostnader


För tillverkare som kör kontinuerlig värmebehandling påverkar armaturens prestanda direkt produktiviteten.
En väldesignad armatur bör uppnå en balans mellan:
Mekanisk styrka Värmeöverföring Viktoptimering Livslängd

Olika värmebehandlingsfixturer och deras tillämpningar
Det finns flera vanliga fixturkonfigurationer som används i industriella ugnar.
Det bästa valet beror på komponentens form, processkrav och ugnsmiljö.

Värmebehandlingskorgar: Flexibla lösningar för batchbearbetning
Värmebehandlingskorgar väljs vanligtvis ut för batchproduktion där flera komponenter bearbetas tillsammans.

De används ofta för:

• Små metalldelar

• Fästelement

• Fordonskomponenter

• Maskinbearbetade delar

• Gjutna komponenter


Fördelar med värmebehandlingskorgar
Effektiv batchladdning
Korgar tillåter operatörer att ladda många komponenter i en ugnscykel.
Detta förbättrar:

• Hanteringseffektivitet

• Produktionsorganisation

• Ugnsutnyttjande


Bra värmecirkulation
Öppna strukturer tillåter värme och ugnsatmosfär att nå komponenterna mer effektivt.
Detta hjälper till att förbättra temperaturens enhetlighet under bearbetningen.

Enkel hantering
Många industrikorgar inkluderar:

• Lyftpunkter

• Förstärkta ramar

• Stapelbara strukturer

• Hanteringsfunktioner

Dessa konstruktioner gör dem lämpliga för upprepade produktionsmiljöer.

När ska du välja en värmebehandlingskorg?
En korg är ofta lämplig när:

• Flera delar bearbetas tillsammans

• Komponentgeometri är relativt enkel

• Batchladdning är att föredra

• Hög produktionseffektivitet krävs


Värmebehandlingsbrickor: Stabil positionering för precisionskomponenter
Värmebehandlingsbrickor tillhandahålla en kontrollerad stödyta för komponenter som kräver organiserad placering.
Jämfört med korgar ger brickor vanligtvis bättre positioneringskontroll.

De används ofta för:

• Precisionsbearbetade delar

• Platta komponenter

• Verktygskomponenter

• Komponenter som kräver separation


Viktiga designfunktioner för värmebehandlingsbrickor
Beroende på applikation kan brickor innehålla:

• Galleröppningar

• Förstärkningsribbor

• Lokaliseringspunkter

• Stödblock

• Stapelbara strukturer


Varför används brickor vid värmebehandling?
En bricka kan hjälpa:

• Minska delens rörelse

• Upprätthåll konsekventa avstånd

• Förhindra komponentkontakt

• Förbättra processens repeterbarhet


För applikationer som kräver dimensionell noggrannhet kan brickdesignen vara kritisk.

Värmebehandlingsställ: Stödjer stora eller komplexa komponenter
Värmebehandlingsställ är designade för applikationer där komponenter behöver specifik positionering eller stöd i flera nivåer.
De används vanligtvis för:

• Långa komponenter

• Tunga delar

• Stora sammansättningar

• Precisionskomponenter


Viktiga överväganden vid rackdesign
Lastfördelning
Högtemperaturhållfasthet bestäms inte bara av material.
Strukturen måste fördela laster korrekt för att förhindra:

• Böjning

• Slappande

• Lokal stresskoncentration


Komponentpositionering
Stället ska ge stabilt stöd samtidigt som det tillåter:

• Värmecirkulation

• Termisk expansion

• Enkel lastning


Ugnskompatibilitet
Rackdimensioner måste matcha:

• Ugnskammarens storlek

• Laddar utrustning

• Produktionsprocess


Grid Fixtures: Optimerar värmeöverföring och vikt
Grid-typ fixturer är utformade med öppna strukturer för att förbättra värmeflödet.

De används vanligtvis som:

• Stödjande plattformar

• Basgaller

• Mellanskikt

• Korgstrukturer


Fördelar med Grid Structures
En korrekt utformad gallerfixtur kan ge:

• Minskad fixturvikt

• Förbättrad värmecirkulation

• Bättre atmosfärskontakt

• Effektiv ugnsladdning


Emellertid måste den öppna strukturen fortfarande bibehålla tillräcklig styrka under högtemperaturdrift.

Anpassade värmebehandlingsfixturer: Designade runt arbetsstycket
Standardarmaturkonstruktioner kan inte alltid uppfylla industriella krav.
För specialkomponenter kräver tillverkare ofta kundanpassade lösningar.

Anpassade armaturer utvecklas enligt:

• Komponentdimensioner

• Kritiska supportplatser

• Laddar orientering

• Ugnsbegränsningar

• Processkrav


Exempel på anpassade fixturapplikationer
Anpassade mönster används ofta för:

• Flyg- och rymdkomponenter

• Turbindelar

• Stora gjutgods

• Precisionsverktyg

• Speciallegeringskomponenter


Matchande armaturdesign med ugnstyp
Ugnsmiljön är en av de viktigaste faktorerna vid val av fixtur.

Vakuumugnsfixturer
Vakuumugnsapplikationer kräver särskild uppmärksamhet på:

• Materialstabilitet

• Krav på ren yta

• Måttnoggrannhet

• Strålningsvärmeöverföring


Vakuumfixturer kräver vanligtvis optimerade strukturer eftersom värmeöverföringsförhållandena skiljer sig från konventionella ugnar.

Gropugnsfixturer
Gropugnsfixturer är vanligtvis utformade för vertikal belastning.
Viktiga överväganden inkluderar:

• Armaturhöjd

• Lyftstruktur

• Lastbalans

• Komponentpositionering


Roller Hearth Ugnsfixturer
Kontinuerliga ugnssystem kräver fixturer som kan samverka med transportmekanismen.
Designöverväganden inkluderar:

• Bottenstruktur

• Stabilitet under rörelse

• Rullavstånd

• Total lastvikt


Fixturer för uppkolande ugnar
Förkolningsprocesser utsätter fixturer för krävande termiska och atmosfäriska förhållanden.
Materialval och strukturell design måste beakta:

• Kolatmosfäreffekter

• Exponering för hög temperatur

• Långa driftscykler


Att välja rätt fixturmaterial
Armaturdesign och materialval måste övervägas tillsammans.
Vanliga värmebeständiga material inkluderar:

310S rostfritt stål
Ofta valt för:

• Ugnsbrickor

• Stödstrukturer

• Allmänna högtemperaturapplikationer


1.4848 Värmebeständigt stål
Används ofta där kraven inkluderar:

• Hög temperaturstyrka

• Oxidationsbeständighet

• Strukturell tillförlitlighet


1,4849 och 1,4852 legeringar
Används för mer krävande förhållanden som involverar:

• Högre temperatur

• Långa tjänsteperioder

• Bättre krypmotstånd


Nickelbaserade legeringar
Vald för applikationer som kräver högre temperaturkapacitet eller svårare driftsförhållanden.

Nyckelfaktorer vid val av värmebehandlingsfixturer
Innan man väljer en fixturdesign bör ingenjörer utvärdera följande faktorer.

1. Arbetsstyckets geometri
Tänk på:

• Form

• Storlek

• Vikt

• Kritiska ytor

• Deformationsrisker


2. Ugnsförhållanden
Viktiga parametrar inkluderar:

• Temperatur

• Atmosfär

• Uppvärmningsmetod

• Cykelfrekvens


3. Lastningskrav
Utvärdera:

• Enkomponentvikt

• Batchvikt

• Laddningsmetod

• Hanteringsutrustning


4. Förväntad livslängd
En armatur utformad för tillfällig användning kan skilja sig från en som är i drift kontinuerligt.
Tänk på:

• Termiska cykler

• Underhållskrav

• Bytesfrekvens


Vanliga misstag när man väljer värmebehandlingsfixturer
Välj endast baserat på initial kostnad
En lägre kostnad kan resultera i:

• Snabbare deformation

• Mer frekvent byte

• Produktionsavbrott


Ignorera ugnsförhållanden
En armatur som är lämplig för luftatmosfär kanske inte fungerar bra i:

• Vakuummiljöer

• Förkolande atmosfärer

• Högcykelproduktion


Använda standarddesigner för speciella applikationer
Komplexa komponenter kräver ofta skräddarsydda supportlösningar

Anpassad värmebehandlingsarmatur tillverkning av FH® Alloy
FH® Alloy är specialiserad på tillverkning skräddarsydda värmebehandlingsarmaturer för industriella ugnstillämpningar.

Lösningar inkluderar:

• Värmebehandlingskorgar

• Ugnsbrickor

• Värmebehandlingsställ

• Grid fixturer

• Anpassade supportarmaturer

• Vakuumugnsfixturer


Tillverkning kan baseras på:

• Kundritningar

• Befintliga prover

• Ugnsspecifikationer

• Komponentkrav


Genom att kombinera lämpliga material, optimerade strukturer och tillverkningserfarenhet hjälper FH Alloy kunder att förbättra ugnens prestanda och fixturtillförlitlighet.

FAQ
F1: Vilken typ av värmebehandlingsfixtur används oftast?
Korgar, brickor och ställ är bland de mest använda designerna. Det bästa valet beror på arbetsstycket och ugnsprocessen.

F2: Hur väljer jag en värmebehandlingsarmatur?
Urvalet bör beakta arbetsstyckets dimensioner, ugnstyp, temperatur, atmosfär, laddningsmetod och förväntad livslängd.

F3: Kan värmebehandlingsarmaturer anpassas?
Ja. De flesta industriella ugnsarmaturer är skräddarsydda enligt faktiska produktionskrav.

F4: Vilka material är lämpliga för högtemperaturarmaturer?
Vanliga material inkluderar 310S, 1.4848, 1.4849, 1.4852 och andra värmebeständiga legeringar.

Slutsats
Att välja rätt värmebehandlingsarmatur kräver mer än att välja en korg, bricka eller ställning.

Fixturen måste utformas enligt den fullständiga driftsmiljön:

• Ugnsförhållanden

• Komponentkrav

• Temperatur

• Laddningsmetod

• Materialprestanda


En korrekt vald fixtur kan förbättra produktionseffektiviteten, minska deformationsrisker och ge längre livslängd.
FH® Alloy tillhandahåller skräddarsydda värmebehandlingsarmaturer för industrikunder som kräver pålitliga lösningar för högtemperaturugnar.
