FH® Custom Ugnsfixturer och hängare av brunntyp för uppkolning och härdning

FH® 1.4848 Ugnsfixtursystem av brunnstyp

Viktiga fördelar

• Äkta 1.4848 (ZG40Cr25Ni20Si2)
  Högre nickel-, krom- och kiselhalt än 310S – exceptionell kryphållfasthet och anti-förkolning vid temperaturer upp till 1050°C.
• Komplett systemlösning
  Bastråg mellankorgar toppgaller – utformad som ett integrerat system för stabil stapling och optimalt gasflöde.
• Tungt bärande
  Förstärkta ribbstrukturer och stödfötter fördelar vikten jämnt – stöder höga travar av delar eller flera korgar utan att hänga i mitten.
• Anti-Carburization Performance
  Högt kiselinnehåll (1,5–2,5%) bildar en SiO₂-barriär mot kolpenetrering – förlänger livslängden i rika uppkolande atmosfärer.
• Gascirkulation optimerad
  Upphöjda fötter på bastrågets öppna gallermönster tillåter het gas att flöda runt alla ytor – jämn uppvärmning från botten till toppen.
• Anpassad konfiguration
  Cirkulär eller rektangulär – exakt anpassad till din ugns inre diameter. Segmenterade alternativ för stora diametrar.

Tekniska specifikationer

Varför välja FH® 1.4848 Ugnsfixturer av brunntyp?
1. 1.4848 – Det överlägsna valet för brunnsugnar

2. Komplett system – designat för att fungera tillsammans

3. Anti-Carburization Technology
I ugnar av uppkolande brunnstyp tränger kol in och förspröder vanliga fixturer. FH® 1.4848 armaturer har:

• Högt kiselinnehåll – bildar en stabil SiO₂-barriär
• Föroxidationsbehandling – skapar ett skyddande Cr₂O₃-skikt
• Tät ytfinish – minskar vidhäftningen av kol

4. Designad för ugnsutmaningar

Ansökningar

• Brunnstyp / gropförkolningsugnar
• Karbonitreringsugnar av brunntyp
• Brunnstyp glödgningsugnar (hög temperatur)
• Härdugnar av brunntyp
• Delar: stora kugghjul, axlar, ringar, stansar, verktyg, tunga gjutgods, långa rör

Materialkvalitetstabell:

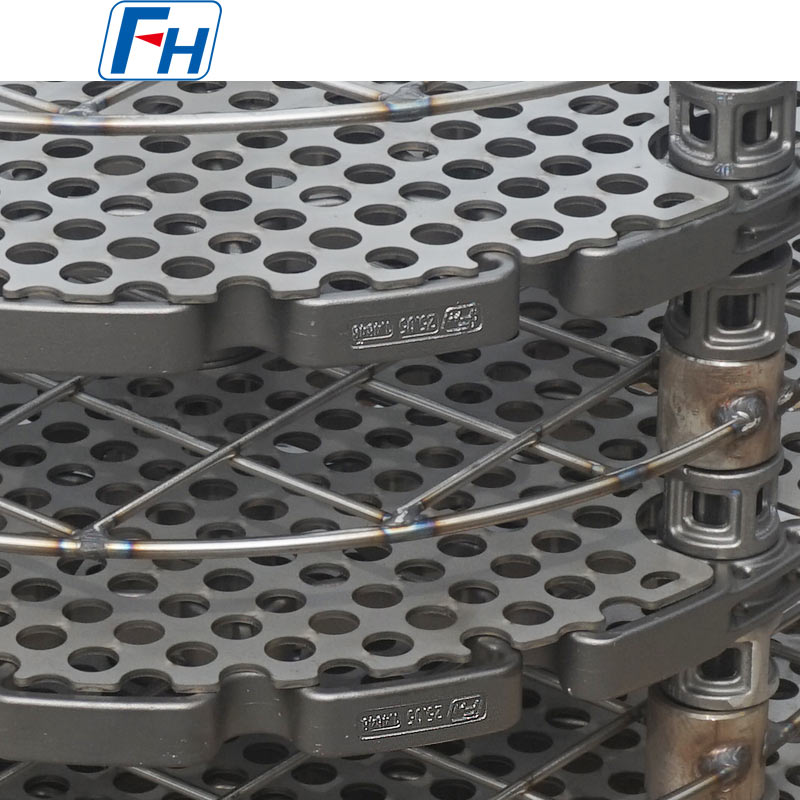

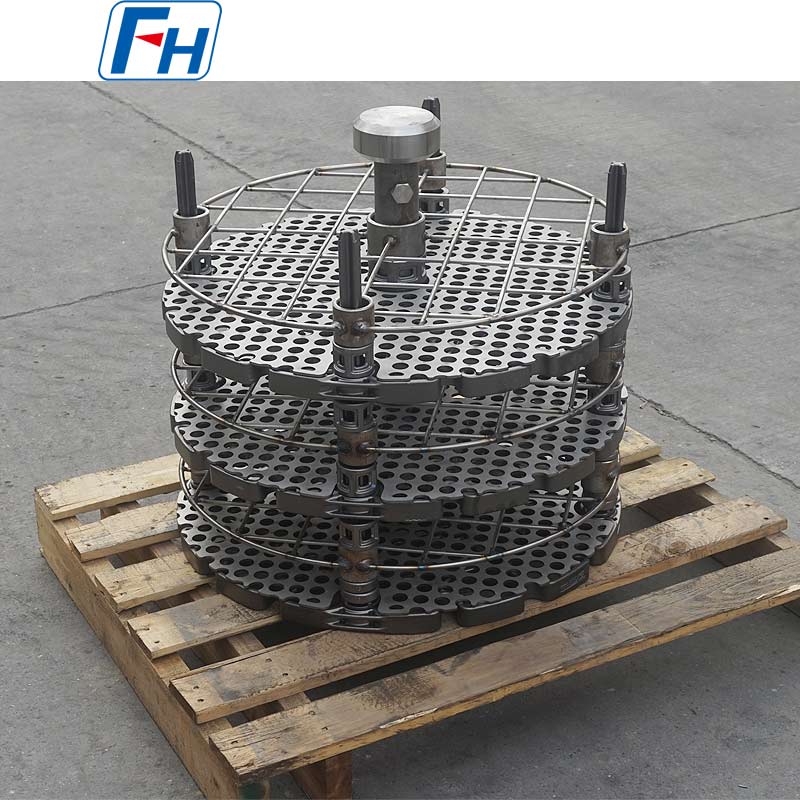

Äkta foton av FH® värmebehandlingsarmaturer

Beställningsprocess

• Ange ugnens inre diameter (eller L×B), djup och åtkomstmetod
• Dela deldimensioner, max lastvikt per batch och driftstemperatur
• Ange atmosfär (förkolning, karbonitrering, glödgning, etc.)
• FH®-ingenjörer föreslår komplett systemdesign 3D-layout
• Bekräfta komponentkvantiteter (ett basfack antal korgar)
• Produktion: 15–25 arbetsdagar
• I leveransen ingår: MTC, besiktningsrapporter, staplingsdiagram, skötselguide



Vanliga frågor:

F1: Vad innehåller ett komplett FH®-brunnstyp ugnsfixtursystem?
S: Ett standardsystem innehåller tre komponenter:

• Bastråg – sitter på ugnsbotten med upphöjda fötter för gascirkulation
• Stapla korgar – håll delar, stapla ovanpå varandra
• Toppgaller – säkrar det översta lagret och förhindrar tippning


Alla komponenter är designade för att fungera tillsammans för stabil stapling och jämn uppvärmning. Anpassade konfigurationer är tillgängliga.

F2: Hur bestämmer jag rätt fixturstorlek för min brunnstypsugn?
A: Vi behöver tre mått:

• Innerdiameter (eller längd × bredd för rektangulära ugnar)
• Användbart djup (från ugnsbotten till den lägsta interferenspunkten)
• Öppningsdiameter (för installationsavstånd)

FH® kommer sedan att designa fixturer som passar med rätt spelrum för gasflöde och termisk expansion.

F3: Varför behöver jag upphöjda fötter på basbrickan?
S: Upphöjda fötter skapar ett mellanrum (vanligtvis 50–150 mm) mellan bastråget och ugnsbotten. Detta gör att het gas eller atmosfär kan flöda under den lägsta korgen, vilket säkerställer en jämn uppvärmning från botten till toppen. Utan upphöjda fötter värms bottenskiktet långsammare och ojämnt.

F4: Kan FH®-fixturer användas i både uppkolnings- och nitreringsugnar?
S: Ja, FH® erbjuder fixturlösningar för båda applikationerna. Vi rekommenderar dock dedikerade fixturer för varje atmosfärstyp när det är möjligt – byte mellan uppkolning och nitrering kan påskynda ytförsämringen. Vänligen ange din atmosfär vid beställning så att vi kan rekommendera den optimala designen.

F5: Min brunnsugn har en liten toppöppning. Hur installerar jag stora armaturer?
S: För ugnar med övre öppning mindre än den inre diametern, erbjuder FH® segmenterade konstruktioner:

• Segmenterade basbrickor (3–4 sammankopplade delar)
• Delade eller gångjärnsförsedda korgar

Dessa installeras bit för bit genom den övre öppningen och monteras inuti ugnen. Inget ugnsinträde krävs.

F6: Kan du reparera skadade FH®-armaturer?
A: Ja, för lokal skada:

• Spruckna svetsar kan svetsas om (av FH® eller kvalificerad verkstad)
• Mindre hängning kan inte repareras – byte rekommenderas
• Starkt uppkolade eller nitrerade fixturer blir spröda och bör bytas ut

Kontakta FH® med bilder för en reparationsbedömning.
