FH® 310S austenitiska värmebeständiga svetsade laddningskorgar i rostfritt stål

FH® svetsade värmebehandlingsfixturer

Viktiga fördelar

• Precisionssvetsteknik
  Hybrid laser TIG-svetsprocess – minimal värmepåverkad zon, full penetration och jämna stänkfria sömmar.
• Inget svetsfall eller stänk
  Ren svetsprocess eliminerar lösa svetssträngar eller stänk som kan falla på delar under bearbetningen.
• Termisk utmattningsbeständig
  Stressavlastad konstruktion och optimerad svetsgeometri motstår sprickbildning genom hundratals uppvärmnings- och kylcykler.
• Starkare än cast
  Svetsade strukturer erbjuder högre draghållfasthet och bättre slaghållfasthet än gjutna alternativ – idealiskt för tunga belastningar.
• Fullt anpassningsbar
  Alla storlekar, former eller konfigurationer – brickor, korgar, galler, ställ, hängande fixturer och delspecifika mönster.

Svetsförmåga

Varför välja FH® svetsade fixturer?

1. Precisionssvetsning – FH®-skillnaden

2. Rengöring – Ingen delkontamination
Svetsstänk, lösa pärlor eller grova slipmärken kan lossna under ugnscykling och falla ned på dina delar – vilket orsakar ytdefekter eller omarbetning. FH® laser/TIG-svetsning ger rena, släta sömmar som förblir intakta genom hundratals cykler.

3. Starkare än gjutna – för tunga belastningar

4. Stressfri konstruktion

• Alla FH®-svetsade fixturer för högtemperaturservice (≥600°C) genomgår stressavlastande efter svetsning. Detta:
• Minskar restspänningar från svetsning
• Förhindrar distorsion under de första ugnscyklerna
• Förlänger livslängden på termisk utmattning



Tekniska specifikationer

Kvalitetskontroll
Varje FH®-svetsad fixtur genomgår:

1. Materialverifiering – MTC bekräftar kvalitet och sammansättning
2. Dimensionell kontroll – ±1 mm tolerans på kritiska mått
3. Visuell svetsinspektion – Inga sprickor, porositet eller stänk
4. Planhetskontroll – För brickor och bastråg
5. Lasttest – På begäran för tunga konstruktioner

Ansökningar
Processer:

• Härdning / Härdning
• Härdning
• Glödgning
• Förkolning / Karbonitrering
• Gas / Plasma Nitrering
• Avstressande

Materialkvalitetstabell:

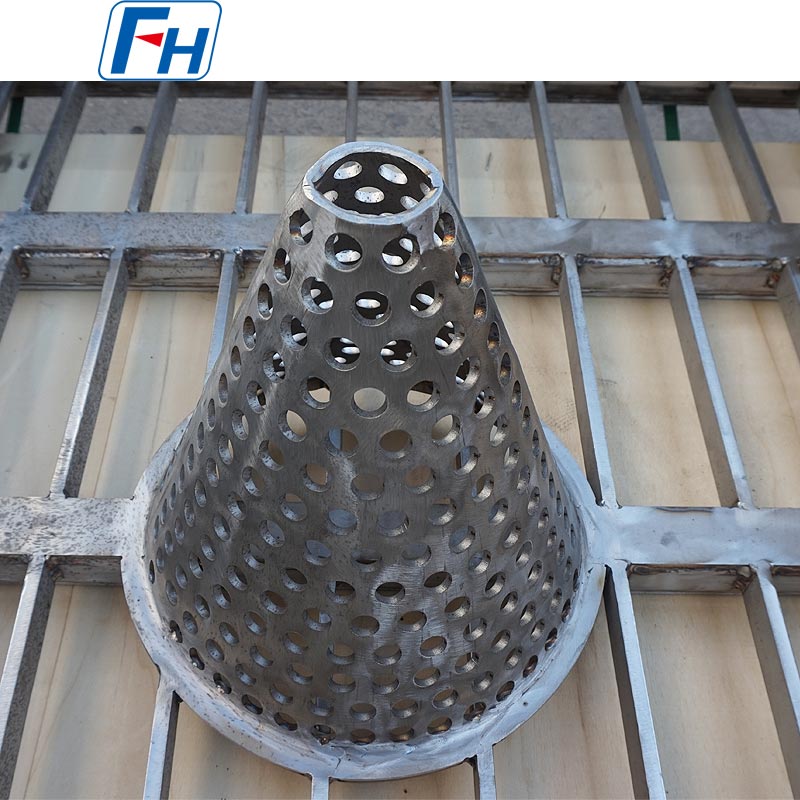

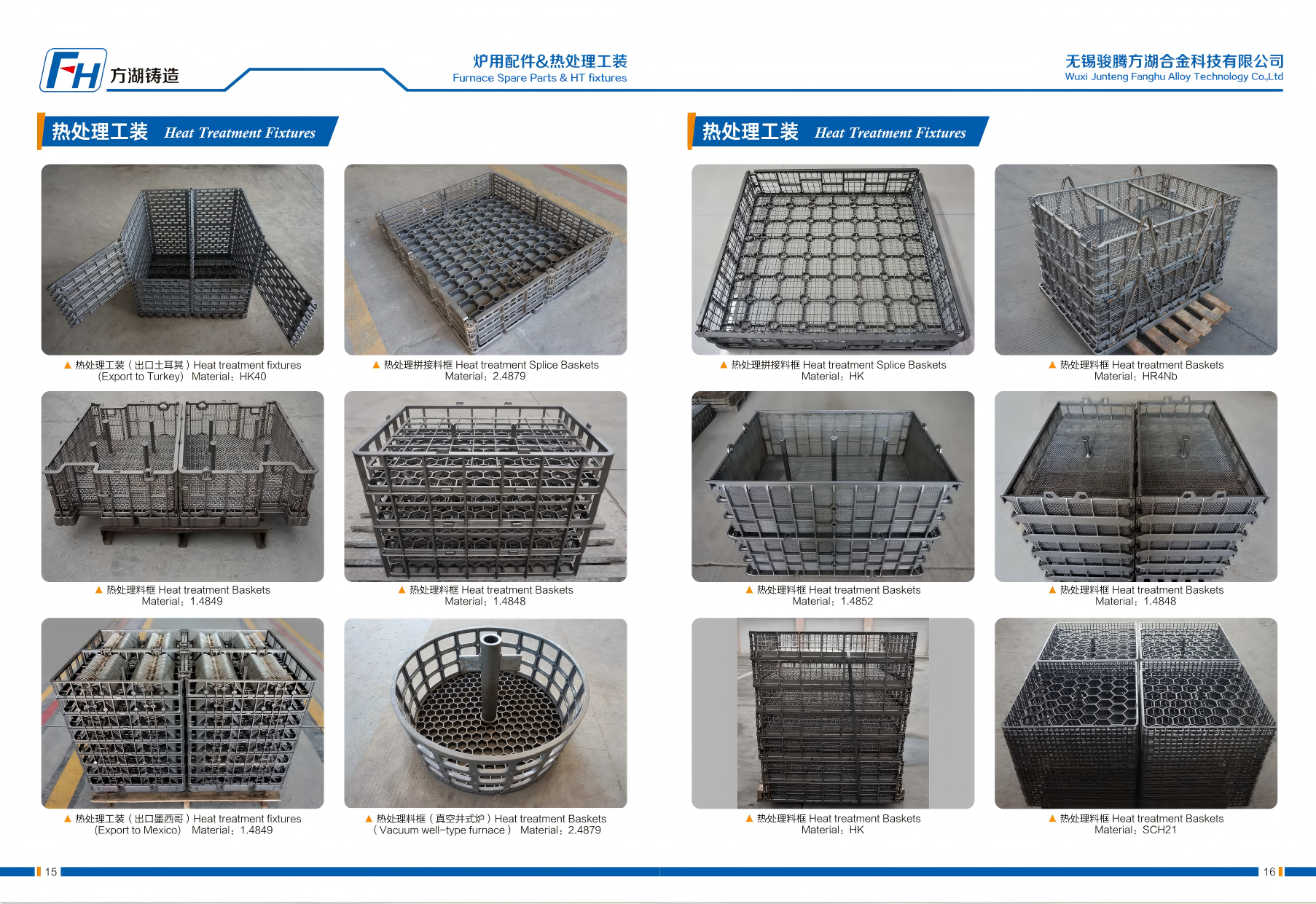

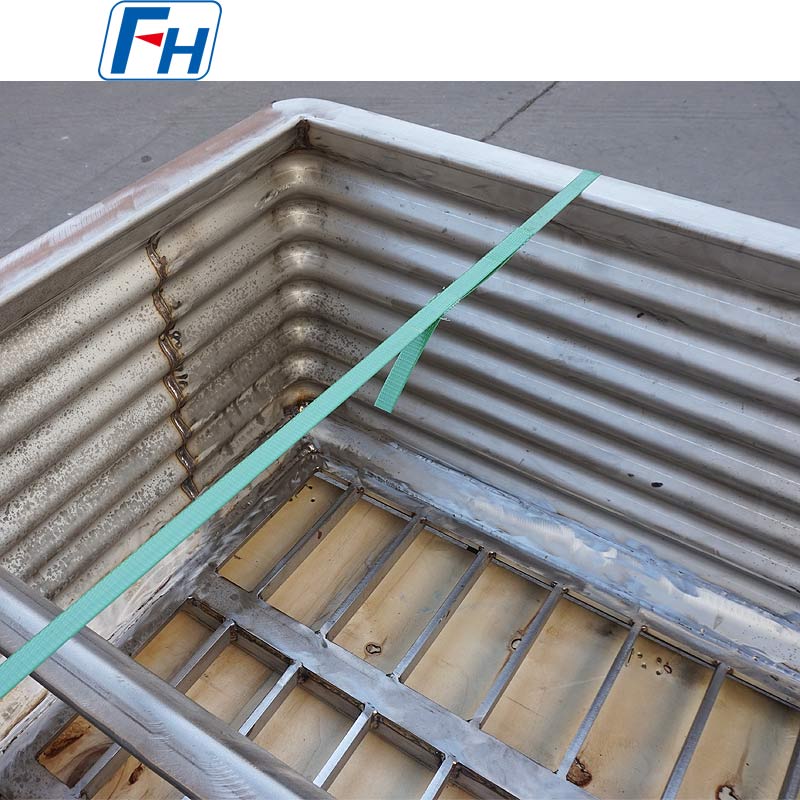

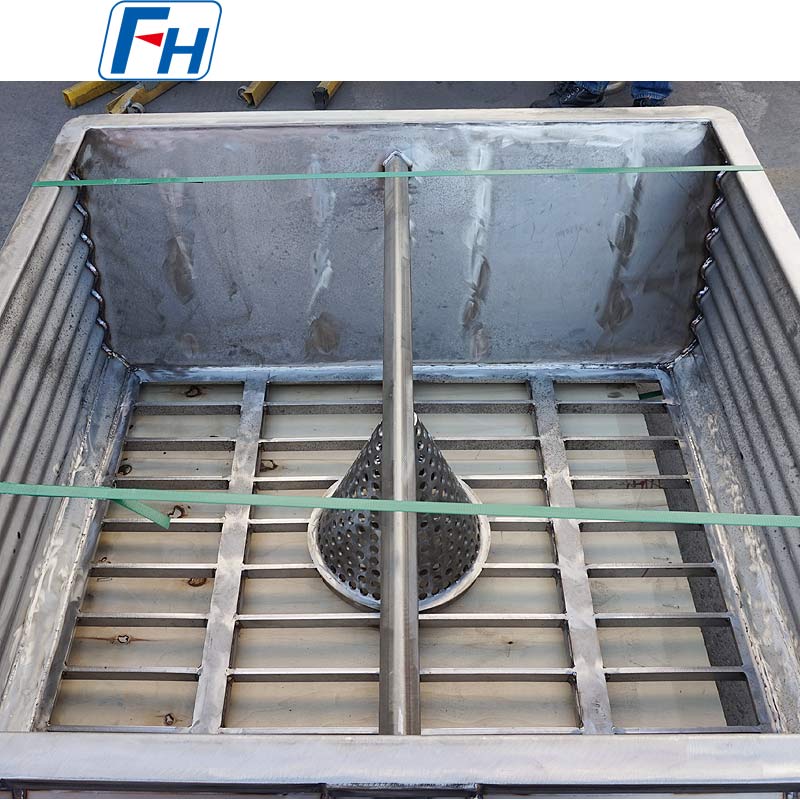

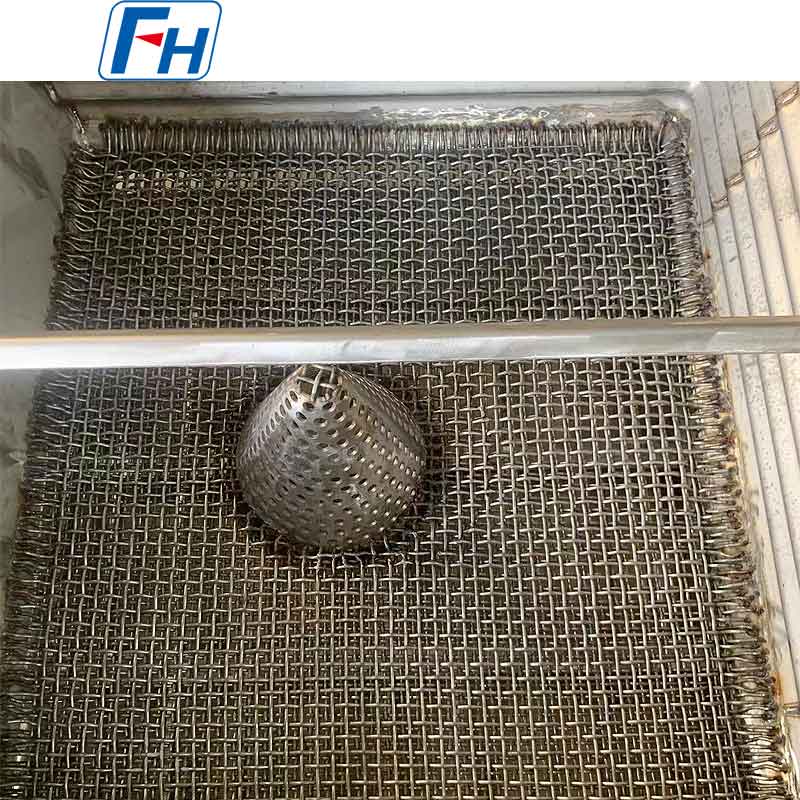

Äkta foton av FH® värmebehandlingsarmaturer

Beställningsprocess

• Ange ugnens inre diameter (eller L×B), djup och åtkomstmetod
• Dela deldimensioner, max lastvikt per batch och driftstemperatur
• Ange atmosfär (förkolning, karbonitrering, glödgning, etc.)
• FH®-ingenjörer föreslår komplett systemdesign 3D-layout
• Bekräfta komponentkvantiteter (ett basfack antal korgar)
• Produktion: 15–25 arbetsdagar
• I leveransen ingår: MTC, besiktningsrapporter, staplingsdiagram, skötselguide



Vanliga frågor:

F1: Varför välja svetsade fixturer framför gjutna fixturer?
S: Svetsade fixturer erbjuder flera fördelar:

• Högre hållfasthet – bättre drag- och slaghållfasthet
• Snabbare ledtid – ingen mönstergjutning krävs
• Enklare reparation – skadade svetsar kan svetsas om
• Ingen porositet – gjutna delar kan ha inre hålrum
• Lägre kostnad för små kvantiteter – ingen verktygsinvestering


För komplexa geometrier eller körningar med mycket stora volymer kan gjutning fortfarande vara lämplig – FH® erbjuder båda.

F2: Vilka svetsprocesser använder FH®?
S: Vi använder hybridlaser TIG-svetsning för de flesta värmebehandlingsarmaturer. Laser ger djup penetration med minimal värmetillförsel; TIG ger en jämn, stänkfri ytfinish. Denna kombination ger de starkaste, renaste svetsarna för ugnstillämpningar.

F3: Hur förhindrar jag svetssprickor vid högtemperaturservice?
S: FH® förhindrar svetssprickor genom tre metoder:

• Materialval – med svetsbara värmebeständiga legeringar
• Försvetsförberedelse – rena, korrekt monterade fogar
• Avlastning efter svetsning – tar bort restspänningar före första användningen


Våra armaturer är designade speciellt för termisk cykling.

F4: Kommer svetsstänk eller lösa pärlor att falla på mina delar?
S: Nej. FH® laser/TIG-svetsning ger noll stänk – till skillnad från stick- eller MIG-svetsning. Svetssömmar är släta och helt sammansmälta. Ingen eftersvetsslipning behövs, vilket innebär inget slipdamm eller spänningshöjare.

F5: Kan du reparera min befintliga svetsade fixtur?
S: Ja, om skadan är lokaliserad. Vi kan:

• Svetsa om spruckna fogar
• Byt ut skadade sektioner
• Förstärk svaga områden


Kontakta oss med bilder för en reparationsbedömning. Svårt skeva eller uppkolade fixturer är vanligtvis inte reparerbara.

F6: Vilka material kan FH® svetsa för värmebehandlingsarmaturer?
A: Vi svetsar alla vanliga värmebehandlingsmaterial:

• Kolstål (lågtemperaturapplikationer)
• 310S (UNS S31008)
• 1,4828 (X15CrNiSi20-12)
• 1,4849 (X15CrNiSi25-21)
• Inconel / Ni-baserade legeringar


Kontakta oss för andra legeringar.

F7: Tillhandahåller du svetsinspektionsrapporter?
A: Ja. Standardinspektion inkluderar visuella och dimensionella kontroller. För kritiska applikationer kan vi tillhandahålla inspektionsrapporter för färgpenetrant (PT) eller radiografiska (röntgen) på begäran.

F8: Vad är din garanti?
S: 12 månader mot tillverkningsfel (svetssprickor, materialfel, dåligt utförande). Normalt slitage inklusive krypning, termisk trötthet och atmosfäriska angrepp täcks inte – dessa förväntas över tiden. Alla fixturer inspekteras före leverans.

F9: Hur gör jag en beställning på en anpassad svetsad fixtur?
A: Enkel process:

1. Skicka oss dina delritningar, ugnsmått och processdetaljer
2. FH® tillhandahåller en CAD-design och offert inom 48 timmar
3. Godkänn design och beställ
4. Produktion: 10–20 arbetsdagar
5. Leverans med MTC och inspektionsrapport
