FH® gaseldade strålningsrör för industriugnar

Märke: FH®

Certifiering: ISO9001, ISO14001

Material: Värmebeständigt stål

Materialklass: 1,4865 (HU)

Storlek: Standardstorlek eller anpassad enligt ritningar

Struktur Typ: Straight Radiant Tube

Driftstemperatur: 1100℃

MOQ: 2 stycken

Kontakta oss
PREV：FH® högtemperaturgasstrålningsrör för värmebehandlingsugnar
NÄSTA：Ingen nästa artikel
  • Parameter
  • Kontakta oss

FH® strålningsrör – högpresterande ugnskomponenter

Produktöversikt
FH® Radiant Tube är en högkvalitativ, hållbar komponent designad för industriella ugnar och värmebehandlingssystem. Konstruerade för maximal termisk effektivitet, lång livslängd och tillförlitlig drift, är FH® strålningsrör idealiska för naturgas, vätgas eller andra industriella gaseldade ugnar som används inom fordons-, flyg-, stål- och metallurgiindustrin.

Tillverkade av förstklassiga högtemperaturlegeringar och koboltbaserade superlegeringar, ger FH® strålningsrör utmärkt motståndskraft mot oxidation, uppkolning och termisk utmattning, vilket gör dem lämpliga för kontinuerliga högtemperaturoperationer.

Nyckelfunktioner

  • Exceptionell prestanda vid hög temperatur
    FH® strålningsrör är konstruerade för att tåla kontinuerliga ugnstemperaturer upp till 1200°C, vilket bibehåller strukturell integritet under svåra förhållanden.
  • Överlägsen oxidations- och uppkolningsmotstånd
    Tillverkad av förstklassiga värmebeständiga legeringar för att motstå avlagringar, oxidation och förkolning för förlängd livslängd.
  • Effektiv värmeöverföring
    Optimerad design säkerställer enhetlig värmefördelning, förbättrar ugnens effektivitet och minskar energiförbrukningen.
  • Hållbar och pålitlig konstruktion
    Kraftiga material och precisionstillverkning ger långvarig hållbarhet, även under upprepade termiska cykler.
  • Anpassningsbara lösningar
    Finns i olika längder, diametrar, väggtjocklekar och material för att matcha olika ugnstyper och industriella applikationer.


Ansökningar
FH® Radiant Tubes används ofta i:

  • Gaseldade industriugnar
  • Glödgnings-, uppkolnings- och härdningslinjer
  • Kontinuerliga och batch ugnssystem
  • Värmebehandling av fordons- och flygkomponenter
  • Bearbetning av stål och legeringar
  • Precisionsteknik och metallurgi

Varför välja FH® strålningsrör?

  • Hög termisk effektivitet
    Optimerad rördesign säkerställer effektiv värmeöverföring och energibesparingar.
  • Lång livslängd
    Överlägsen motståndskraft mot oxidation, uppkolning och termisk trötthet minskar underhålls- och utbytesfrekvensen.
  • Pålitlig ugnsprestanda
    Bibehåller konsekvent termisk prestanda för enhetliga värmebehandlingsresultat.
  • Anpassad teknisk support
    FH® tillhandahåller helt anpassningsbara rör för att matcha ugnsdimensioner, bränsletyp och produktionskrav.
  • Tillförlitlig av Global Industrial Manufacturers
    FH® strålningsrör används av ledande värmebehandlings- och tillverkningsanläggningar i Europa och Nordamerika.

Materialkvalitetstabell

Värmebeständigt stål
/ GB DIN ASTM JIS Kemisk sammansättning (%) Maximal drifttemperatur
C Si Mn Cr Ni Nb/Cb Mo Annat
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 4.00 - 6.00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1.00 - 2.50 ≤2,00 19.00 - 23.00 8.00 - 12.00 - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - HAN SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 27.00 11.00 - 14.00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - HEJ SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 19.00 - 22.00 - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 33.00 - 37.00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 33.00 - 37.00 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 18.00 - 21.00 36.00 - 39.00 1,20-1,80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 23.00 - 25.00 23.00 - 25.00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 28.00 33.00 - 37.00 - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 31.00 - 33.00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 58.00 - 62.00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 64.00 - 68.00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 ≤1,50 27.00 - 30.00 47.00 - 50.00 - ≤0,50 B:4,0 - 5,5 1200 ℃

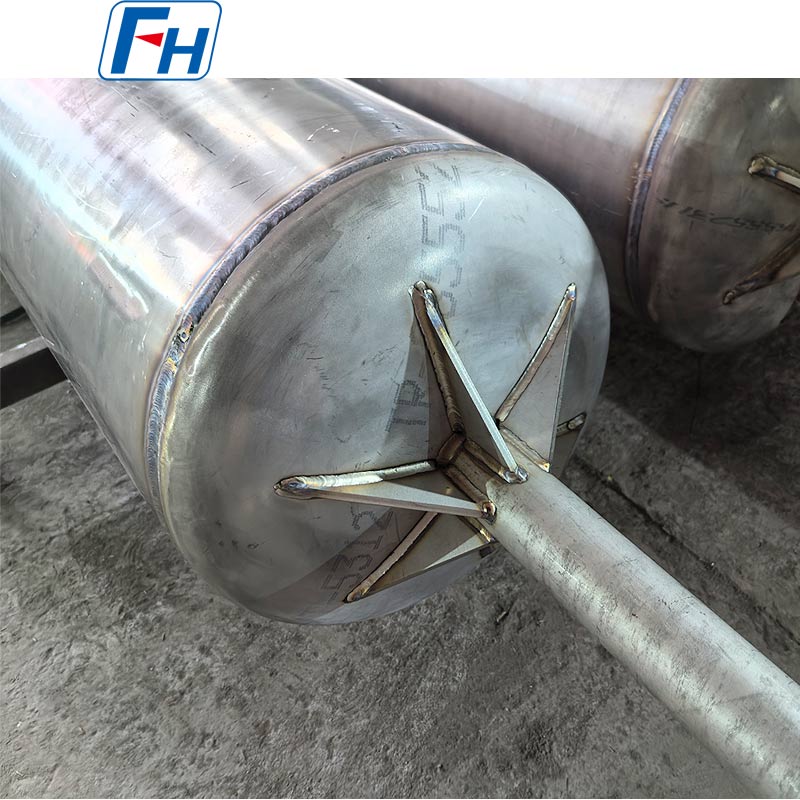

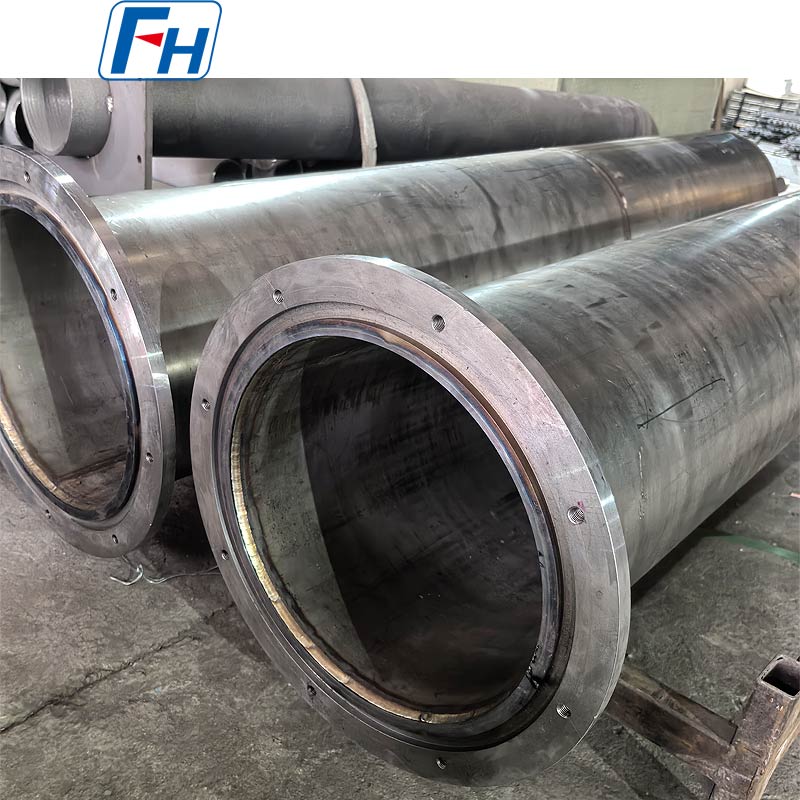

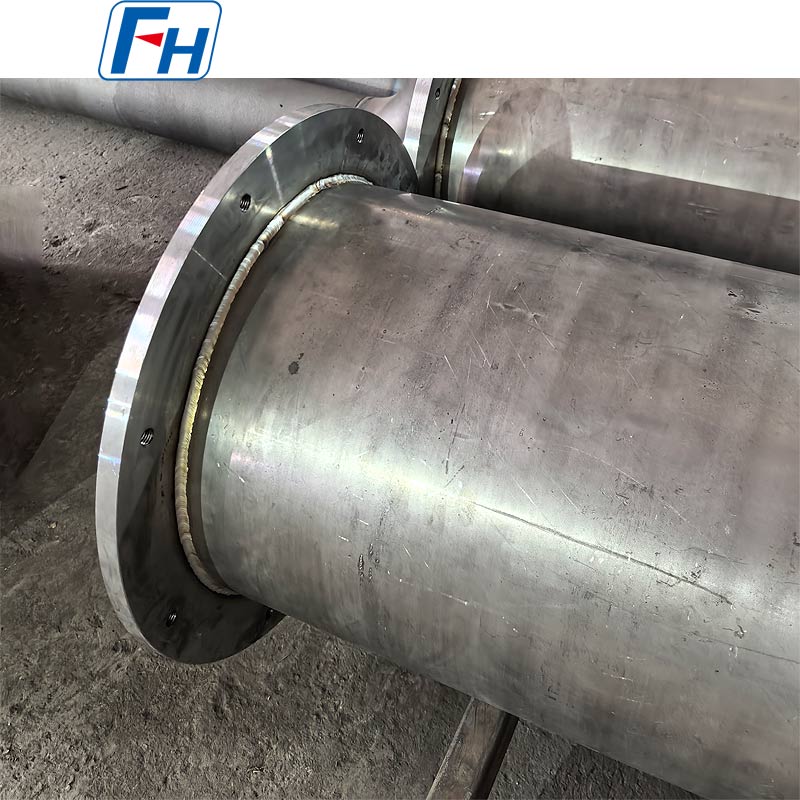

Äkta foton av FH® Radiant Tubes

FAQ

F: Vilka ugnstyper är FH® strålningsrör lämpliga för?
S: FH®-strålningsrör används i stor utsträckning i gaseldade, kontinuerliga, batch-, glödgnings- och värmebehandlingsugnar.

F: Vilka material finns tillgängliga för FH® strålningsrör?
S: Vi erbjuder värmebeständigt legerat stål och HR25 koboltbaserade superlegeringar för olika ugnsmiljöer och temperaturer.

F:  Vad är den maximala driftstemperaturen?
S: FH® strålningsrör kan normalt arbeta kontinuerligt vid temperaturer upp till 1200°C.

F: Kan FH® tillverka specialanpassade strålningsrör?
A: Ja. Vi tillhandahåller anpassade diametrar, längder, väggtjocklekar och rördesigner baserat på dina ugnsspecifikationer.

F: Vilka är fördelarna med FH® strålningsrör?
S: FH® strålningsrör erbjuder utmärkt värmeöverföringseffektivitet, oxidationsbeständighet, lång livslängd och pålitlig prestanda vid hög temperatur.

Relaterade produkter
OM OSS
Kvalitet är vår kärnkonkurrenskraft
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM FH® gaseldade strålningsrör för industriugnar Suppliers and FH® gaseldade strålningsrör för industriugnar Factory.
Våra primära produkter inkluderar värmebehandlingsfixturer, strålningsrör, ugnsrullar, fläktblad, ugnsskenor, hjul och olika andra legeringsdelar för ugnar. Vi erbjuder teknisk assistans för att skräddarsy eller optimera dina värmebehandlingsarmaturer, vilket hjälper våra kunder att upptäcka kostnadseffektiva lösningar för att förbättra effektiviteten i deras värmebehandlingsverksamhet.
Visa mer
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Etablerat i

  • 0+

    Exportländer

  • 0Ton

    Månatlig produktionskapacitet

  • 0+

    Anställda

Hedersbevis
  • 2015 enastående leverantör
  • 2016 enastående leverantör
  • 2017 enastående leverantör
  • 2018 enastående leverantör
  • China Heat Treatment Industry Association
  • Formulär för registrering av utrikeshandel
  • 1
  • 4
  • 3
Nyheter
Strålande rör Industry knowledge

Vilka är de största fördelarna med strålningsrör för industriella ugnar | FH® i värmebehandlingsugnar med hög temperatur (800-1200°C)?

1. Beständighet mot hög temperatur och termisk stöt

Använda en centrifugalgjutningsprocess, Strålningsrör för industriugnar | FH® ståta med jämn väggtjocklek (tjocklekstolerans ≤0,2 mm), bibehålla strukturell integritet i driftsmiljöer på 800-1200°C och

avsevärt minskar risken för sprickbildning orsakad av termisk stress.

2. Hög termisk effektivitet

Den tunnväggiga designen (ned till 4,76 mm) ökar värmestrålningsarean avsevärt, förbättrar värmeöverföringseffektiviteten, möjliggör snabb ugnstemperaturökning och stabil temperaturhållning och minskar energiförbrukningen.

3. Utmärkta mekaniska egenskaper

Den täta mikrostrukturen som uppnås genom centrifugalgjutning ger rören utmärkt drag- och tryckhållfasthet, vilket gör att de kan motstå långvariga högtemperaturcykler utan deformation.

4. Anpassningsbarhet

Beroende på ugnstyp (förkolningsugn, kontinuerlig ugn, industriugn), kan väggtjocklek, material (legerat stål, korrosionsbeständigt rostfritt stål) och rördiameter flexibelt justeras för att möta specifika kunder

processkrav. Nyckelord: Strålningsrör för industriugnar | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Vilka är de vanligaste symtomen på fel på strålningsrör (sprickor, läckor, minskad termisk effektivitet) och snabba felsökningssteg?

1. Sprickor

Symtom: Små sprickor eller uppenbara frakturer uppstår på rörväggen, åtföljda av onormalt höga lokala temperaturer.

Felsökning: Använd magnetisk partikelinspektion eller ultraljudstestning för att lokalisera sprickor; kontrollera om det finns jämnt kylvattentryck och eliminera termisk stress orsakad av lokal överhettning.

2. Läckor

Symtom: Läckage av mediet (som eldningsolja eller kväve) i röret, vilket resulterar i oljefläckar eller gasläckande ljud.

Felsökning: Utför först ett vattentryckstest (alla våra produkter genomgår detta test före leverans) för att bekräfta eventuella läckor; använd sedan heliumpenetranttestning för att lokalisera mindre läckor.

3. Minskad termisk effektivitet

Symtom: Förlängd ugnsuppvärmningstid, ökad energiförbrukning och ojämn yttemperatur. Felsökning: Kontrollera rörväggen med avseende på avlagringar orsakade av korrosion eller avlagringar som kan hindra strålningen

ytan. Använd en infraröd värmekamera för att snabbt lokalisera områden med onormal temperatur. Demontera rörets insida för inspektion och rengöring eller byte vid behov.

4. Snabb felsökningsprocess

Steg 1: Inspektera visuellt exteriören och notera eventuella avvikelser.

Steg 2: Utför ett vatten- eller lufttryckstest för att bekräfta läckor.

Steg 3: Använd NDT (magnetisk partikel eller ultraljud) för att lokalisera sprickor eller defekter.

Steg 4: Använd en infraröd värmekamera eller temperatursensor för att bedöma värmefördelningen och avgöra om det finns några problem med termisk effektivitet.

Genom denna systematiska felsökning kan problem lokaliseras och reparationer eller byten genomföras så snabbt som möjligt, vilket minimerar förluster av stillestånd.

Vilka är de vanliga modellerna och specifikationerna för strålningsrör för industriugnar | FH® erbjuds av Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Rördiametrar varierar från 50 mm till 1000 mm.

Lämplig för ett komplett utbud av värmebehandlingsutrustning, från små laboratorieugnar till stora industriugnar.

Finns i längder upp till 5,5m.

Den långa rörkonstruktionen underlättar engångsinstallation, minskar skarvning på plats och förbättrar den totala tätningen och tillförlitligheten.

Väggtjockleksområde: 4,76 mm – 30 mm (kan anpassas på begäran).

Tunnväggiga produkter ger högre värmestrålningseffektivitet, medan produkter med tjockare väggar ger starkare mekaniskt stöd.

Material

Högtemperaturlegerade stål (som 1,2367 och 1,2369)

Rostfritt stål (304 och 316L)

Speciella korrosionsbeständiga legeringar (för kemi- och petroleumindustrin)

Anpassningsalternativ

U-formade, W-formade och runda rörtvärsnitt finns tillgängliga.

Ytbehandlingar inkluderar sandblästring, polering och beläggning (högtemperaturkeramik).

Inspektionstjänster: Hydrostatisk testning före leverans, magnetisk partikelinspektion och ultraljudstestning är tillgängliga för att möta olika kunders kvalitetskrav.
