HR9 Ugnsladdningskorg Tillverkare | FH® legering

HR9 Värmebehandling Lastkorg | 1380 × 1230 × 280 mm
Stor stapelbar ugnskorg för industriell värmebehandling
FH® legering tillverkar anpassade värmebehandlingskorgar, ugnsställ och värmebeständiga fixturer för industriella termiska bearbetningsapplikationer.

Denna värmebehandlingskorg är tillverkad av HR9 värmebeständig legering och mäter 1380 × 1230 × 280 mm.

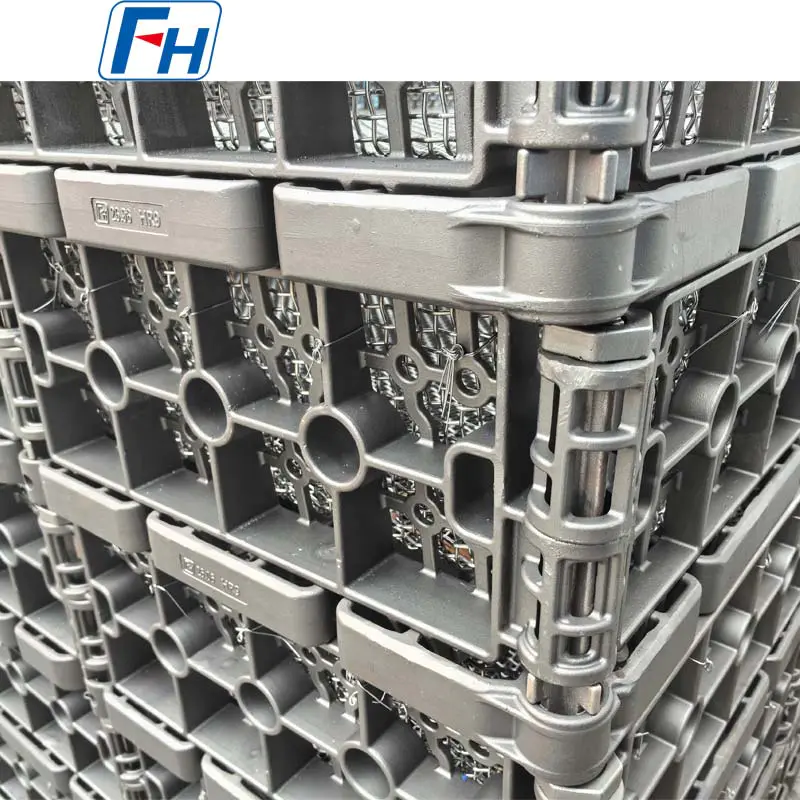

Korgen har en stor öppen ram med förstärkta sidoväggar och integrerade staplingspunkter. Flera korgar kan monteras vertikalt för att skapa ett komplett ugnsladdningssystem, vilket gör designen lämplig för batchproduktion där flera lager av komponenter behöver bearbetas i en ugnsladdning.

Varje korg kan anpassas efter kundens ugnsdimensioner, arbetsstyckets geometri, lastvikt och värmebehandlingsprocess.

Produktspecifikationer

Stor ugnsladdningskorg
Med måtten 1380 × 1230 mm är den här korgen utformad som en ugnsladdningsfixtur i storformat.
Jämfört med små komponentkorgar behöver stora värmebehandlingsfixturer stödja större belastningar samtidigt som dimensionsstabiliteten bibehålls under upprepad uppvärmning och kylning.
Korgen har ett förstärkt strukturellt ramverk runt omkretsen och genom sidoväggarna för att ge stöd under drift och hantering av ugnen.
Dess låga profilhöjd på 280 mm tillåter också att flera korgar staplas inom den tillgängliga ugnskammarhöjden.

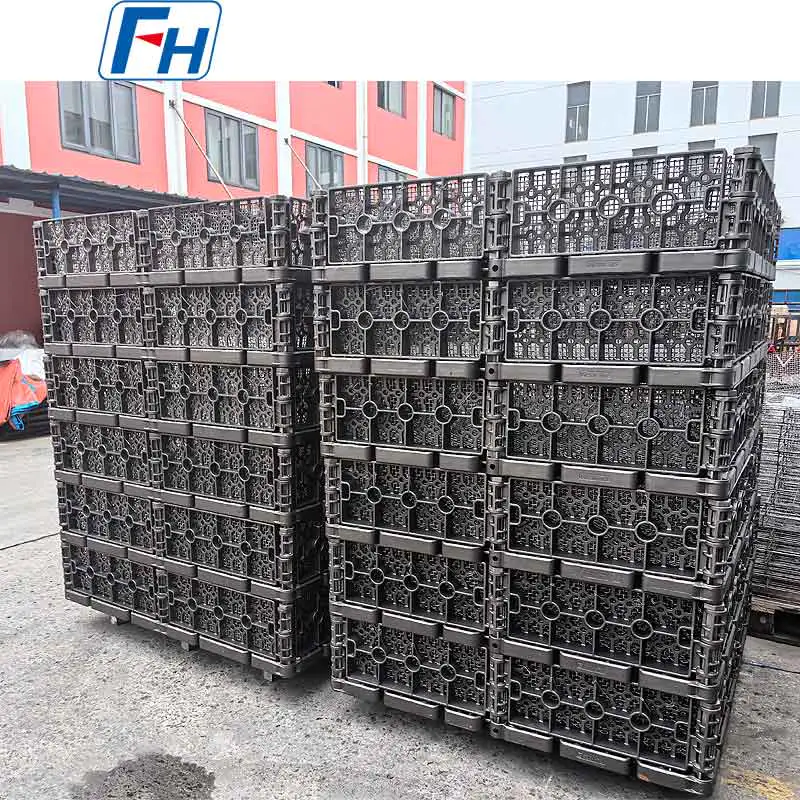

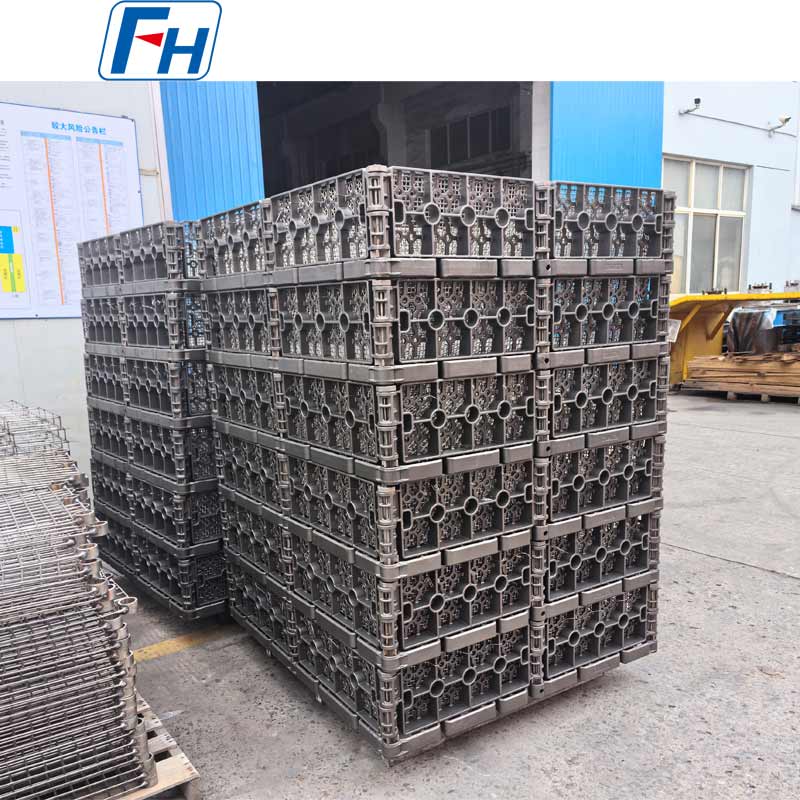

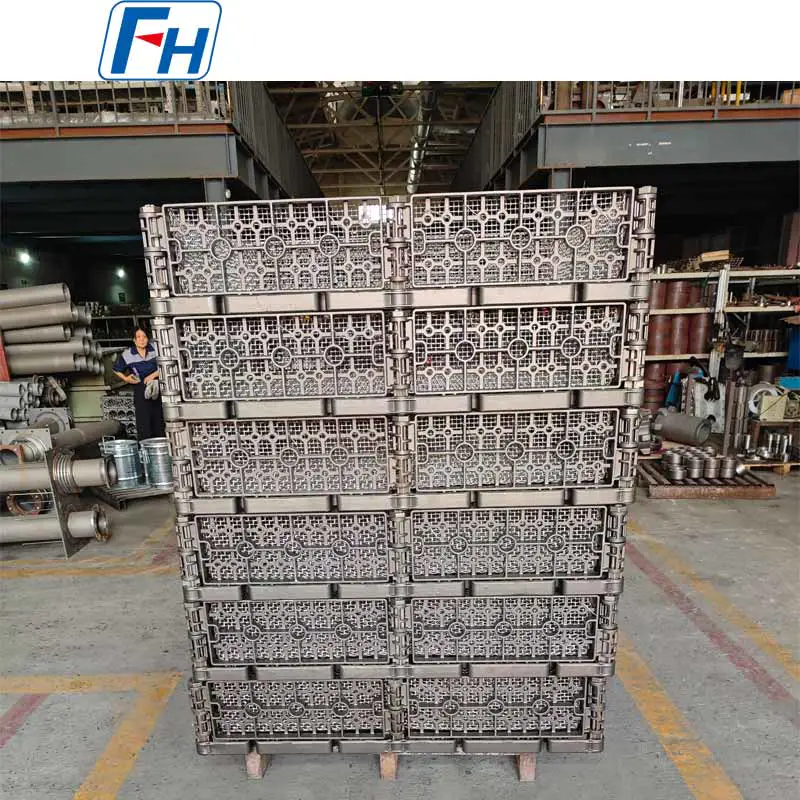

Modulär stapelbar design
Korgen är utformad så att flera enheter kan kombineras till en vertikal lastningsenhet.
Detta modulära arrangemang ger flexibilitet för olika produktionssatser.
Beroende på ugnen och laddningskraven kan kunderna använda:

• En enda korg

• Flera staplade korgar

• En komplett laddningsenhet i flera lager


Staplingsstrukturen hjälper till att upprätthålla konsekvent avstånd mellan skikten samtidigt som ugnskammaren kan användas mer effektivt.
För ersättningsprojekt kan FH® Alloy även reproducera eller designa om befintliga staplingsgränssnitt enligt kundens ritningar eller prover.

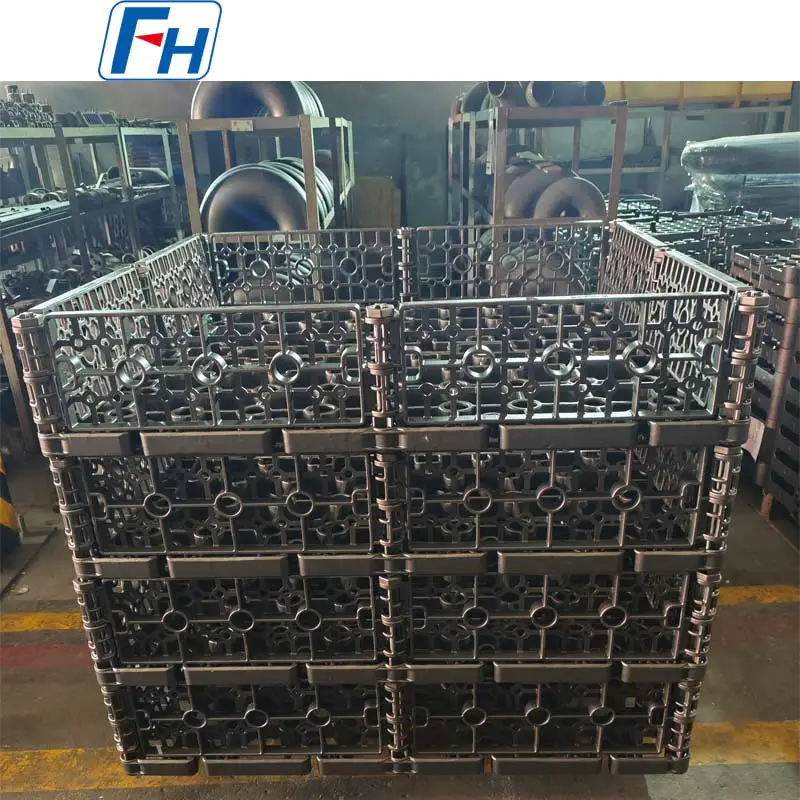

Open-Grid-struktur
Den öppna rutnätsdesignen ger en stor mängd ledigt utrymme runt de belastade delarna.
Detta är viktigt för värmebehandlingsarmaturer eftersom själva korgen inte i onödan bör hindra ugnsatmosfär eller värmeflöde.

Den öppna strukturen kan stödja:

• Ugnsatmosfär cirkulation

• Värmeöverföring runt arbetsstyckena

• Kylmedieflöde

• Sänk onödig fixturmassa

• Enklare visuell inspektion av laddade komponenter


Öppningsmönstret och interna stödpositioner kan justeras efter storleken och formen på de delar som bearbetas.

HR9 Värmebeständigt material
Denna korg är tillverkad av HR9 värmebeständig legering.
Värmebehandlingsfixturer måste upprepade gånger motstå förhöjda temperaturer, termisk expansion, mekanisk belastning och kylcykler. Materialvalet påverkar därför direkt fixturens stabilitet och serviceprestanda.
För en värmebehandlingskorg bör materialet väljas enligt den kompletta arbetsmiljön, inklusive:

• Ugnstemperatur

• Ugnsatmosfär

• Uppvärmningstid

• Kylningsmetod

• Last per korg

• Antal termiska cykler

• Arbetsstyckesfördelning


FH® Alloy kan även tillverka liknande ugnsladdningsfixturer av alternativa värmebeständiga material när det behövs.

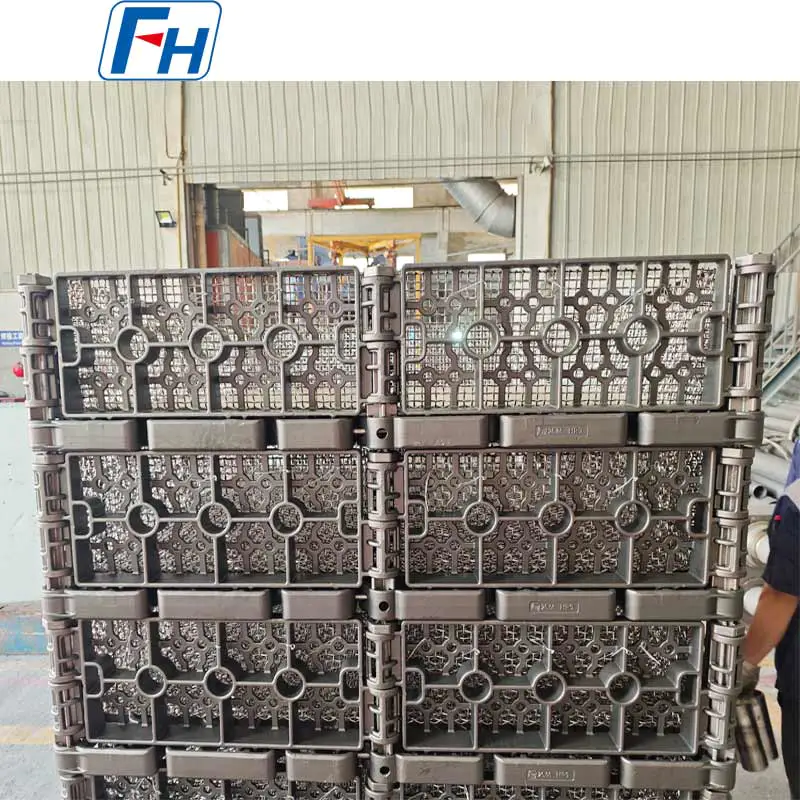

Förstärkt ramkonstruktion
Stora ugnskorgar kan gradvis förvrängas om strukturen inte är korrekt utformad.
Denna design använder en förstärkt ram med flera korsningar och stödsektioner för att fördela lasten genom korgen.
I stället för att bara förlita sig på tjockare sektioner bör en ugnsfixtur balansera:
Mekanisk styrka Termisk stabilitet Fixtur Vikt Värmeflöde
Detta är särskilt viktigt för stora korgar som upprepade gånger staplas, lyfts och utsätts för höga temperaturer.

Designad för upprepade ugnscykler
Under produktionen utsätts värmebehandlingskorgar upprepade gånger för:
Lastning → Värme → Hålla → Kyla → Avlastning
Vid långvarig användning kan armaturer uppleva krypning vid hög temperatur, termisk trötthet, oxidation och dimensionsförändringar.
Den strukturella designen av korgen är därför utvecklad inte bara för initial lastkapacitet, utan också för upprepad industriell drift.
FH® Alloy kan optimera ramgeometri och stödpositioner efter kundens faktiska arbetsförhållanden.

Värmebehandlingsapplikationer
Stora HR9 ugnskorgar kan anpassas för hantering av olika industriella delar, inklusive:

• Kugghjul

• Skaft

• Ringar

• Lagerkomponenter

• Fordonskomponenter

• Transmissionsdelar

• Smidda komponenter

• Maskindelar

• Metallkomponenter som kräver satsvis värmebehandling


D Olika laststöd kan införlivas beroende på komponentens geometri.

Ugnsapplikationer
Denna typ av ugnsladdningskorg kan anpassas för olika industriell värmebehandlingsutrustning, inklusive:

• Batchugnar

• Atmosfärsugnar

• Glödgningsugnar

• Härdande ugnar

• Förkolningsugnar

• Härdningsugnar

• Kontinuerliga värmebehandlingslinjer

• Andra industriella termiska bearbetningssystem


Den exakta fixturstrukturen bör anpassas till den specifika ugnen och processen snarare än att endast väljas utifrån yttre dimensioner.

Anpassad tillverkning av ugnskorg
FH® Alloy stöder helt anpassad tillverkning av ugnsfixturer.

Kunder kan tillhandahålla:
2D-ritning / 3D-modell / Befintligt prov / Ugnsinformation
Vi kan anpassa:

• Total längd

• Bredd

• Höjd

• Materialkvalitet

• Ramstruktur

• Rutnätsarrangemang

• Förstärkningspositioner

• Laddningsstöd

• Stacking gränssnitt

• Lyftpunkter

• Lokaliseringsfunktioner


Om en befintlig armatur har upplevt förvrängning eller sprickbildning, kan kunder också tillhandahålla bilder på den använda korgen för strukturell utvärdering.

Information för offert
För ett skräddarsytt ugnskorgprojekt, ange så mycket information som möjligt:
Ugnsinformation

• Typ av ugn

• Kammarmått

• Arbetstemperatur

• Maximal temperatur

• Ugnsatmosfär

• Uppvärmningscykel

• Kylningsmetod


Arbetsstyckesinformation

• Delens mått

• Delvikt

• Antal delar per lager

• Total last per korg

• Laddningsarrangemang


Fixturinformation

• Nödvändiga korgmått

• Antal staplingslager

• Befintliga ritningar

• Befintliga korgbilder

• Föredraget material


Dessa detaljer hjälper till att bestämma en lämplig kombination av material, struktur och fixturvikt.

Tillverkningsprocess
Anpassade värmebehandlingskorgar kan omfatta följande produktionssteg:
Teknisk granskning → Ritningsbekräftelse → Materialförberedelse → Gjutning → Bearbetning → Montering → Inspektion → Packning
För stora stapelbara korgar är dimensionskontroll vid placerings- och staplingsområdena särskilt viktigt så att flera korgar kan monteras korrekt.

Kvalitetsinspektion
Beroende på projektkraven kan inspektionen innefatta:

• Övergripande mått

• Ramgeometri

• Stacking gränssnitt

• Strukturell inriktning

• Viktiga monteringsmått

• Ytans skick

• Monteringspassning


Kundspecifika inspektionskrav kan diskuteras före produktion.

Tillgängliga värmebeständiga material
Förutom HR9 kan FH® Alloy tillverka ugnskorgar och värmebehandlingsfixturer av material som:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Andra värmebeständiga legeringar

• Nickelbaserade legeringar


Det slutliga materialet bör väljas i enlighet med aktuell temperatur, atmosfär, kylningsmetod och mekaniska belastningsförhållanden.

Anpassade värmebehandlingsfixturer från FH® Alloy
FH® Alloy är specialiserat på värmebeständiga ugnsverktyg för industriella värmebehandlingsapplikationer.

Vårt anpassade produktsortiment inkluderar:

• Värmebehandlingskorgar

• Ugnsladdningskorgar

• Värmebehandlingsbrickor

• Värmebehandlingsställ

• Basbrickor

• Gropugnsfixturer

• Skräddarsydda ugnsarmaturer


Produktionen kan baseras på kundritningar eller faktiska ugnsdriftskrav.

Begär en anpassad ugnskorg
Behöver du en ny lastkorg för värmebehandling eller utbytesarmatur?
Skicka FH® Alloy din:
Ritningsugns mått Arbetstemperatur Atmosfär Kylmetod Arbetsstyckesstorlek Lastkapacitet
Vårt team kan utvärdera driftsförhållandena och utveckla en lämplig ugnsladdningsfixtur.
FH® Alloy
Anpassade armaturer för värmebehandling och värmebeständiga legeringskomponenter

FAQ
F1: Vad är storleken på denna värmebehandlingskorg?
Korgen mäter:
1380 × 1230 × 280 mm
Anpassade mått är tillgängliga.

F2: Vilket material används?
Denna produkt är tillverkad av HR9 värmebeständig legering.

F3: Kan dessa korgar staplas?
Ja. Korgen har en stapelbar konfiguration så att flera enheter kan monteras vertikalt inuti ugnen.

F4: Kan den interna stödstrukturen ändras?
Ja. Stödpositioner, öppningar och ramgeometri kan justeras efter arbetsstycket.

F5: Kan du reproducera vår befintliga ugnskorg?
Ja. FH® Alloy kan tillverka enligt kundritningar, 3D-modeller eller befintliga fixturprover.

F6: Kan du designa en armatur om vi bara tillhandahåller ugnsinformation?
Ja. Ugnens dimensioner, driftstemperatur, atmosfär, kylförhållanden och belastningsinformation kan användas som grund för fixturutveckling.

F7: Finns andra värmebeständiga legeringar tillgängliga?
Ja. Materialalternativ inkluderar 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT och andra värmebeständiga legeringar.
