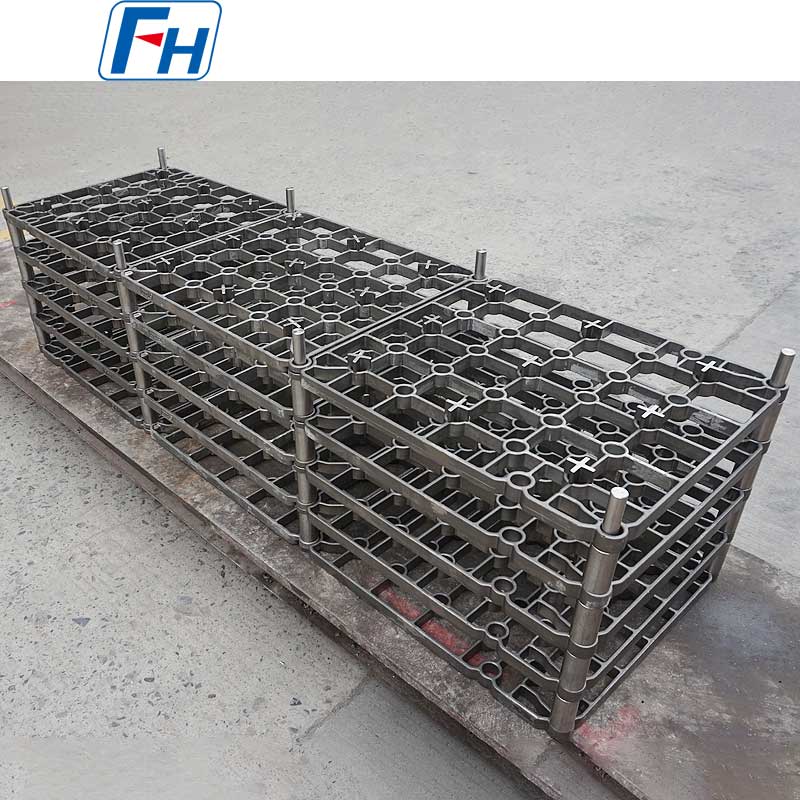

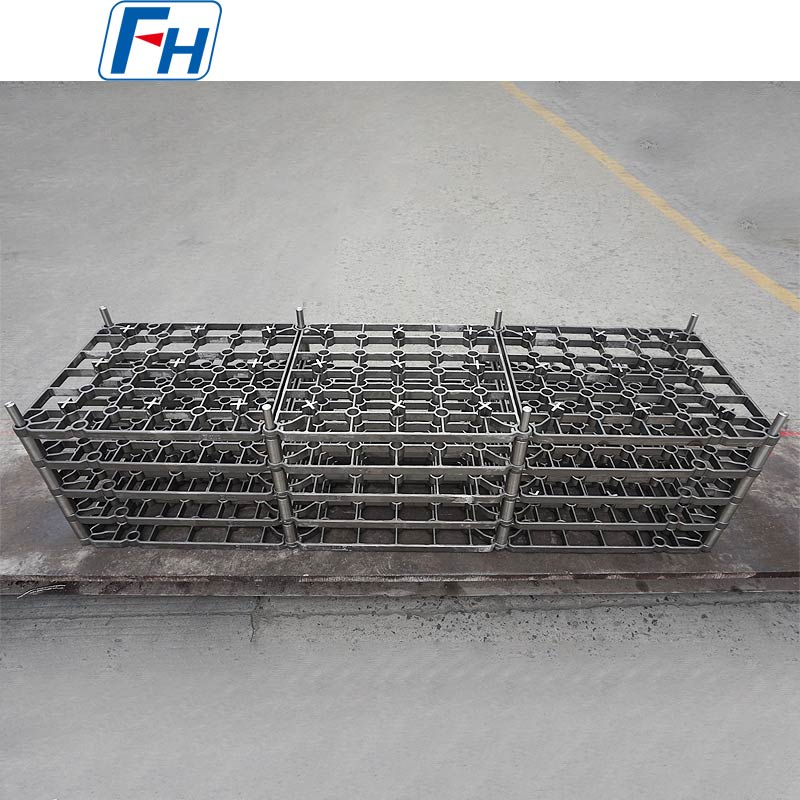

I. Kontinuerliga ugnsfixturer

Värmebehandlingsfixturer för kontinuerliga ugnar är specialiserade bär- och transportanordningar utformade för produktionslinjer för kontinuerlig värmebehandling, såsom nätbandsugnar, gjutlänksbältugnar, rullhärdsugnar, tryckugnar och roterande härdugnar. Deras avgörande kännetecken är att de integreras med ugnen, rör sig kontinuerligt eller stegvis under produktionen, vilket möjliggör fullständig automatisering av värmebehandlingsprocessen.

Till skillnad från batchugnar värmebehandling fixturer (t.ex. för multifunktionsugnar), kontinuerliga ugnsfixturer fungerar som produktionslinjens "transportband" och "mobila arbetsstation". Deras design måste vara perfekt anpassad till ugnstyp, uppvärmning/kylningsmetoder och drivmekanismer.

II. Huvudsakliga kontinuerliga ugnstyper och deras motsvarande fixturer
1. Mesh bältugnar
01. Integrerad fixturtransportör: Själva nätbandet är kärnfixturen.

02. Material: Typiskt vävt eller stansat av höghållfast, värmebeständig ståltråd som AISI 314, 330.

03. Designnyckelpunkter:

• Permeabilitet: Maskstorleken måste säkerställa atmosfärens flöde och släckningspenetrering samtidigt som små delar förhindras från att falla igenom.
• Anti-Sag och Anti-Tracking: Måste förbli plant under hög temperaturbelastning, med kantdesign för att förhindra felinriktning.
• Flexibilitet och styrka: Måste böjas över drivhjulen samtidigt som den bär upp laster i ugnen.

04. Applikationer: Storvolymhärdning, uppkolning, härdning av små standarddelar, lagerkomponenter, fästelement, etc.

2. Cast Link bältugnar
01. Fixtur: Sammansatt av otaliga värmebeständiga stålgjutna länkar kopplade i serie och bildar en robust "larvbana".

02. Egenskaper: Extremt hög lastkapacitet, mycket större än nätbälten. Lämplig för tyngre delar som bilkomponenter, vevstakar, verktyg.

03. Designnyckelpunkter: Link design must ensure flexible connection, good ventilation, and high strength. A heavy-duty option alongside pusher furnaces.

3. Tryckugnar
01. Fixtursystem: Ett precisionssystem bestående av brickor (eller båtar) och skenor.

02. Brickor: Bär arbetsstycken som skjuts framåt steg för steg på rälsen med hydrauliska eller mekaniska påskjutare.

03. Skenor: Stöd brickorna och styr deras rörelse inuti ugnen.

04. Designkärna - "Tray/Rail System":

• Material: Brickor använder vanligtvis AISI 330, 310; skenor använder RA330, RA253MA eller centrifugalgjutna rör.
• Friktionspardesign: Detta är avgörande! Kontaktytorna mellan brickfötter och skenor måste vara slitstarka och anti-knäppning. Använder ofta olika materialkombinationer (t.ex. en legering av högre kvalitet för brickfötter), speciella beläggningar eller design med rullar/sliders för att minska friktionen.
• Stabilitet: Förhållandet mellan brickans längd och bredd måste vara rimligt för att förhindra "stopp" eller "tappning" under tryckning.

05. Användningsområde: Förkolning, härdning, glödgning av högvärdiga produkter med hög volym som växlar, lagerringar, stora smide.

4. Roller Hearth Ugnar
01. Fixtur: Arbetsstycken placeras vanligtvis direkt på roterande rullar eller på glidplattor som drivs av rullarna.

02. Rullar: Själva är roterande axlar gjorda av värmebeständigt stål, som både fungerar som transportmekanism.

03. Skidplates: Används för att skydda rullar eller bära speciella arbetsstycken.

04. Fördelar: Arbetsstycket är stationärt i förhållande till "fixturen", utan friktion. Idealisk för delar som kräver hög ytfinish eller som är benägna att repa (t.ex. rostfria stålplåtar, silikonstålplåtar, precisionsdelar).

05. Designnyckelpunkter: Rullens rakhet, synkronisering och motståndskraft mot böjning vid höga temperaturer är avgörande.

5. Roterande härdugnar
01. Fixtur: Själva ugnshärden är en stor roterande plattform. Arbetsstycken placeras vanligtvis direkt på härden eller använder enkla positioneringsblock/stöd.

02. Fördelar: Mycket flexibel för bearbetning av stora enstaka stycken eller blandade satser med varierande processcykler.

03. Designnyckelpunkter: Hearth sealing is critical. Fixture design is relatively simple but must consider positioning stability under hearth thermal distortion.

III. Sammanfattning

Kontinuerliga ugnsfixturer är den flytande grunden för processen. De är inte längre statiska hjälpverktyg utan en integrerad utföringsform av produktionslinjedynamik, termodynamik och materialvetenskap. Deras design måste utgå från ett "systemkompatibilitets"-perspektiv, med tanke på:

• Ugnstyp bestämmer fixturens grundläggande form (nätband, bricka, rulle).
• Processen bestämmer fixturens material och struktur (temperatur, atmosfär, kylmetod).
• Produktionsvolym bestämmer armaturens belastningskapacitet och hållbarhetskrav.

FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) är en professionell tillverkare av värmebehandling fixtures .

Materialkvalitetstabell:

Vanliga frågor:

F: Hur ger man förfrågan?

S: Steg 1, vänligen ge oss några detaljer om din ugn, driftstemperatur, kylmetod, lastvikt på din ugn och så vidare;

Steg 2, det är bättre att tillhandahålla 3D-ritningar;

Steg 3, när vi har tillräckligt med detaljer, kan vi designa produktritningarna och citera därefter;

F: När kan jag få priset?

S: Vi citerar vanligtvis inom 24 timmar efter att vi fått din förfrågan (förutom helger och helgdagar). Om du är mycket brådskande att få priset, vänligen maila oss eller kontakta oss på annat sätt så att vi kan erbjuda dig en offert.

F: När kommer leveransen? /Vad är leveranstiden?

S: - Provbeställning: 35 dagar efter mottagandet av hela betalningen.

-Lagerorder: 10 dagar efter mottagandet av hela betalningen

-OEM Order: 30 dagar efter mottagandet av depositionen.

F: Vad är din eftermarknadsservice?

A: 1 års garanti för alla typer av produkter;

Om du hittar några defekta tillbehör första gången kommer vi att ge dig de nya delarna gratis att byta ut i nästa beställning, som en erfaren tillverkare kan du vara säker på kvaliteten och servicen efter försäljning.

F: Vad är ditt betalningsvillkor?

A: T/T

Betalning<=10 000 USD, 100 % i förskott. Betalning> USD10000, 50% T/T i förskott, balans före leverans.

F: Vad är leveransmetoden?

S: Transporteras med DHL, UPS, EMS, Fedex, flygfrakt, sjöfrakt eller tågfrakt.
