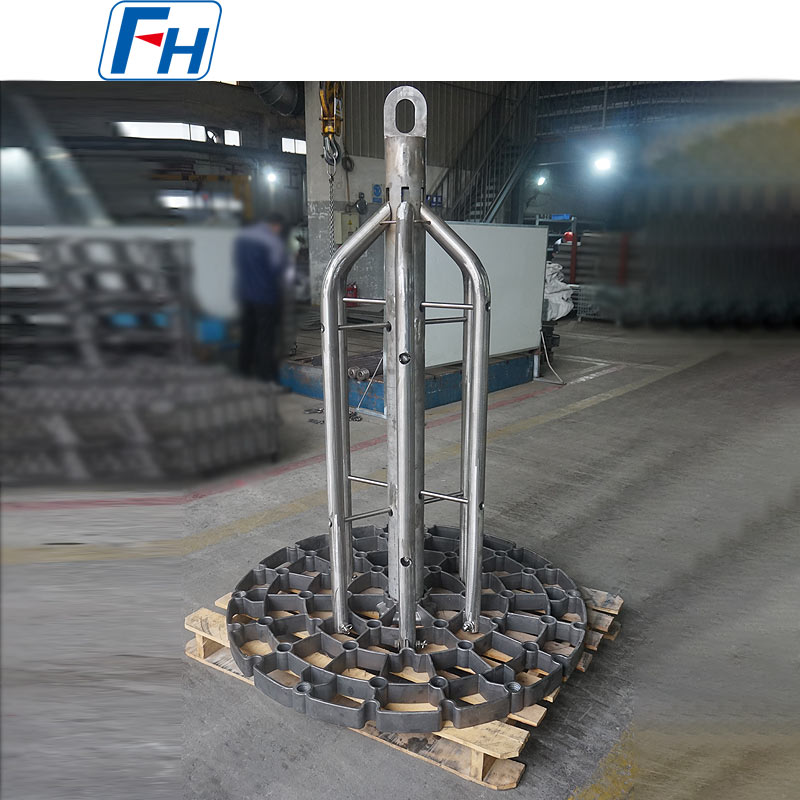

FH® Cr25Ni20 värmebehandlingsfixturer för AFC brunnstyp ugnar

Märke: FH®

Certifiering: ISO9001, ISO14001

Material: Värmebeständigt stål

Materialklass: Cr25Ni20

Storlek: φ1200x1650mm eller Anpassad efter dina ritningar

Driftstemperatur: 1100℃

MOQ: 2 stycken

FH® Heat Treatment Fixtures — Högtemperaturbeständiga, anpassningsbara industriella värmebehandlingsfixturer från Wuxi Junteng Fanghu Alloy Technology Co., Ltd., kompatibla med IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALDENG, CODERSADONG, CODERSADONG, CODER NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA och andra globala ugnsvarumärken.

Kontakta oss
PREV：FH® Custom Ugnsfixturer och hängare av brunntyp för uppkolning och härdning
NÄSTA：FH® 2.4879 Värmebehandlingsladdningskorgar och fixturer för AICHELIN brunntypsugnar
  • Parameter
  • Kontakta oss

FH® brunnstyp ugnsfixtursystem | Bastråg Stapling korgar Galler

Viktiga fördelar

  • Komplett systemlösning
    Bastråg mellankorgar toppgaller – utformad som ett integrerat system för stabil stapling och optimalt gasflöde.
  • Tungt bärande
    Förstärkta ribbstrukturer och stödfötter fördelar vikten jämnt – stöder höga travar av delar eller flera korgar utan att hänga i mitten.
  • Gascirkulation optimerad
    Upphöjda fötter på bastrågets öppna gallermönster tillåter het gas att flöda runt alla ytor – jämn uppvärmning från botten till toppen.
  • Lång livslängd
    Precisionstillverkning och stressavlastande design motstår termisk trötthet, krypning och atmosfäriska attacker under normala driftsförhållanden.
  • Anpassad konfiguration
    Cirkulär eller rektangulär – exakt anpassad till din ugns innermått. Segmenterade alternativ för stora diametrar.


Systemkomponenter

Komponent Funktion Nyckelfunktion
Basbricka Fundament för hela stacken Upphöjda fötter för gasflöde, förstärkta ribbor för lastfördelning
Stapling av korgar Håll och separera delar Öppna rutnätsdesign, släta kanter, stapelbart gränssnitt
Top Grid Säkrar översta lagret Förhindrar tippning under hantering, viktbevarande


Tekniska specifikationer

Parameter Värde
Driftstemp. räckvidd 400°C – 1200°C (beroende på materialval)
Systemkomponenter Bastråg stapling korgar övre galler
Max. total belastning 500 – 2000 kg (designberoende)
Form Cirkulär (standard) eller rektangulär
Standarddiametrar 600 mm, 800 mm, 1000 mm, 1200 mm (anpassad tillgänglig)
Tillverkning Precisionssvetsning eller investeringsgjutning
Ytfinish Som svetsad / föroxiderad / kulblästrad
Materialval tillgängligt baserat på din driftstemperatur och atmosfär


Varför välja FH® brunntypsugnsfixturer?
1. Designad för ugnsutmaningar

Utmaning FH®-lösning
Tunga travar (2–3 meter höga) Förstärkta ribbor höghållfast design
Underlag ojämn uppvärmning Upphöjda fötter öppna rutmönster
Svår installation uppifrån Segmenterade alternativ för stora diametrar
Termisk cykelstress Rundade hörn avspänningsfri konstruktion

2. Grunden för hela din last
Basbrickan stöder allt ovanför den. Om den sjunker, spricker eller misslyckas, äventyras hela partiet – delar kan tippa, korgar kan binda och uppvärmningen blir ojämn. FH® bastråg är konstruerade speciellt för denna kritiska roll.

3. Designfunktioner som betyder något

Funktion Fördel
Förstärkt ribb på undersidan Förhindrar att mitten hänger under tung belastning
Upphöjda stödfötter Tillåter gasflöde under bottenskiktet – jämn uppvärmning
Slät överyta Stabil bas för att stapla korgar
Öppet rutmönster Maximal gascirkulation, minimal termisk massa
Rundade hörn (rektangulära) Minskar stresskoncentrationen
Segmenterad konstruktion (stora diametrar) Enkel installation genom toppöppningen

4. Rengöring

  • Föroxiderad eller kulblästrad yta minskar initial skalning
  • Släta svetsfinish förhindrar skador på delar och vidhäftning av skalan
  • Delarna blir renare – minskar efterbehandlingsrengöringen


Ansökningar

  • Brunnstyp / gropförkolningsugnar
  • Karbonitreringsugnar av brunntyp
  • Brunnstyp glödgningsugnar
  • Härdugnar av brunntyp
  • Anlöpningsugnar av bra typ (medelhög temperatur)
  • Gasnitreringsugnar av brunntyp
  • Delar: stora kugghjul, axlar, ringar, stansar, verktyg, tunga gjutgods, långa rör


Materialkvalitetstabell:

Värmebeständigt stål
/ GB DIN ASTM JIS Kemisk sammansättning (%) Maximal drifttemperatur
C Si Mn Cr Ni Nb/Cb Mo Annat
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 4.00 - 6.00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1.00 - 2.50 ≤2,00 19.00 - 23.00 8.00 - 12.00 - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - HAN SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 27.00 11.00 - 14.00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - HEJ SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 19.00 - 22.00 - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 33.00 - 37.00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 33.00 - 37.00 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 18.00 - 21.00 36.00 - 39.00 1,20-1,80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 23.00 - 25.00 23.00 - 25.00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 28.00 33.00 - 37.00 - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 31.00 - 33.00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 58.00 - 62.00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 64.00 - 68.00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 ≤1,50 27.00 - 30.00 47.00 - 50.00 - ≤0,50 B:4,0 - 5,5 1200℃

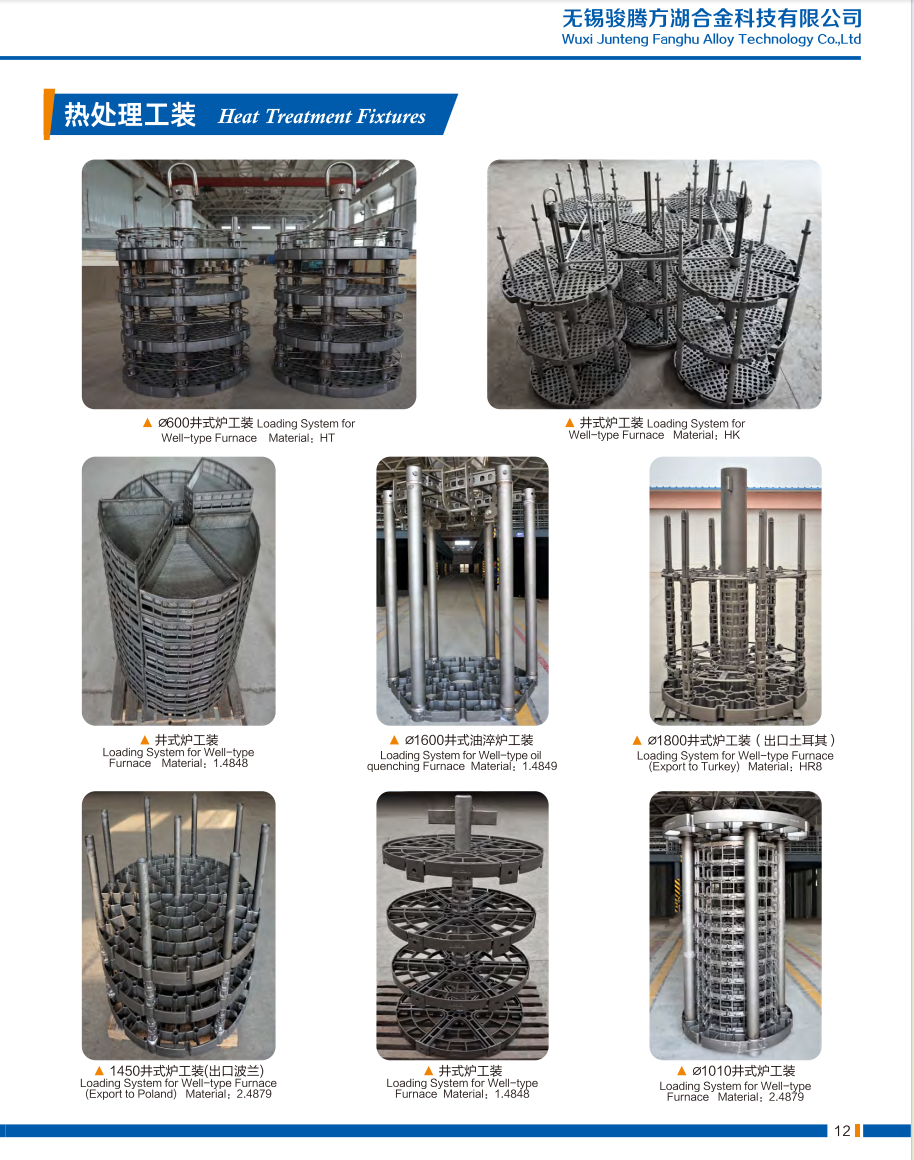

Äkta foton av FH® värmebehandlingsarmaturer



Beställningsprocess

  • Ange ugnens inre diameter (eller L×B), djup och åtkomstmetod
  • Dela deldimensioner, max lastvikt per batch och driftstemperatur
  • Ange atmosfär (förkolning, karbonitrering, glödgning, etc.)
  • FH®-ingenjörer föreslår komplett systemdesign 3D-layout
  • Bekräfta komponentkvantiteter (ett basfack antal korgar)
  • Produktion: 15–25 arbetsdagar
  • I leveransen ingår: MTC, besiktningsrapporter, staplingsdiagram, skötselguide

Vanliga frågor:

F: Vad innehåller ett komplett FH®-brunnsfixtursystem för ugn?
S: Bastråg staplande korgar toppgaller – designad för att fungera tillsammans.

F: Hur många korgar kan jag stapla?
S: Beror på ugnens djup. FH® beräknar detta åt dig under designen.

F: Hur länge håller fixturerna?
S: Vanligtvis 300–600 cykler med korrekt underhåll och normala driftsförhållanden.

F: Kan du skräddarsy armaturer för min ugn?
S: Ja – anpassade storlekar, former och segmenterade mönster är vår specialitet.

F: Vad är din garanti?
S: 12 månader mot tillverkningsfel.

Relaterade produkter
OM OSS
Kvalitet är vår kärnkonkurrenskraft
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM FH® Cr25Ni20 värmebehandlingsfixturer för AFC brunnstyp ugnar Suppliers and FH® Cr25Ni20 värmebehandlingsfixturer för AFC brunnstyp ugnar Factory.
Våra primära produkter inkluderar värmebehandlingsfixturer, strålningsrör, ugnsrullar, fläktblad, ugnsskenor, hjul och olika andra legeringsdelar för ugnar. Vi erbjuder teknisk assistans för att skräddarsy eller optimera dina värmebehandlingsarmaturer, vilket hjälper våra kunder att upptäcka kostnadseffektiva lösningar för att förbättra effektiviteten i deras värmebehandlingsverksamhet.
Visa mer
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Etablerat i

  • 0+

    Exportländer

  • 0Ton

    Månatlig produktionskapacitet

  • 0+

    Anställda

Hedersbevis
  • 2015 enastående leverantör
  • 2016 enastående leverantör
  • 2017 enastående leverantör
  • 2018 enastående leverantör
  • China Heat Treatment Industry Association
  • Formulär för registrering av utrikeshandel
  • 1
  • 4
  • 3
Nyheter
Värmebehandlingsfixturer Industry knowledge

Vad är en värmebehandlingsfixtur | FH®?

A Värmebehandlingsarmaturer | FH® är en stödjande, positionerings- och säkringsanordning utformad speciellt för användning i högtemperaturugnar. Det stabiliserar arbetsstycket under värmebehandlingsprocessen, förhindrar deformation och säkerställer ett jämnt värmeflöde.

1. Funktionell positionering: Ger en pålitlig lastplattform i en mängd olika ugnstyper, inklusive vakuum-, kammar-, tryck-, grop- och lampugnar (som Ipsen, Aichelin, ECM, KGO, NITRIX, AFC, IVA-SCHEMTZ, CODERE och MATTASA).
2. Strukturella egenskaper: Genom att använda en gjutningsprocess för förlorad vax uppnås en slät och plan yta. I kombination med en patenterad högtemperaturbeständig legering uppnår den långtidsstabilitet i extrema temperaturcykler och korrosiva miljöer.
3. Förbättrad effektivitet: Genom exakt belastningsdesign ökar den belastningskapaciteten, minskar omarbetning på grund av arbetsstyckets rörelser och minskar avsevärt kostnaderna för värmebehandlingssatsen.
Vad är vanliga värmebehandlingsfixturer | FH® material?

Högtemperaturlegeringar – Baserat på företagets egenutvecklade värmebeständiga legeringsformel, bibehåller dessa material styrkan över 1200°C och är lämpliga för vakuum- och högtemperaturugnar.

1. Kolfiberförstärkt kol (CFC) – De anses vara branschriktmärket inom vakuumvärmebehandling och erbjuder utmärkt dimensionsstabilitet och minskar avsevärt distorsion av arbetsstycket.

2. Eldfast keramik och högtemperaturstål – Används vanligtvis i öppna ugnar eller där det krävs motstånd mot lågor, vilket säkerställer att fixturen i sig inte blir en källa till värmeförlust.

3. Specialbelagda stål – Ytförkolning, nitrering eller plasmasprutning förbättrar korrosionsbeständigheten och förlänger livslängden, vilket gör dem lämpliga för värmebehandlingsmiljöer med olja eller saltbad.

Vilka branscher är Wuxi Junteng Fanghu Alloy Technology Co., Ltd.s värmebehandlingsfixturer | FH® används främst i?

1. Biltillverkning: Vi tillhandahåller fixturlösningar med hög belastning och låg deformation för uppkolning, nitrering och vakuumvärmebehandling av motorkomponenter, växellådor och karosskonstruktioner, som uppfyller styvhetskraven för produktion av stora volymer.

2. Flyg: Anpassade armaturer i högtemperaturlegeringar används för höghållfasta legeringar och titanlegeringskomponenter för att säkerställa dimensionsnoggrannhet under extrema termiska cykler, vilket förbättrar tillförlitligheten hos kritiska komponenter.
3. Energi och tung industri: Modulära, flerugnskompatibla fixturer används vid värmebehandling av gasturbinblad, pannrör och stora gjutgods, vilket möjliggör snabb omställning och kostnadskontroll.
4. Form- och verktygstillverkning: Dedikerade stödstrukturer tillhandahålls för formvärmebehandling för att förhindra sprickbildning eller skevhet orsakad av termisk stress, förlänger formens livslängd och förbättrar produktkvaliteten.
