FH® 1.4825 värmebehandlingsarmatur | Konstruerad för härdningsugnar (luft / skyddande atmosfär)

FH® värmebehandlingsfixtur för härdningsugn

Viktiga fördelar

• Termiskt stabil design
  Konstruerad för att tåla upprepade uppvärmnings- och kylcykler mellan 150°C–700°C utan progressiv skevhet eller lossning av fogar.
• Ingen skala, ingen förorening
  Slät yta och oxidationsbeständigt material förhindrar lös skalbildning – håller arbetsstyckets ytor rena och minskar efterbehandlingsrengöringen.
• Enhetligt luftflöde / värmeöverföring
  Öppet galler eller perforerad design möjliggör optimal varmluftscirkulation – minimerar temperaturgradienter över belastade delar.
• Lätt men ändå stark
  Optimerad sektionstjocklek minskar termisk massa (snabbare uppvärmning/kylning) samtidigt som tillräcklig lastkapacitet bibehålls.
• Anpassade konfigurationer
  Brickor, staplingsgaller, hängande fixturer eller delspecifika bon – designade för din ugnsstorlek och delgeometri.



Tekniska specifikationer

Varför välja FH®-härdningsugnsfixturer?
1. Designad för härdning – inte bara återanvända härdningsfixturer
Många butiker använder samma korgar för härdning och härdning. Härdande fixturer är ofta för tunga (hög termisk massa) och har grova ytor som fjäll och flagnar vid härdande temperaturer. FH®-härdningsfixturer är optimerade specifikt för denna applikation med lägre temperatur och lång cykel.

2. Materialval för härdning

3. Rengöring – Ingen avlagringar

• Föroxiderad yta bildar ett stabilt oxidskikt
• Inga skarpa svetsstänk eller grova gjutna ytor
• Delar kommer ut rena – minskar eller eliminerar sekundär rengöring

4. Lättvikt = energieffektiv
FH®-härdningsugnsfixturer använder tunnare, optimerade sektioner (utan att ge avkall på styrkan). Lägre termisk massa betyder:

• Snabbare uppvärmning av ugnen
• Minskad energiförbrukning
• Snabbare vändning mellan cyklerna

Ansökningar

• Lufthärdande ugnar
• Temperering av skyddande atmosfär (N₂, endogas)
• Vakuumhärdning (med lämpligt material)
• Stressavlastande (400–650°C)
• Delar: kugghjul, axlar, lager, fjädrar, verktyg, stansar, fästelement

Materialkvalitetstabell:

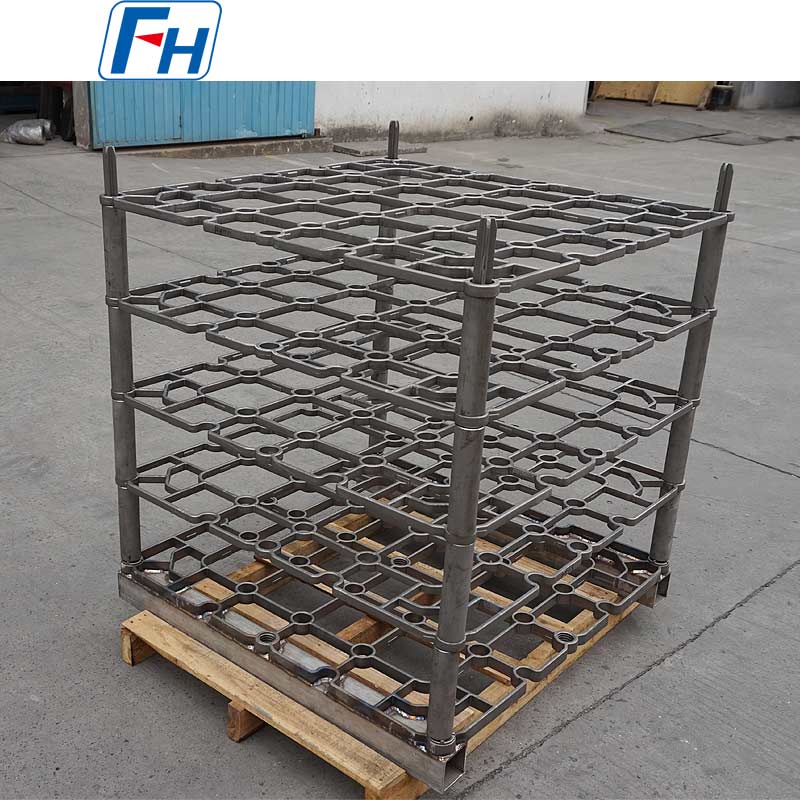

Äkta foton av FH® värmebehandlingsarmaturer

Beställningsprocess

• Tillhandahåll ugnens inre mått och delfoton
• Ange driftstemperatur och atmosfär
• Dela lastvikten per cykel
• FH® föreslår gallerdesign, materialkvalitet och tjocklek
• Produktion: 7–12 arbetsdagar
• I leveransen ingår: besiktningsprotokoll och skötselanvisningar



Vanliga frågor:

F1: Varför kan jag inte bara använda mina härdningsfixturer för härdning?
A: Du kan, men det är inte optimalt. Härdande korgar är vanligtvis tyngre (högre termisk massa, långsammare cykler) och har ofta grova ytor som kan skala och flagna vid anlöpande temperaturer, vilket potentiellt förorenar dina delar. FH®-härdningsfixturer är lättare, har släta ytor och är designade speciellt för ren, effektiv härdning.

F2: Kommer fixturen att deformeras efter många cykler?
A: Minimal. FH®-härdningsfixturer är stressavlastade under tillverkning och använder förstärkta gallerdesigner. Typisk distorsion efter 500 cykler är <2 mm över 500 mm längd. För att maximera livslängden, undvik att släcka fixturen (låt den svalna med ugnen eller i stillastående luft).

F3: Hur rengör jag fixturen?
S: Lätt stålborstning eller pärlblästring var 100–200:e cykel är vanligtvis tillräckligt. Om det bildas skal, undvik kraftig slipning – det kan skapa grova fläckar som kommer att skala igen snabbare. För fixturer av kolstål tar bort rost då och då omblästring.

F4: Erbjuder ni hängande fixturer för långa delar (skaft, stänger)?
A: Ja. FH® designar hängande träd, stiftställ och vertikala fixturer för skaft, långa rör och stänger. Vi behöver bara dellängd, hängpunktsplats och ugnshöjd.

F5: Vad är din garanti?
S: 12 månader mot tillverkningsfel (svetssprickor, materialfel). Normal termisk missfärgning, mindre ytoxidation och gradvis skevhet anses vara slitage – ej täckt. Varje fixtur inspekteras före leverans för planhet och svetsintegritet.
