Pallugnsverktyg / fixturer, brickor, galler för kontinuerlig sintring, glödgningslinjer | FH®

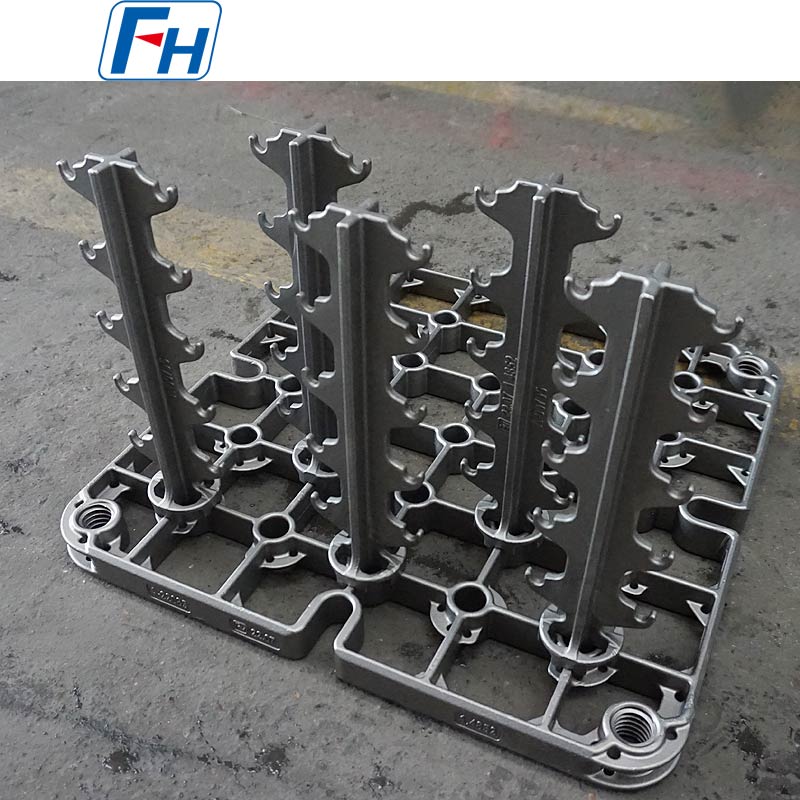

FH® Värmebehandlingsfixturer för pallugnar är specialiserade lastbärande och transporterande system utformade för värmebehandlingsugnar av palltyp. Denna ugnstyp används i stor utsträckning vid kontinuerlig värmebehandling, särskilt inom fordonskomponentindustrin, där dess fixturdesign visar principerna om standardisering, modularitet och automatisering.
Kärnkonceptet för en pallugn är: att integrera "lastbrickan" och "transportmekanismen" i en och bilda en standardiserad, återvinningsbar oberoende enhet - Pallen.

I. Kärnkoncept och verksamhetsprincip
1. Vad är en pallugn?

• Det är en kontinuerlig värmebehandlingsugn med ett slutet, ögla spår inuti eller vid sidan av den. En eller flera pallar fungerar som oberoende "mobila vagnar" som drivs av en drivmekanism (t.ex. kedja, friktionshjul, linjärmotor) längs detta spår. De cyklar igenom alla arbetsstationer: lastning, uppvärmning, blötläggning, släckning, tvättning, härdning och avlastning.

2. Fixturkärna: Pallsystemet

• Pall: Detta är inte bara lastbrickan som bär arbetsstyckena utan också en transportenhet med egen rörelsemekanism (t.ex. hjul, medar).
• Spårsystem: En fast bana som exakt styr pallens rörelse, inklusive raka sektioner, kurvor, lyftare och transfervagnar.
• Driv- och positioneringssystem: Säkerställer att lastpallar startar, stannar och överförs vid rätt tid och plats.

3. Kärnfördelar:

• Extrem flexibilitet och kontrollerbar cykeltid: Varje pall är en oberoende enhet som kan dirigeras mellan olika linjer efter behov av processen, vilket enkelt möjliggör multi-produkt, variabel cykelproduktion.
• Full Automation: Kräver inga manuella ingrepp från lastning till lossning, vilket gör den till en modell för "obemannade verkstäder."
• Utmärkt tätning och atmosfärskontroll: Avancerade tätningstekniker (t.ex. sandtätning, rulltätning, flexibel tätning) kan användas mellan pall och ugnskropp, vilket resulterar i låg atmosfärförlust och hög stabilitet.



II. Materialval

• Huvudram och hjulaxlar: RA330 är det primära valet, som balanserar hög hållfasthet, krypmotstånd och uppkolningsmotstånd. Inconel 601 är övervägd för zoner med mycket hög temperatur (>1000°C).
• Hjul/lager: Hjul använder RA330 eller högkrom gjutjärn; lager kräver speciella högtemperaturfasta smörjmedel (t.ex. molybdendisulfid, grafit) eller måste utformas som enkla strukturer med större spelrum.
• Skidor: Kiselkarbid, kiselnitrid eller grafithaltiga kompositkeramiska material med självsmörjande egenskaper.
• Spår: RA330 struktursektioner eller slitstarkt gjutjärn med hög kromhalt.



III. Typiska applikationer:

• Fordonskomponenter: Förkolning och härdning, induktionshärdning och härdningslinjer för växlar, CV-leder, drivaxlar, styrspinnar.
• Kullager: Austemperande linjer för lagerringar och rullar.
• Fästelement: Härd- och härdningslinjer för bultar, muttrar.



IV. Sammanfattning
FH® Pallugnsfixturer representerar den högsta nivån av automatisering och systematisering inom kontinuerlig värmebehandlingsverktyg. De är inte isolerade fixturer utan intelligenta logistikenheter som integrerar mekanisk drivning, termisk tätning och exakt positionering.

Deras värde ligger i att förvandla diskreta "load-treat-unload"-åtgärder till ett sömlöst, oändligt cirkulerande produktionsflöde som styrs av digitala program. Att investera i ett pallugnssystem är inte bara att köpa utrustning; det antar en "produktionslogistikfilosofi". Dess framgångsrika funktion beror på den ultimata strävan efter treenigheten av "mekanisk tillförlitlighet, termisk stabilitet och systemkontrollerbarhet." Man kan säga att "flödet av pallar sätter rytmen i produktionen."
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) är en professionell tillverkare av värmebehandlingsfixturer och värmebeständiga legeringskomponenter för industriella ugnar.

Materialkvalitetstabell:

Vanliga frågor:

F: Hur ger man förfrågan?

S: Steg 1, vänligen ge oss några detaljer om din ugn, driftstemperatur, kylmetod, lastvikt på din ugn och så vidare;

Steg 2, det är bättre att tillhandahålla 3D-ritningar;

Steg 3, när vi har tillräckligt med detaljer, kan vi designa produktritningarna och citera därefter;

F: När kan jag få priset?

S: Vi citerar vanligtvis inom 24 timmar efter att vi fått din förfrågan (förutom helger och helgdagar). Om du är mycket brådskande att få priset, vänligen maila oss eller kontakta oss på annat sätt så att vi kan erbjuda dig en offert.

F: När kommer leveransen? /Vad är leveranstiden?

S: - Provbeställning: 35 dagar efter mottagandet av hela betalningen.

-Lagerorder: 10 dagar efter mottagandet av hela betalningen

-OEM Order: 30 dagar efter mottagandet av depositionen.

F: Vad är din eftermarknadsservice?

A: 1 års garanti för alla typer av produkter;

Om du hittar några defekta tillbehör första gången kommer vi att ge dig de nya delarna gratis att byta ut i nästa beställning, som en erfaren tillverkare kan du vara säker på kvaliteten och servicen efter försäljning.

F: Vad är ditt betalningsvillkor?

A: T/T

Betalning<=10 000 USD, 100 % i förskott. Betalning> USD10000, 50% T/T i förskott, balans före leverans.

F: Vad är leveransmetoden?

S: Transporteras med DHL, UPS, EMS, Fedex, flygfrakt, sjöfrakt eller tågfrakt.
