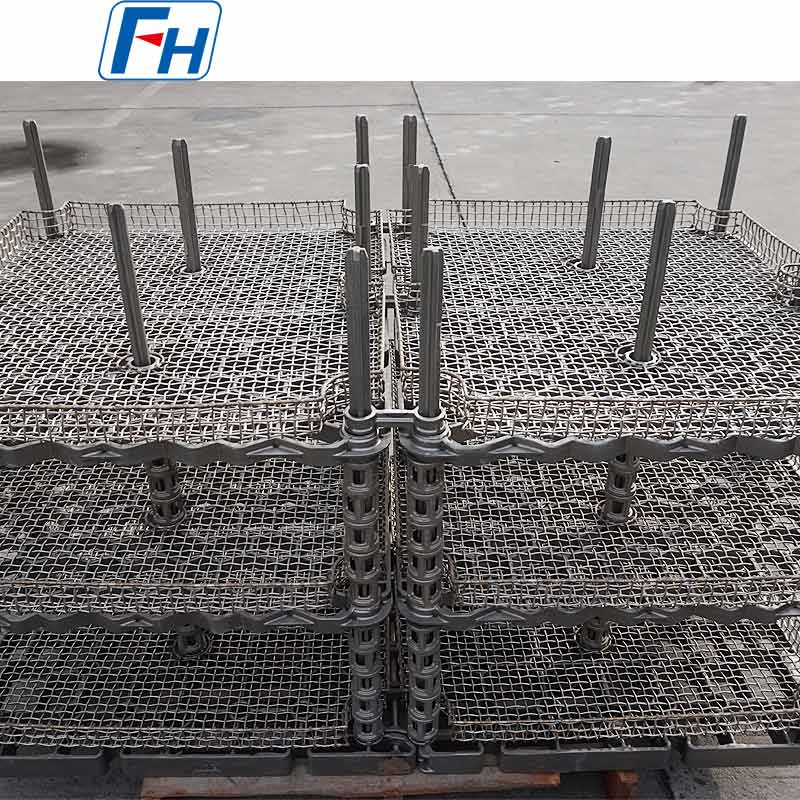

Stålpall med trådnätskorg Värmebehandlingsfixtur för glödgning och härdning | FH®

I. Kärnkoncept och strukturell sammansättning
Denna typ av fixtur består vanligtvis av två kärnkomponenter, som bildar en "bastråg avtagbar behållare"-enhet:
1. Standard brickbas

• Funktion: Fungerar som den grundläggande mobila plattformen och kärnan i strukturell styrka i hela fixturen. Det är en robust metallram (vanligtvis svetsad av värmebeständigt stål som RA330), med integrerade rörelsemekanismer (hjul eller reglage) i botten, tätande och styrande strukturer på kanterna och standardiserade positionerings- och låsgränssnitt på toppen.
• Funktioner: Perfekt kompatibel med brickugnens spår-, driv- och tätningssystem, ansvarar för exakta och stabila cykliska rörelser i produktionslinjen.

2. Utbytbar nätkorg

• Funktion: Fungerar som behållare för att direkt hålla, separera och fixera arbetsstycken. Det är en ihålig korg svetsad av värmebeständig ståltråd eller stålplåtsnät, mestadels kvadratisk eller cirkulär till formen.
• Funktioner:
  01. Hög luftgenomsläpplighet: Nätstrukturen säkerställer att värmebehandlingsatmosfären och kylmediet helt och jämnt kommer i kontakt med varje arbetsstycke.
  02. Modularitet: Nätkorgen kan snabbt och exakt anslutas till eller separeras från brickbasen via positioneringsstift, snabbspännen eller bultar.
  03. Specialisering: Skräddarsydda nätkorgar med olika inre fack och separatorer kan utformas efter form, storlek och processkrav för olika arbetsstycken, vilket möjliggör multifunktionell användning av en enda bricka.



II. Viktiga designöverväganden
1. Gränssnittsstandardisering

• Nyckeln till framgång. De mekaniska gränssnitten (positionering och låsning) och lyftgränssnitt mellan brickbasen och alla nätkorgar måste vara helt standardiserade för att säkerställa kompatibilitet över hela systemet.

2. Mesh Basket Strukturell optimering

• Balans mellan styrka och luftgenomsläpplighet: Maximera öppningsförhållandet samtidigt som du säkerställer bärighet.
• Fallförebyggande arbetsstycke: Designa maskstorlekar baserat på måtten på de minsta arbetsstyckena, eller installera finmaskiga liners.
• Enkel tömning: Inkludera öppningsbara sidodörrar eller bottendörrar för bekväm utmatning av bearbetade arbetsstycken.

3. Materialval

• Brickbas: RA330-legering, säkerställer strukturell styrka och krypmotstånd vid höga temperaturer.
• Mesh korg: AISI 314, 310S eller RA330 tråd/plåt. Välj material baserat på temperatur, atmosfär och belastningskrav; det valda materialet måste uppvisa utmärkt oxidations- och deformationsbeständighet.



III. Typiska tillämpningsscenarier
Denna typ av fixtur är särskilt lämplig för stora volymer, små till medelstora, regelbundet formade eller bulklastbara komponenter, såsom:

• Bilindustri: Fästelement (bultar, muttrar), packningar, drev, ventilsäten.
• Lagerindustri: Rullar, burar, små till medelstora lagerringar.
• Allmän maskinindustri: Standarddelar, svängtappar, kedjeplattor.
• Processtyper: Helprocessapplikationer inklusive uppkolning, karbonitrering, härdning, härdning och rengöring.



IV. Sammanfattning

Korgfixturen med bricknät är den väsentliga förlängningen av det tekniska konceptet för brickugnen. Det skiljer "logistik från process" - basen ansvarar för exakt logistik, medan nätkorgen åtar sig processrelaterad lastning. Denna design uppnår följande:

• Ultimat komprimering av produktionscykeltid
• Ultimat flexibilitet vid produktbyte
• Stabil garanti för värmebehandlingskvalitet
• Betydande minskning av den totala ägandekostnaden (TCO) för armaturer

Det är inte bara en fixtur, utan kärnan i ett "flexibelt produktionsmaterialhanteringssystem byggt kring brickugnar". Att anta denna armatur innebär att företag väljer att driva sina produktionslinjer för värmebehandling med ett systematiskt och modulärt tänk, vilket är ett avgörande steg mot effektiv smart tillverkning.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) är en professionell tillverkare av värmebehandlingsarmaturer och värmebeständiga legeringskomponenter för industriella ugnar .

Materialkvalitetstabell:

Vanliga frågor:

F: Hur ger man förfrågan?

S: Steg 1, vänligen ge oss några detaljer om din ugn, driftstemperatur, kylmetod, lastvikt på din ugn och så vidare;

Steg 2, det är bättre att tillhandahålla 3D-ritningar;

Steg 3, när vi har tillräckligt med detaljer, kan vi designa produktritningarna och citera därefter;

F: När kan jag få priset?

S: Vi citerar vanligtvis inom 24 timmar efter att vi fått din förfrågan (förutom helger och helgdagar). Om du är mycket brådskande att få priset, vänligen maila oss eller kontakta oss på annat sätt så att vi kan erbjuda dig en offert.

F: När kommer leveransen? /Vad är leveranstiden?

S: - Provbeställning: 35 dagar efter mottagandet av hela betalningen.

-Lagerorder: 10 dagar efter mottagandet av hela betalningen

-OEM Order: 30 dagar efter mottagandet av depositionen.

F: Vad är din eftermarknadsservice?

A: 1 års garanti för alla typer av produkter;

Om du hittar några defekta tillbehör första gången kommer vi att ge dig de nya delarna gratis att byta ut i nästa beställning, som en erfaren tillverkare kan du vara säker på kvaliteten och servicen efter försäljning.

F: Vad är ditt betalningsvillkor?

A: T/T

Betalning<=10 000 USD, 100 % i förskott. Betalning> USD10000, 50% T/T i förskott, balans före leverans.

F: Vad är leveransmetoden?

S: Transporteras med DHL, UPS, EMS, Fedex, flygfrakt, sjöfrakt eller tågfrakt.
