Produktöversikt
FH® legering tillverkar specialanpassade W-typ strålningsrör för industriella värmebehandlingsugnar, designade för indirekta uppvärmningsapplikationer där stabil värmeöverföring, hög temperaturbeständighet och långsiktig strukturell tillförlitlighet krävs.

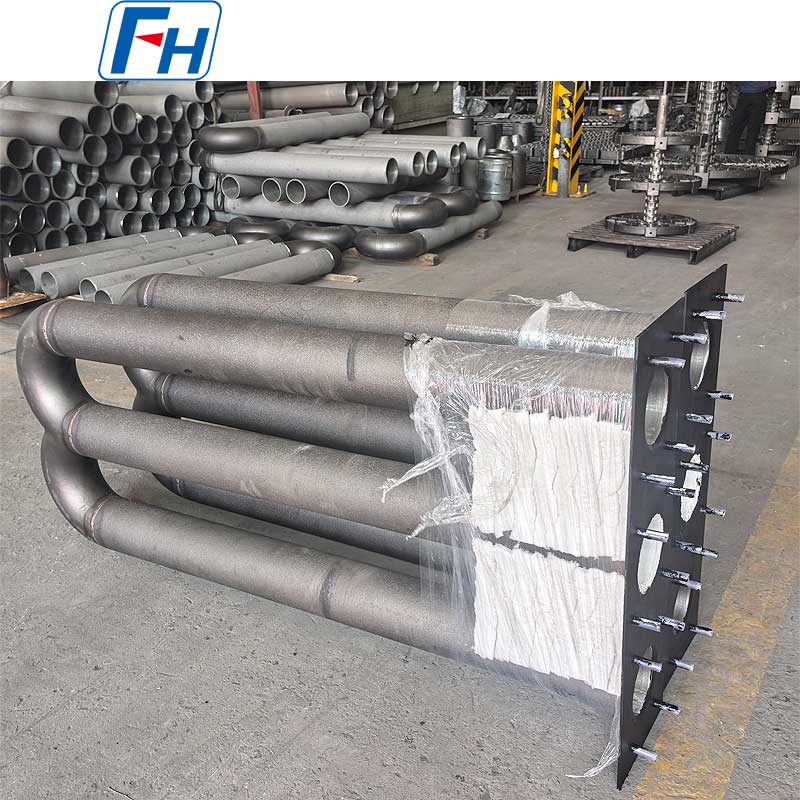

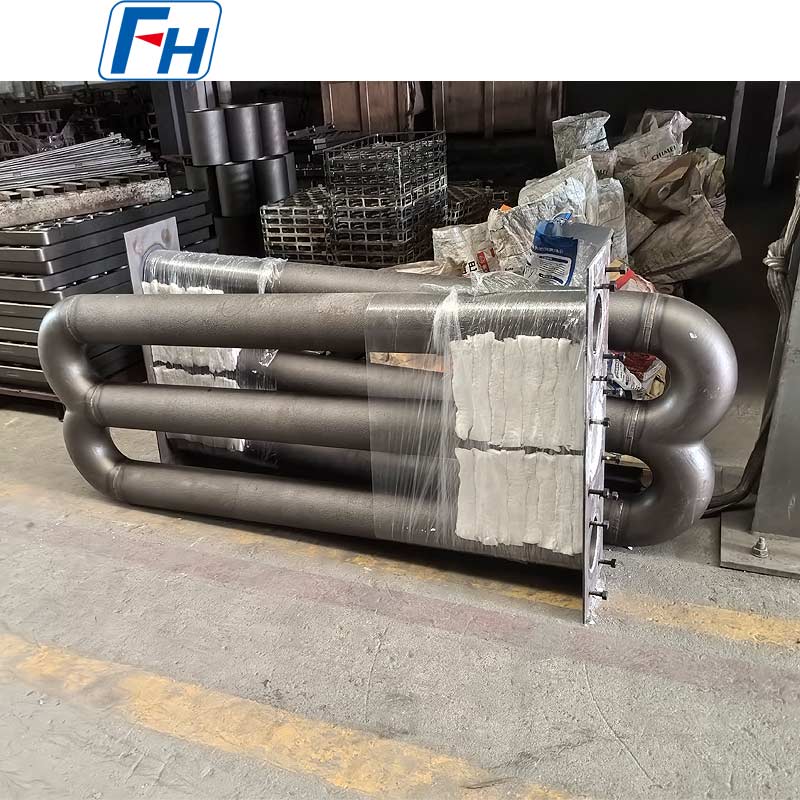

Detta W-formade strålrör är tillverkat av HT värmebeständig legering med en total storlek på 1860 × 610 mm. Dess multipass W-konfiguration ger en stor effektiv strålningsyta i ett relativt kompakt ugnsutrymme, vilket gör den lämplig för industriella ugnar som kräver effektiv och enhetlig uppvärmning.
Varje strålrör kan tillverkas enligt kundens ugnsdimensioner, brännararrangemang, flänsdesign, rördiameter och driftsförhållanden.

Produktspecifikationer

Anpassade storlekar, material, rördiametrar och flänsstrukturer är tillgängliga enligt ritningar eller ugnsdriftsförhållanden.

Vad är ett strålningsrör av W-typ?
Ett strålningsrör av W-typ är en indirekt ugnsuppvärmningskomponent som består av flera raka rörsektioner anslutna genom returböjar för att bilda en W-formad gasbana.
Under ugnsdrift strömmar heta förbränningsgaser genom strålningsrörets inre passage. Värme överförs genom den värmebeständiga legeringsrörväggen och strålas in i ugnskammaren utan att tillåta förbränningsgaserna att komma i direkt kontakt med arbetsstyckena.
Denna design används vanligtvis när ugnsatmosfären eller produktytan behöver förbli isolerad från förbränningsprodukter.
Jämfört med enklare konstruktioner av rak eller U-typ kan W-konfigurationen ge en större strålningsyta i den tillgängliga ugnskammaren.

Huvudegenskaper hos vårt strålrör av typen HT W
HT värmebeständig legeringskonstruktion
Röret är tillverkat av värmebeständig legering av HT-kvalitet, utvald för krävande ugnsmiljöer med hög temperatur.
Materialet ger bra motstånd mot:

• Oxidation vid hög temperatur

• Upprepade uppvärmnings- och kylcykler

• Termisk deformation

• Ugnsatmosfär attack

• Långvarig service med hög temperatur


Materialvalet kan även justeras efter ugnstemperatur, atmosfär och förväntad livslängd.

Stor värmestrålningsyta
Den W-formade konfigurationen skapar flera värmesektioner inom en strålrörsenhet.
Detta bidrar till att öka den tillgängliga strålningsytan och gör det möjligt för ugnsdesigners att effektivt använda värmekammaren.
Konfigurationen på 1860 × 610 mm som visas här är tillverkad för en kunds specifika ugnsinstallation.

Specialdesignad för ugnsinstallation
Strålande rör är inte standardprodukter.
Dimensioner behöver normalt matcha befintliga:

• Ugnskammare

• Brännare

• Recuperator

• Monteringsfläns

• Ugnsvägg

• Rörstöd

• Gasflödeskrav


FH® Alloy kan tillverka W strålningsrör enligt en befintlig 2D-ritning, 3D-modell eller fysiskt prov.
Om kunden inte har en komplett ritning kan driftinformation även tillhandahållas för teknisk utvärdering.

Kraftig ugnskonstruktion

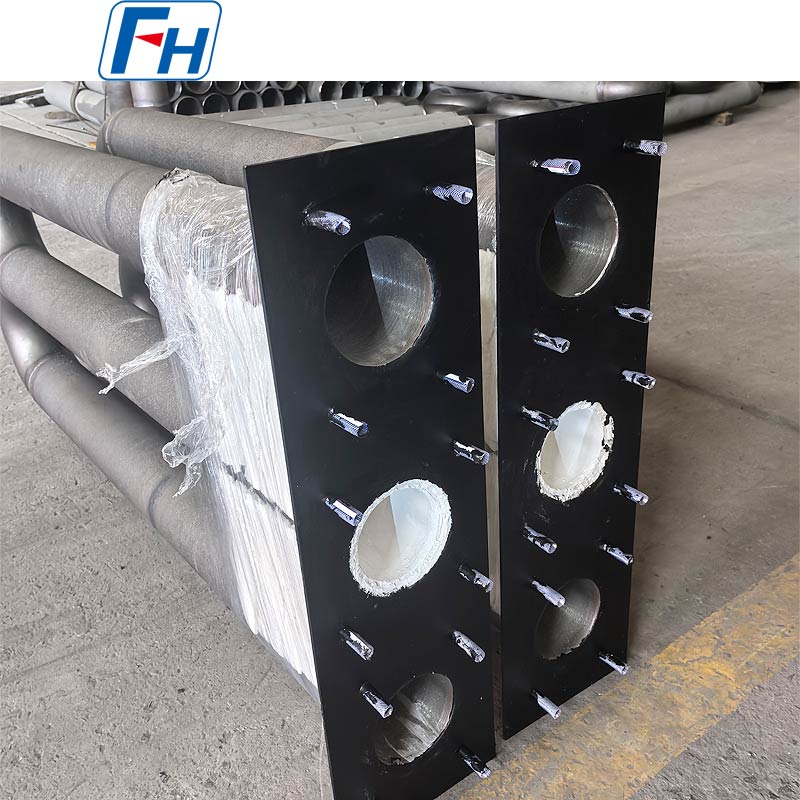

W-strålröret som visas på produktbilden använder en robust flersektionskonstruktion med en integrerad monteringsfläns.

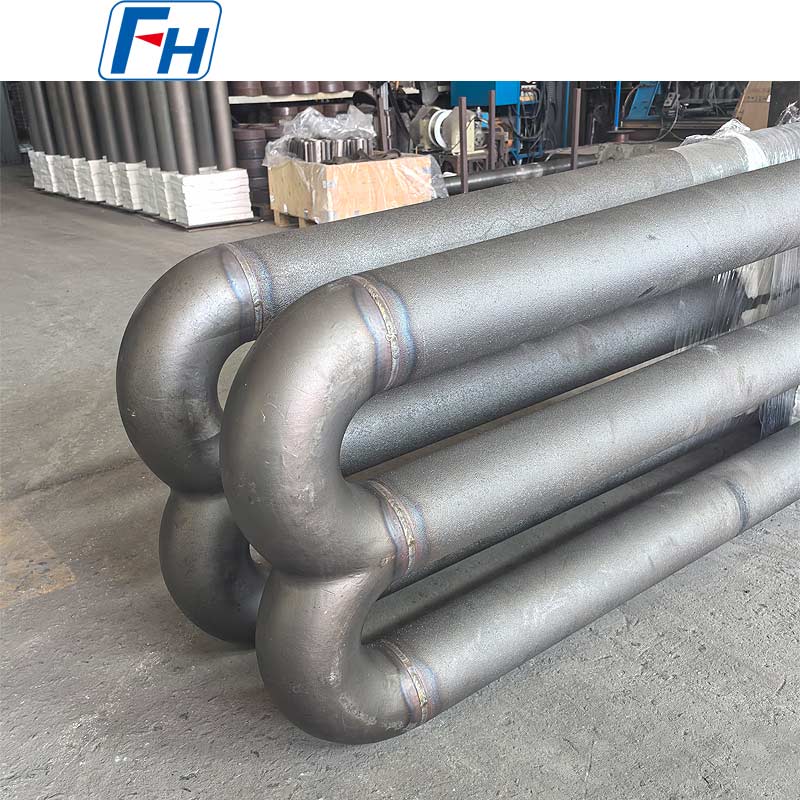

Kritiska områden som röranslutningar, returböjar och flänsgränssnitt tillverkas med hänsyn till dimensionsnoggrannhet eftersom dessa områden är särskilt viktiga för tillförlitlig drift under upprepad termisk cykling.

Typiska applikationer
FH® Alloy W typ strålrör kan användas i ett brett utbud av industriella värmesystem, inklusive:

• Värmebehandlingsugnar

• Kontinuerliga ugnar

• Glödgningsugnar

• Förkolningsugnar

• Härdande ugnar

• Rullhärdsugnar

• Industriella värmeugnar

• Ugnar med skyddande atmosfär

• Ugnar för metallbearbetning


De är särskilt lämpliga för applikationer där indirekt uppvärmning och kontrollerad ugnsatmosfär krävs.

Varför HT-legering används för ugnsstrålningsrör
Strålande rör utsätts kontinuerligt för svåra driftsförhållanden.
Under drift kan röret uppleva höga interna gastemperaturer, externa ugnstemperaturer, oxidation och upprepad termisk expansion och sammandragning.
Därför måste strålningsrörmaterial ge mer än mekanisk hållfasthet vid rumstemperatur.
HT värmebeständig legering är designad för applikationer med förhöjda temperaturer och kan ge kombinationen av oxidationsbeständighet och hög temperatur strukturell stabilitet som krävs för industriella ugnskomponenter.
Rätt material bör dock alltid väljas i enlighet med faktiska driftsförhållanden.
FH® Alloy kan tillverka strålningsrör i olika värmebeständiga legeringskvaliteter beroende på:
Driftstemperatur · Ugnsatmosfär · Brännartyp · Rördimensioner · Uppvärmningscykel · Förväntad livslängd

Custom W Type Radiant Tube Manufacturing
FH® Alloy fokuserar på anpassade ugnskomponenter snarare än bara produkter i standardstorlek.
För strålningsrör av W-typ kan vi skräddarsy:
Rörkonfiguration
W-typ, U-typ, I-typ, M-typ, P-typ, rak typ och speciella böjda strålningsrör är tillgängliga.
Mått
Följande parametrar kan tillverkas enligt din ritning:

• Total längd

• Total bredd

• Rörets ytterdiameter

• Rörets väggtjocklek

• Mittavstånd

• Böjradie

• Flänsmått

• Monteringshålspositioner


Material
Olika värmebeständiga legeringskvaliteter kan levereras enligt driftsförhållanden och kundkrav.
Fläns & monteringsstruktur
Flänsar, monteringsplattor och anslutningskonstruktioner kan tillverkas för att matcha den befintliga ugnsinstallationen.

Radiant Tube Manufacturing & Quality Control
För att förbättra dimensionskonsistensen och servicetillförlitligheten kontrollerar FH® Alloy de viktiga tillverkningsstegen för varje anpassat strålrör.
Typiska produktions- och inspektionsprocedurer inkluderar:
Materialförberedelse → Rörbearbetning → Böj-/anslutningsförberedelse → Montering → Svetsning → Dimensionell inspektion → Ytinspektion → Slutbesiktning → Packning
Beroende på design och kundspecifikation kan ytterligare material eller kvalitetskontrolldokumentation tillhandahållas.

Information som krävs för offert
För en snabbare offert, vänligen skicka oss:

1. Strålande rörteckning

2. Rörets ytterdiameter and wall thickness

3. Övergripande mått

4. Materialspecifikation

5. Driftstemperatur

6. Ugnsatmosfär

7. Brännare type

8. Nödvändig kvantitet


Om en fullständig ritning inte är tillgänglig kan du skicka oss bilder på det befintliga strålröret tillsammans med huvudmått och ugnsdriftsförhållanden.
Vårt ingenjörsteam kan utvärdera informationen före produktion.

Varför välja FH® Alloy?
FH® Alloy är specialiserat på tillverkning av värmebeständiga legeringsugnskomponenter för industriella värmebehandlingsapplikationer.
Vårt produktsortiment inkluderar:

• Strålande rör

• Ugnsrullar

• Värmebehandlingsarmaturer

• Värmebehandlingsbrickor

• Värmebehandlingskorgar

• Ugnsgaller

• Centrifugalgjutna rör

• Värmebeständiga legeringsgjutgods

• Skräddarsydda ugnstillbehör


Vi stödjer ritningsbaserad och applikationsbaserad anpassning för ersättningsprojekt och nya ugnsprojekt.

Custom W Type Radiant Tubes från FH® Alloy
Letar du efter en tillverkare av W-typ strålrör för din värmebehandlingsugn?
FH® Alloy tillhandahåller anpassade värmebeständiga legeringsstrålningsrör baserat på dina ritningar och faktiska ugnsdriftsförhållanden.
Skicka oss din ritning, mått, materialspecifikation och arbetstemperatur för teknisk utvärdering och offert.

FAQ
F1: Kan du tillverka 1860 × 610 mm W-typ strålrör?
Ja. FH® Alloy kan tillverka denna HT W-typ strålningsrörspecifikation och kan även anpassa dimensionerna enligt din ugnsdesign.

F2: Vad är fördelen med ett strålrör av W-typ?
Den W-formade strukturen skapar en längre flergångsvärmeväg och en större strålningsyta inom ett relativt kompakt ugnsinstallationsområde.

F3: Kan rördiametern och väggtjockleken anpassas?
Ja. Rördiameter, väggtjocklek, centrumavstånd, böjradie, övergripande dimensioner och anslutningsstrukturer kan alla anpassas.

F4: Kan du leverera monteringsplattan och isoleringsblocken tillsammans?
Ja. Strålröret kan levereras som en komplett enhet med monteringsplattor, isoleringsblock, reglar och relaterade installationskomponenter.

F5: Kan HT-material ersättas med en annan legering?
Ja. Material kan väljas efter driftstemperatur, ugnsatmosfär, brännarförhållanden och förväntad livslängd.

F6: Kan du reproducera ett befintligt strålrör av W-typ?
Ja. Ersättningsrör kan tillverkas enligt originalritningar, prover, fotografier eller uppmätta mått.
