FH® stapelbara värmebehandlingskorgar för vakuumugnstillämpningar

Märke: FH®

Certifiering: ISO9001, ISO14001

Material: Värmebeständigt rostfritt stål

Materialklass: 1.4848

Storlek: Anpassad efter dina ritningar

Driftstemperatur: 1100℃

MOQ: 2 stycken

Kontakta oss
PREV：FH® långvariga metallnätskärmar för kontinuerlig produktion
NÄSTA：Ingen nästa artikel
  • Parameter
  • Kontakta oss

FH® stapelbar värmebehandlingskorg
The FH® Stackable Heat Treatment Basket is designed to maximize furnace space utilization and improve production efficiency in industrial heat treatment operations. Featuring a durable stackable structure, this basket allows safe multi-layer loading while maintaining uniform heat circulation and excellent dimensional stability under high-temperature conditions.

Manufactured from premium heat-resistant alloy materials, FH® stackable baskets are ideal for demanding applications in vacuum furnaces, batch furnaces, trolley furnaces, and continuous heat treatment systems.

Nyckelfunktioner

Stapelbar design för högre ugnskapacitet
The optimized stackable structure enables multiple baskets to be safely stacked, increasing furnace loading efficiency and reducing operating costs.

Utmärkt högtemperaturbeständighet
Tillverkad av förstklassigt värmebeständigt legerat stål som kan motstå temperaturer upp till 1200°C utan deformation.

Enhetlig värmefördelning
Konstruktion med öppen ram säkerställer konsekvent luftflöde och jämn uppvärmning, vilket minimerar distorsion och värmebehandlingsdefekter.

Hållbar och korrosionsbeständig
Avancerat materialval och ytbehandling ger enastående motståndskraft mot oxidation, korrosion och termisk utmattning.

Kraftig lastkapacitet
Konstruerad för att stödja tunga arbetsstycken och produktionsmiljöer med stora volymer samtidigt som strukturell stabilitet bibehålls.

Anpassningsbara lösningar
Finns i anpassade storlekar, strukturer och lastkapaciteter för att matcha olika ugnssystem och krav på arbetsstycket.

Ansökningar

FH® stapelbara värmebehandlingskorgar används ofta för:

  • Vakuum värmebehandling
  • Förkolnings- och glödgningsprocesser
  • Värmebehandling av stål- och legeringskomponenter
  • Bearbetning av fordons- och flygdelar
  • Industriella serieproduktionslinjer
  • Kontinuerliga och vagnsugnssystem

Tekniska specifikationer

Parameter Specifikation
Material Högtemperaturlegerat stål
Maximal arbetstemperatur 1200°C
Struktur Stapelbar modulär design
Lastkapacitet 100–1000 kg (anpassningsbar)
Mått Anpassade storlekar tillgängliga
Ytbehandling Oxidationsbeständig beläggning


Varför välja FH® stapelbara värmebehandlingskorgar?
Förbättra ugnseffektiviteten
Öka ugnens lastkapacitet och optimera produktionskapaciteten med staplingsbara konfigurationer.

Minska driftskostnaderna
Effektiv stapling minskar ugnscykler, energiförbrukning och arbetskostnader.

Lång livslängd
Premiumlegeringsmaterial säkerställer överlägsen hållbarhet under upprepade termiska cykler.

Precisionstillverkning
FH® tillhandahåller högprecisionstillverkning för att säkerställa dimensionell överensstämmelse och driftsäkerhet.

Global industriell erfarenhet
Tillförlitlig av industriella värmebehandlingstillverkare över hela världen för pålitliga verktygslösningar för hög temperatur.

Materialkvalitetstabell:

Värmebeständigt stål
/ GB DIN ASTM JIS Kemisk sammansättning (%) Maximal drifttemperatur
C Si Mn Cr Ni Nb/Cb Mo Annat
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 4.00 - 6.00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1.00 - 2.50 ≤2,00 19.00 - 23.00 8.00 - 12.00 - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - HAN SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 27.00 11.00 - 14.00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - HEJ SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 19.00 - 22.00 - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 33.00 - 37.00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 33.00 - 37.00 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 18.00 - 21.00 36.00 - 39.00 1,20-1,80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 23.00 - 25.00 23.00 - 25.00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 28.00 33.00 - 37.00 - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 31.00 - 33.00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 58.00 - 62.00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 64.00 - 68.00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 ≤1,50 27.00 - 30.00 47.00 - 50.00 - ≤0,50 B:4,0 - 5,5 1200℃

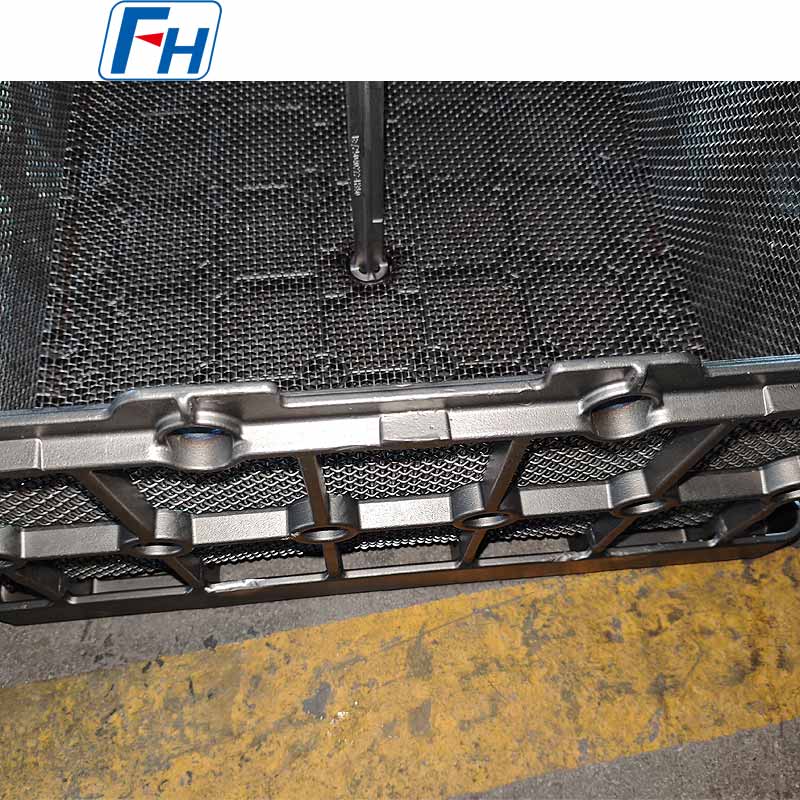

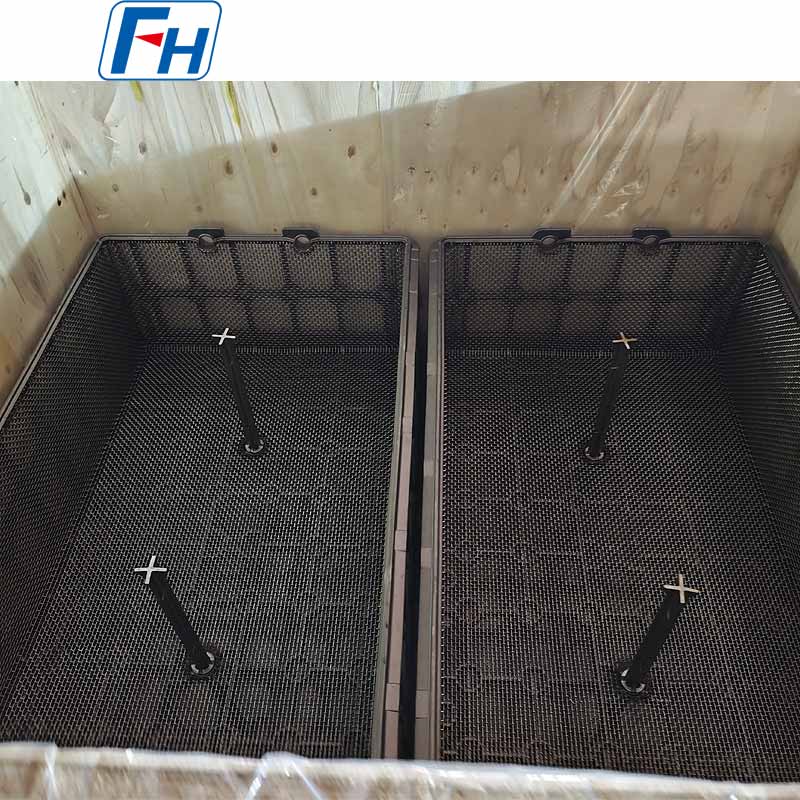

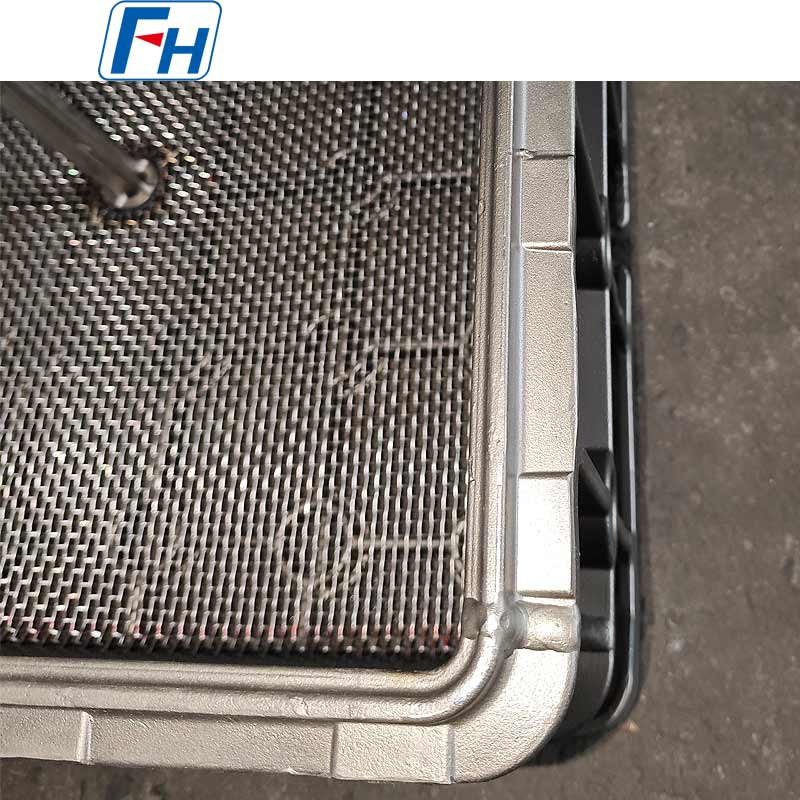

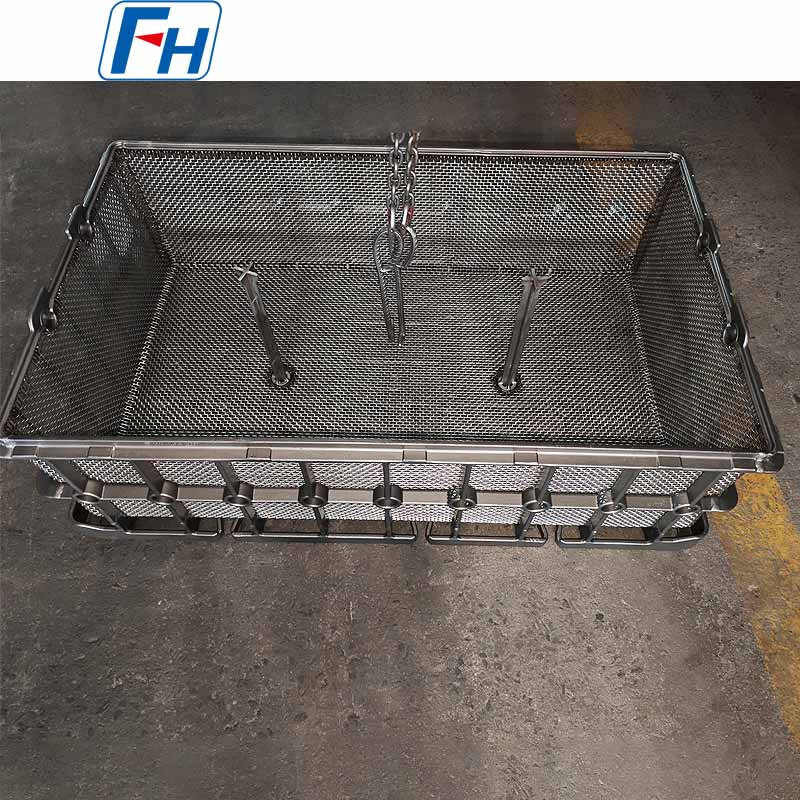

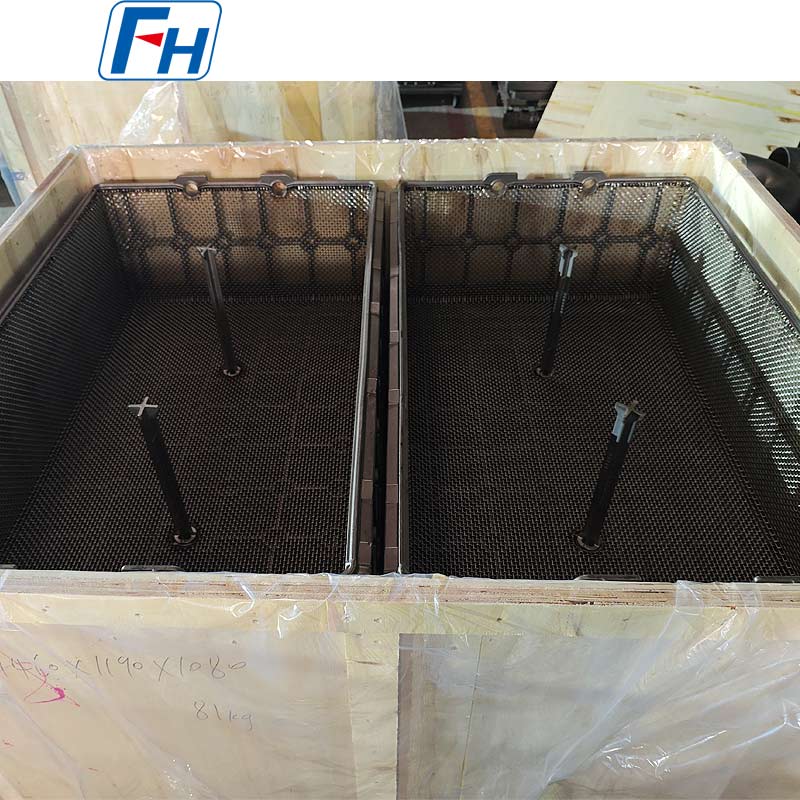

Äkta foton av FH® värmebehandlingsarmaturer



Vanliga frågor:
F: Vilka material används för FH® stapelbara värmebehandlingskorgar?
S: FH®-korgar är tillverkade av högtemperaturvärmebeständigt legerat stål för utmärkt hållbarhet och termisk stabilitet.

F: Vilka ugnstyper är kompatibla med dessa korgar?
S:  De är lämpliga för vakuumugnar, vagnugnar, batchugnar och kontinuerliga värmebehandlingssystem.

F: Kan korgens storlek och lastkapacitet anpassas?
A: Ja. FH® tillhandahåller skräddarsydda dimensioner, strukturer och lastkapaciteter baserat på dina krav på ugnen och arbetsstycket.

F: Vad är den maximala arbetstemperaturen?
S:  FH® stapelbara värmebehandlingskorgar tål vanligtvis temperaturer upp till 1200°C.

F: Vilka är fördelarna med den stapelbara designen?
S: Den stapelbara strukturen förbättrar ugnsutrymmesutnyttjandet, ökar produktionseffektiviteten och minskar driftskostnaderna.

Relaterade produkter
OM OSS
Kvalitet är vår kärnkonkurrenskraft
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM FH® stapelbara värmebehandlingskorgar för vakuumugnstillämpningar Suppliers and FH® stapelbara värmebehandlingskorgar för vakuumugnstillämpningar Factory.
Våra primära produkter inkluderar värmebehandlingsfixturer, strålningsrör, ugnsrullar, fläktblad, ugnsskenor, hjul och olika andra legeringsdelar för ugnar. Vi erbjuder teknisk assistans för att skräddarsy eller optimera dina värmebehandlingsarmaturer, vilket hjälper våra kunder att upptäcka kostnadseffektiva lösningar för att förbättra effektiviteten i deras värmebehandlingsverksamhet.
Visa mer
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Etablerat i

  • 0+

    Exportländer

  • 0Ton

    Månatlig produktionskapacitet

  • 0+

    Anställda

Hedersbevis
  • 2015 enastående leverantör
  • 2016 enastående leverantör
  • 2017 enastående leverantör
  • 2018 enastående leverantör
  • China Heat Treatment Industry Association
  • Formulär för registrering av utrikeshandel
  • 1
  • 4
  • 3
Nyheter
Värmebehandlingskorgar Industry knowledge

Hur mycket kostar värmebehandlingskorgarna | FH® påverka den termiska effektiviteten?

Den Värmebehandlingskorgar | FH® fungerar som en brygga för arbetsstyckelastning och värmeöverföring i ugnen. Dess design bestämmer direkt utnyttjandegraden av termisk energi.

1. Förbättra enhetligheten i värmeledning: Att använda legeringsmaterial med hög värmeledningsförmåga och uppnå en jämn yta genom investeringsgjutning kan upprätthålla en enhetlig fördelning av värmeflödet under en temperaturskillnad på hundratals grader Celsius, vilket avsevärt minskar förekomsten av varma och kalla punkter.
2. Minska värmecykelförlusterna: Den patenterade legeringen med hög temperaturbeständighet och korrosionsbeständighet bibehåller en intakt struktur under snabba uppvärmnings-/kylningscykler, vilket minskar värmeförluster orsakade av korgdeformation.
3. Öka belastningstätheten: Strukturen som är optimerad för olika ugnstyper (kammare, påskjutare, vakuum, grop, klocktyp) gör att fler arbetsstycken kan inrymmas i en enda uppvärmningsprocess, vilket ökar värmebehandlingens produktionskapacitet per tidsenhet.
4.Energibesparing och förbrukningsminskning: Experimentella data visar att efter användning av högeffektiva värmebehandlingskorgar | FH®, kan den totala energiförbrukningen minskas med cirka 8%–12%, särskilt på storskaliga kontinuerliga produktionslinjer.

Hur man minskar risken för deformation av arbetsstycket vid användning av värmebehandlingskorgar | FH®?

Arbetsstycken är benägna att deformeras i högtemperaturmiljöer på grund av ojämnt stöd eller koncentrerad termisk stress. En rimlig korgdesign är nyckeln.

1.Exakt storlek och layout av stödpunkter: Genom tredimensionell laserdetektering, se till att avståndet mellan de interna stödblocken i korgen kontrolleras under 200 mm, vilket säkerställer enhetlig kraft på arbetsstycket och avsevärt minskar risken för skevning.
2. Struktur med hög styvhet och inbäddade förstärkningsribbor: Användning av förstärkningsribbor och intelligenta frigöringsfogar för att förbättra korgens totala styvhet och förhindra små förskjutningar under värmecykler.
3. Justerbart bricksystem: Brickans höjd och lutningsvinkel kan justeras flexibelt efter formen på arbetsstycket för att undvika plastisk deformation orsakad av lokalt tryck.
4. Övervakning av termisk cykel och återkoppling i realtid: I samarbete med FMS intelligenta värmebehandlingshanteringssystem utförs en sluten kretsstyrning av temperatur och uppvärmnings-/kylahastigheter för att säkerställa att den termiska spänningen ligger inom ett säkert intervall.

Hur integreras värmebehandlingskorgen från Wuxi Junteng Fanghu Alloy Technology Co., Ltd. i den automatiserade produktionslinjen?

På moderna produktionslinjer för kontinuerlig värmebehandling, snabb och pålitlig integrering av värmebehandlingskorgar | FH® är en nyckellänk för att uppnå effektiv automatisering.

1. Modulärt snabbt byte: Korgen använder standardiserade gränssnitt och kan dockas med transport- och lastmanipulatorer inom tiotals sekunder, vilket avsevärt minskar tiden för linjebyte.
2. Samarbete med robotarmar: Positioneringshål är reserverade på korgens yta, och den visionstyrda robotarmen kan uppnå exakt grepp och placering, vilket säkerställer att lastningspositionen för varje arbetsstycke är konsekvent.
3. Datasammankoppling: RFID/sensorer är inbäddade i korgen för att uppnå realtidsspårning av arbetsstyckessatser och temperaturhistorik. Data laddas direkt upp till FMS-systemet på fabriksnivå för produktionsövervakning.
4.Kompatibilitet med flera ugnstyper: Oavsett om det är en kammar-, vakuum- eller saltbadugn, kan korgen snabbt anpassas genom justerbara konsoler för att möta automatiseringskraven för olika processer.
