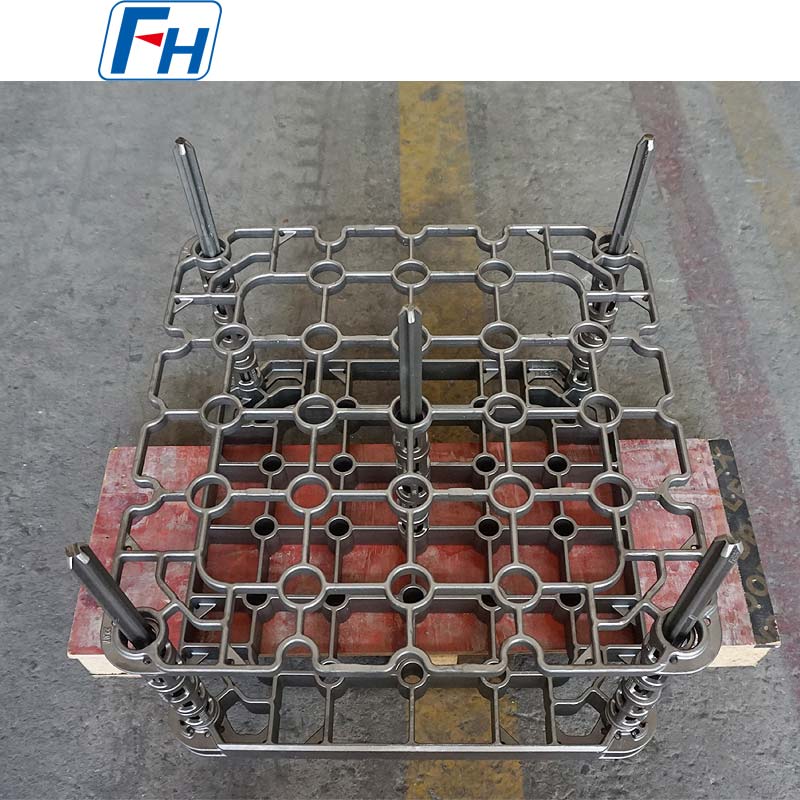

1.4848 Alloy oljekylda brickfixturer Lämpliga för ugnar av lådtyp | FH®

I. Kärnfunktioner

• Statisk uppvärmningsmiljö: Till skillnad från kontinuerliga ugnar är atmosfären inuti en ugn av lådtyp (mest luft eller skyddsgas kan införas) i grunden naturlig konvektion eller lätt forcerad konvektion, med värmeledning och strålning som de huvudsakliga värmeöverföringsmetoderna. Armaturens utformning måste undvika allvarliga hinder av värmeflödet.
• Batchdrift och manuell laddning/avlastning: Fixturer måste ofta tas ut ur och sättas in i högtemperaturugnskammaren manuellt eller med enkla maskiner (såsom gaffeltruckar, handtruckar). Därför måste armaturerna ha en solid struktur, måttlig vikt och vara lätta att klämma och hantera.
• Höga krav på mångsidighet och flexibilitet: En ugn av en låda behöver ofta bearbeta delar av olika storlekar och former, så dess fixturer måste ha stark anpassningsförmåga.



II. Huvudtyper och strukturella former
Fixturer för ugnar av lådtyp är i allmänhet relativt enkla i strukturen, vilket betonar praktiska egenskaper och hållbarhet.
1. Universalbrickor och bottenplattor

• Struktur: Fyrkantiga eller rektangulära platta plattor gjorda av värmebeständiga stålplåtar (t.ex. 310S, 330) eller gjutgods. Hål kan borras på plattorna för att minska vikten och främja luftcirkulationen.
• Användning: Håll arbetsstycken direkt eller tjäna som grundläggande bärande plattformar för placering av andra fixturer.
• Designnyckelpunkter: Måste vara extremt platt och tjock för att förhindra kraftig skevhet under upprepade uppvärmnings- och kylcykler. Lyfthål eller gaffeltruckar finns vanligtvis vid kanterna.

2. Stativ och stöd

• Struktur: Flerskiktiga ramar svetsade av värmebeständiga stålstänger, rör eller profiler.
• Användning: Används för att stapla eller placera arbetsstycken i lager (t.ex. långa skaft, stänger, stansar), för att maximera utnyttjandet av ugnskammarhöjden och underlätta varmluftscirkulationen mellan lagren.
• Designnyckelpunkter: Lagerhöjderna kan justeras eller utformas med standardavstånd. Strukturen måste vara stabil för att förhindra tippning.

3. Speciella fixturer och jiggar

• Struktur: Enkla fasthållnings- eller stödanordningar utformade för deformationsbenägna arbetsstycken (t.ex. tunnväggiga ringar, långa ställningar, precisionsformar).
• Princip: Begränsa den fria deformationen av arbetsstycken under värmebehandling genom bultar, klämmor eller egenvikt.
• Exempel: Expansionsringar för att förhindra ovalisering av ringformade delar; flerpunkts V-formade stöd för att förhindra böjning av långa stavar.

4. Fixturer av burk och lådtyp (för skyddande atmosfärer)

• Struktur: Förseglade burkar eller lådor med lock för omslutning av arbetsstycken. Skyddsgaser (t.ex. kväve, argon) kan införas inuti, eller fasta förkolningsmedier (t.ex. förgasare) kan placeras.
• Användning: Förverkliga enkel skyddande atmosfär värmebehandling eller kemisk värmebehandling i vanliga ugnar av lådtyp.
• Material: 310S rostfritt stål används ofta, vilket kräver utmärkt tätningsprestanda vid hög temperatur.



III. Materialval
Viktiga överväganden: Högtemperaturhållfasthet, oxidationsbeständighet, termisk utmattningsbeständighet och kostnad.
Vanligt använda material:
1. AISI 310S (2520): Det mest kostnadseffektiva alternativet med utmärkt oxidationsbeständighet, lämplig för luftugnar eller milda uppkolande atmosfärer under 950°C.
2. RA 330: Vald för högre temperaturer (upp till 1150°C), tyngre belastningar eller potentiella milda uppkolningsrisker, vilket ger bättre styrka och längre livslängd än 310S.
3. Gjutgods (t.ex. gjutjärn med hög kromhalt): Används för tillverkning av dynor eller konsolbaser med komplexa former och slitstarka krav.
Anmärkningar: Vanligt kolstål bör undvikas i luftugnar eftersom det oxiderar extremt snabbt, vilket resulterar i kort livslängd och allvarlig förorening.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) är en professionell tillverkare av värmebehandlingsarmaturer och värmebeständiga legeringskomponenter för industriella ugnar.

Materialkvalitetstabell:

Vanliga frågor:

F: Hur ger man förfrågan?

S: Steg 1, vänligen ge oss några detaljer om din ugn, driftstemperatur, kylmetod, lastvikt på din ugn och så vidare;

Steg 2, det är bättre att tillhandahålla 3D-ritningar;

Steg 3, när vi har tillräckligt med detaljer, kan vi designa produktritningarna och citera därefter;

F: När kan jag få priset?

S: Vi citerar vanligtvis inom 24 timmar efter att vi fått din förfrågan (förutom helger och helgdagar). Om du är mycket brådskande att få priset, vänligen maila oss eller kontakta oss på annat sätt så att vi kan erbjuda dig en offert.

F: När kommer leveransen? /Vad är leveranstiden?

S: - Provbeställning: 35 dagar efter mottagandet av hela betalningen.

-Lagerorder: 10 dagar efter mottagandet av hela betalningen

-OEM Order: 30 dagar efter mottagandet av depositionen.

F: Vad är din eftermarknadsservice?

A: 1 års garanti för alla typer av produkter;

Om du hittar några defekta tillbehör första gången kommer vi att ge dig de nya delarna gratis att byta ut i nästa beställning, som en erfaren tillverkare kan du vara säker på kvaliteten och servicen efter försäljning.

F: Vad är ditt betalningsvillkor?

A: T/T

Betalning<=10 000 USD, 100 % i förskott. Betalning> USD10000, 50% T/T i förskott, balans före leverans.

F: Vad är leveransmetoden?

S: Transporteras med DHL, UPS, EMS, Fedex, flygfrakt, sjöfrakt eller tågfrakt.
