HU U-formad strålningsrör – Ø152,4 × Ø142,8 × 2154,24 mm

Anpassad strålningsrör med stor diameter för industriugnar | FH® legering
FH® legering tillverkar HU U-formade strålningsrör för industriugnar, värmebehandlingsugnar och indirekta värmesystem med hög temperatur.

Detta skräddarsydda strålrör är tillverkat av HU värmebeständig legering med en rörspecifikation på Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Den U-formade strukturen med stor diameter ger en utökad värmestrålningsyta samtidigt som den upprätthåller ett kompakt ugnsinstallationsarrangemang. Produkten kan även levereras som en komplett enhet med högtemperaturisoleringsblock, monteringsbottenplåtar och kundanpassade installationskomponenter.

FH® Alloy stöder OEM-tillverkning enligt kundritningar, ugnsdimensioner, driftsförhållanden och ersättningskrav.

Produktspecifikationer

U-formad strålningsrör Dimensioner
Huvudspecifikationen för detta strålningsrör är:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Ytterdiameter: Ø152,4 mm

• ID – Innerdiameter: Ø142,8 mm

• Nominell väggtjocklek: 4,8 mm

• L – Längd: 2154,24 mm


Andra strukturella dimensioner kan anpassas, inklusive:

• C – Mittavstånd

• H – Total höjd

• R – U-böjningsradie

• Rak benlängd

• Monteringsplattans mått

• Monteringshålspositioner

• Dimensioner för isoleringsblock

• Inlopps-/utloppsanslutningsmått


Alla mått kan tillverkas enligt kundritningar eller befintliga ugnsmått.

HU värmebeständig legering
HU är en värmebeständig gjutlegeringskvalitet med högt krom och hög nickelhalt som vanligtvis används för komponenter som arbetar i industriella miljöer med hög temperatur.

För strålningsrörapplikationer ger HU-material egenskaper som:

• Bra högtemperaturhållfasthet

• Bra oxidationsbeständighet

• Stabil prestanda under långvarig termisk exponering

• Lämplig motståndskraft mot upprepade uppvärmnings- och kylcykler

• Bra strukturell stabilitet för industriella ugnstillämpningar


Den faktiska serviceprestandan för ett strålrör beror på mer än bara materialkvalitet. Driftstemperatur, ugnsatmosfär, brännarförhållanden, termisk cykling, rörgeometri och ugnsdriftspraxis bör också beaktas.

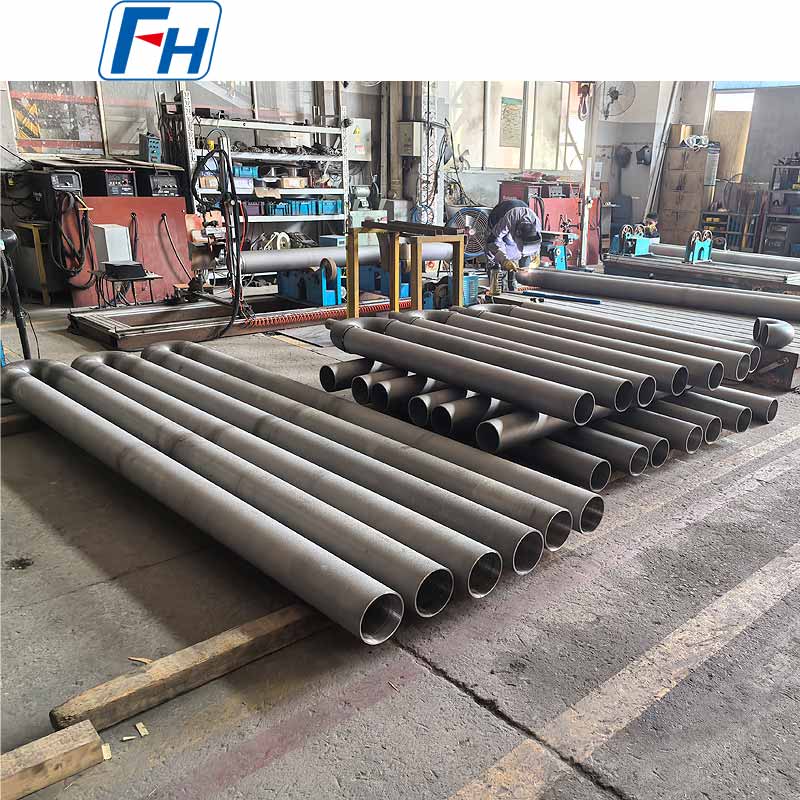

U-formad struktur med stor diameter
Med en ytterdiameter på Ø152,4 mm är denna produkt utformad som ett relativt stort U-format strålrör för industriella ugnssystem som kräver en rejäl värmestrålningsyta.
Strukturen består av två långa parallella rörsektioner förbundna med en U-böj.

Denna konfiguration ger:

• Förlängd strålningsvärmebana

• Stor värmeyta

• Kompakt ugnsarrangemang

• Stabil indirekt uppvärmning

• Flexibel centrumavståndsdesign

• Anpassningsförmåga till olika ugnslayouter


Jämfört med ett enkelt rakt strålningsrör tillåter den U-formade designen en längre värmeöverföringsväg inom begränsat installationsutrymme.

Komplett isolering och montering

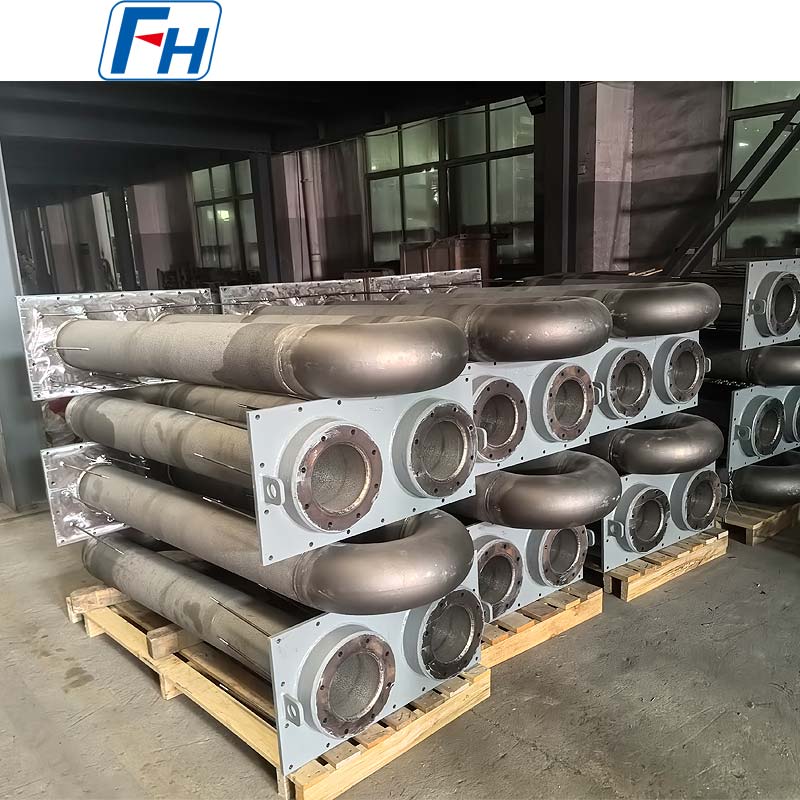

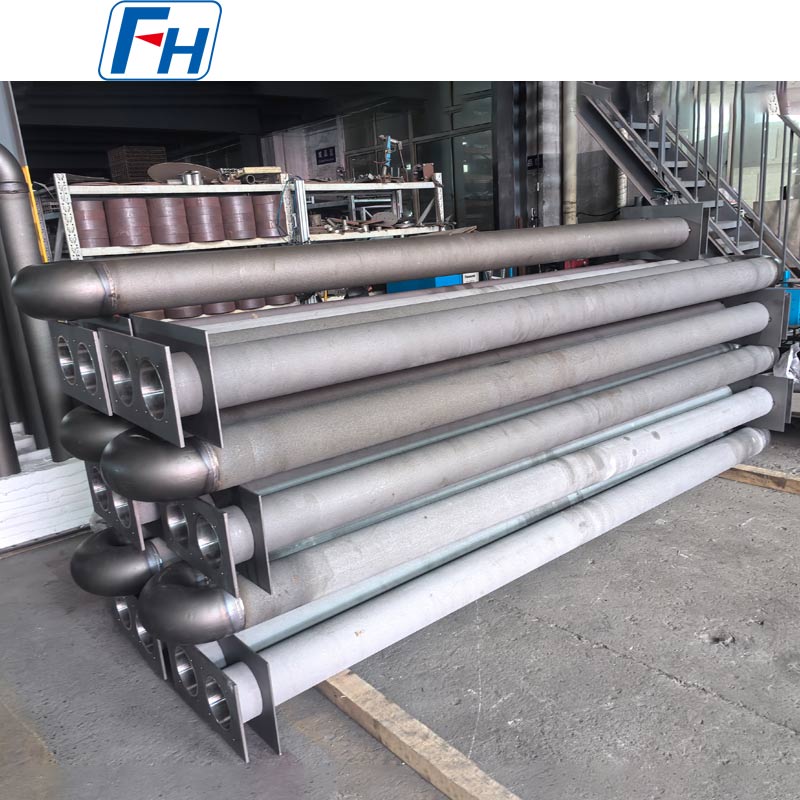

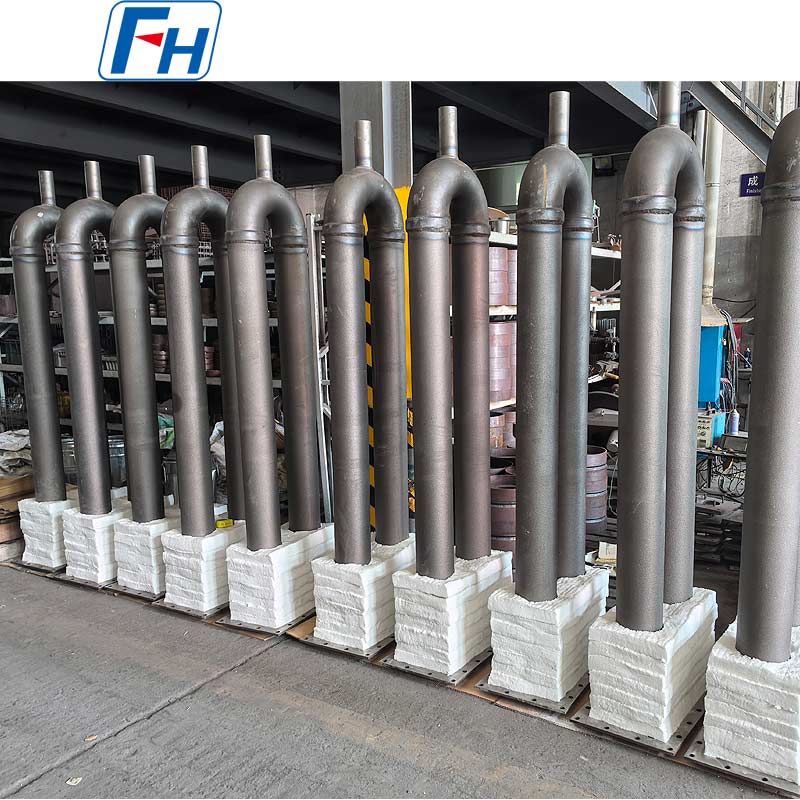

Som visas i den här produktkonfigurationen kan strålröret levereras tillsammans med högtemperaturisoleringsblock och en bottenplatta för montering av metall.
Denna kompletta montering hjälper till att förenkla installation och utbyte.

Anpassade komponenter kan inkludera:

• Isoleringsblockets tjocklek

• Dimensioner för isoleringsblock

• Basplattans storlek

• Basplattans tjocklek

• Antal monteringshål

• Monteringshålspositioner

• Röravstånd

• Stödstruktur


För ugnsbyggare och ersättningsprojekt kan FH® Alloy tillhandahålla den kompletta monteringen istället för att bara leverera det nakna strålröret.

Indirekt Ugnsuppvärmning
U-formade strålningsrör används ofta i industriella ugnar där värmekällan eller förbränningsgaserna bör förbli separerade från ugnens arbetskammare.
Värme som genereras inuti röret överförs genom rörväggen och strålas ut mot ugnsbelastningen.

Detta uppvärmningsarrangemang kan hjälpa till att ge:

• Kontrollerad ugnsatmosfär

• Minskad direkt flamkontakt

• Stabil värmefördelning

• Mer enhetlig ugnstemperatur

• Pålitlig kontinuerlig värmeprestanda


Typiska applikationer
HU U-formade strålningsrör kan användas i:

• Värmebehandlingsugnar

• Glödgningsugnar

• Härdande ugnar

• Härdningsugnar

• Förkolningsugnar

• Kontinuerliga ugnar

• Rullhärdsugnar

• Ugnar med skyddande atmosfär

• Stålbearbetningslinjer

• Industriell uppvärmningsutrustning


Denna specifikation är särskilt lämplig för system som kräver långa U-formade strålningsrör med stor diameter för indirekt uppvärmning vid hög temperatur.

Tillverkningsprocess
Beroende på den tekniska ritningen kan tillverkningsprocessen innefatta:
Materialförberedelse → Rörtillverkning → U-böjning / armbågstillverkning → Montering → Svetsning → Bearbetning → Monteringsplattatillverkning → Isoleringsmontage → Dimensionell inspektion → Slutinspektion

Viktiga tillverkningskontroller inkluderar:

• Utvändig och innerdiameter

• Väggtjocklek

• Rörets rakhet

• Mittavstånd

• Böjgeometri

• Svetskvalitet

• Övergripande mått

• Monteringsplattans inriktning

• Passar isoleringsenheten


Noggrann dimensionskontroll är särskilt viktig för ett 2154,24 mm långt strålningsrör, eftersom installationsinriktning direkt påverkar ugnsmontering och serviceprestanda.

Viktiga produktfördelar
HU värmebeständig legering
Designad för krävande industriella ugnsmiljöer.
Stor Ø152,4 mm Diameter
Ger en rejäl värmestrålningsyta.
2154,24 mm Rörlängd
Lämplig för stora industriella ugnsinstallationer.
4,8 mm nominell väggtjocklek
Beräknat från specificerad Ø152,4 mm OD och Ø142,8 mm ID.
Komplett monteringsförsörjning
Finns med isoleringsblock, bottenplattor och monteringskomponenter.
Custom Engineering
Centrumavstånd, böjradie, monteringsstruktur och andra dimensioner kan anpassas.
Ersättningstillverkning
Befintliga strålningsrörenheter kan reproduceras enligt ritningar, prover eller uppmätta dimensioner.

Kvalitetskontroll
Beroende på projektkrav kan inspektionen innefatta:

• Materialverifiering

• Kontroll av kemisk sammansättning

• Inspektion av ytterdiameter

• Inspektion av innerdiameter

• Väggtjocklek measurement

• Totallängdsbesiktning

• Centrumavståndsbesiktning

• Böjgeometri inspection

• Svetsinspektion

• Inspektion av monteringsplatta

• Slutlig monteringsbesiktning


Ytterligare inspektionskrav kan överenskommas före produktion.

Varför välja FH® Alloy?
FH® Alloy är specialiserat på anpassade värmebeständiga legeringskomponenter för industriella ugnar och värmebehandlingsutrustning.

Vårt sortiment av strålningsrör inkluderar:

• HU U-formade strålningsrör

• Cr25Ni35 U-formade strålningsrör

• P-typ strålningsrör

• I-Type strålningsrör

• Raka strålande rör

• Gaseldade strålningsrör

• Specialformade strålningsrör

• Anpassade strålningsrörsenheter


Vi tillverkar även ugnsvalsar, centrifugalgjutna rör, värmebehandlingsfixturer, ugnsbrickor, ugnskorgar och andra specialanpassade ugnskomponenter.

Begär en offert
För en korrekt offert, vänligen ange:

1. Teknisk ritning

2. Materialkvalitet

3. Ytterdiameter

4. Innerdiameter eller väggtjocklek

5. Total längd

6. Mittavstånd

7. U-böjningsradie

8. Monteringsplattans mått

9. Driftstemperatur

10. Ugnsatmosfär

11. Nödvändig kvantitet


Skicka din ritning eller befintliga strålningsrörspecifikationer till FH® Alloy för teknisk granskning och offert.

FAQ
F1: Kan du tillverka Ø152,4 × Ø142,8 × 2154,24 mm U-formade strålningsrör?
Ja. FH® Alloy kan tillverka denna HU-strålningsrörspecifikation och kan även justera dimensionerna enligt din ugnsdesign.

F2: Vad är väggtjockleken?
Baserat på en ytterdiameter på Ø152,4 mm och en innerdiameter på Ø142,8 mm är den nominella radiella väggtjockleken 4,8 mm.

F3: Kan mittavståndet anpassas?
Ja. Centrumavstånd, böjradie, rak benlängd, total höjd och installationsmått kan alla anpassas.

F4: Kan du leverera isoleringsblocken och monteringsbasen?
Ja. Strålröret kan levereras som en komplett enhet med skräddarsydda isoleringsblock, monteringsplattor och relaterade installationskomponenter.

F5: Kan HU ersättas med en annan värmebeständig legering?
Ja. Material kan väljas enligt driftstemperatur, ugnsatmosfär, termiska cykliska förhållanden och förväntad livslängd.

F6: Kan du tillverka ersättningsstrålningsrör?
Ja. Befintliga strålningsrör kan reproduceras från tekniska ritningar, prover, fotografier eller uppmätta mått.
