Cr25Ni35 U-formad strålningsrör – Ø124 × Ø108 × 1597 mm

Anpassad värmebeständig strålningsrörsenhet för industriugnar | FH® legering
FH® legering tillverkar Cr25Ni35 U-formade strålningsrör för industriella ugnar, värmebehandlingsugnar och andra högtemperaturvärmesystem.

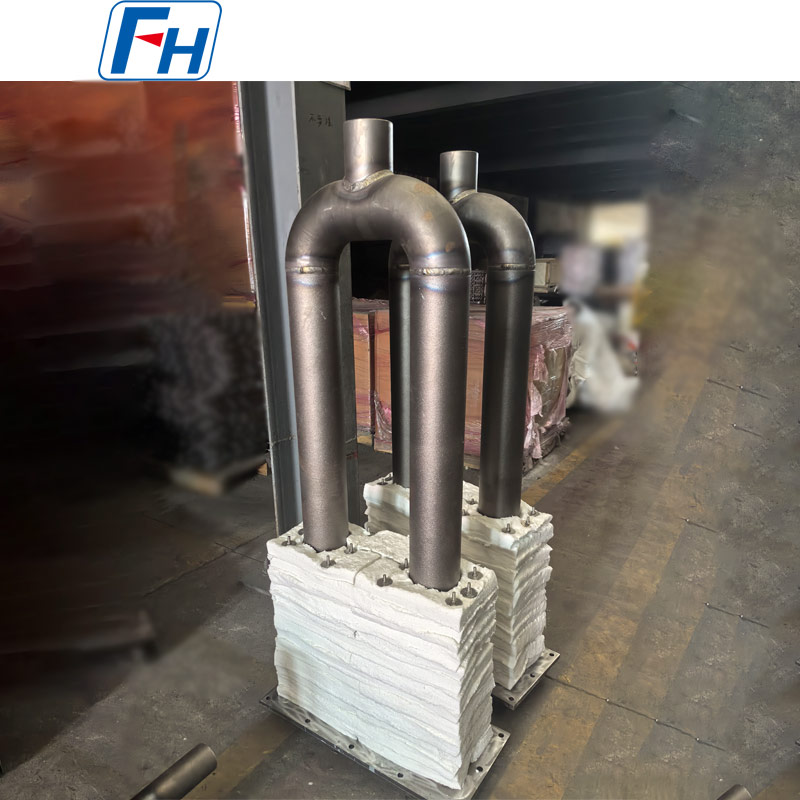

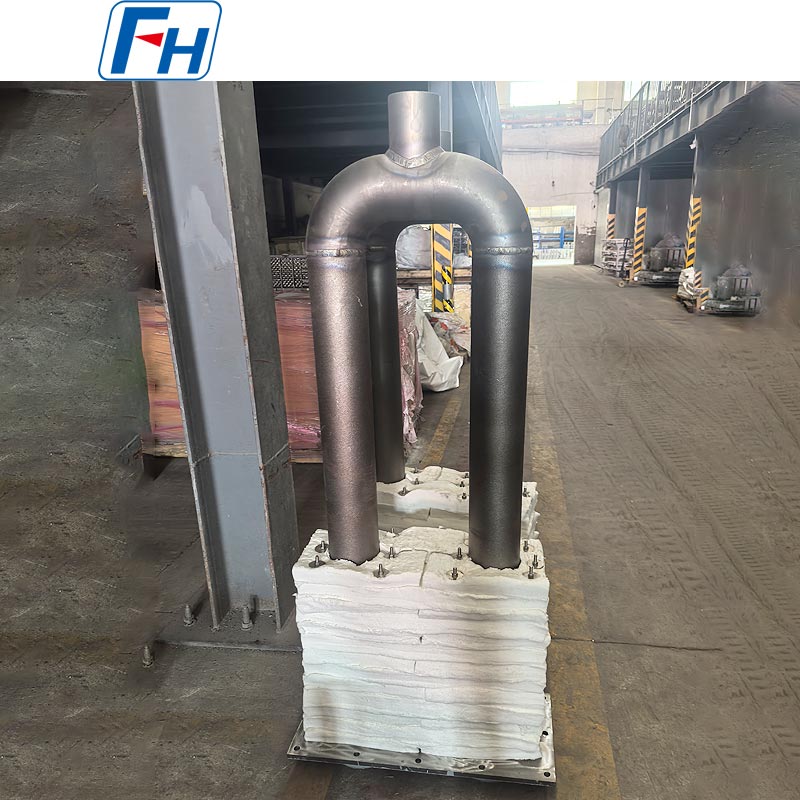

Detta skräddarsydda strålrör av U-typ är tillverkat av Cr25Ni35 högkrom, högnickel värmebeständig legering, med en rörspecifikation på Ø124 × Ø108 × 1597 mm.

Den kompletta enheten kan levereras med isoleringsblock, monteringsbottenplattor och skräddarsydda installationskomponenter, vilket gör den lämplig för ny ugnskonstruktion såväl som ersättning av befintliga strålrörsenheter.

Produktspecifikationer

U-formad strålningsrör Dimensioner
Huvudrörsspecifikationen för denna produkt är:
Ø124 × Ø108 × 1597 mm
Typiska dimensioner som kan anpassas inkluderar:

• OD – Rörets ytterdiameter

• ID – Rörets innerdiameter

• L – Rörlängd

• C – Mittavstånd

• H – Total höjd

• R – U-böjningsradie

• Monteringsplattans mått

• Monteringshålspositioner

• Dimensioner för isoleringsblock

• Anslutningsmått


Alla konstruktionsmått kan tillverkas enligt kundens tekniska ritning, ugnslayout eller befintligt prov.

Cr25Ni35 Värmebeständig legering
Cr25Ni35 är en hög-Cr, hög-Ni värmebeständig legering lämplig för industriella ugnskomponenter som utsätts för långvarig drift vid hög temperatur.

För strålningsrörsapplikationer inkluderar dess främsta fördelar:

• Bra oxidationsbeständighet vid hög temperatur

• God strukturell stabilitet vid förhöjda temperaturer

• Lämplig styrka för ugnsservice

• Motstånd mot upprepade uppvärmnings- och kylcykler

• Lämplig för krävande industriella värmemiljöer


Den faktiska livslängden för strålröret beror inte bara på legeringskvaliteten utan också på:

• Driftstemperatur

• Ugnsatmosfär

• Brännarförhållanden

• Termisk cykling frekvens

• Rördimensioner

• Svetskvalitet
  Ugnens driftpraxis


Strålningsvärmestruktur av U-typ
Det U-formade strålröret består av två parallella raka rörsektioner sammankopplade med en returböj.
Jämfört med ett enkelt rakt rör ger denna design en längre strålningsvärmeväg samtidigt som den behåller ett relativt kompakt installationsfotavtryck.

Viktiga fördelar inkluderar:

• Större värmestrålningsyta

• Kompakt ugnsinstallation

• Stabil indirekt uppvärmning

• Kontrollerad ugnsatmosfär

• Minskad direkt flamkontakt med lasten

• Flexibel anpassning av mittavstånd


Detta gör U-formade strålningsrör lämpliga för många industriella värmebehandlingar och kontinuerliga ugnssystem.

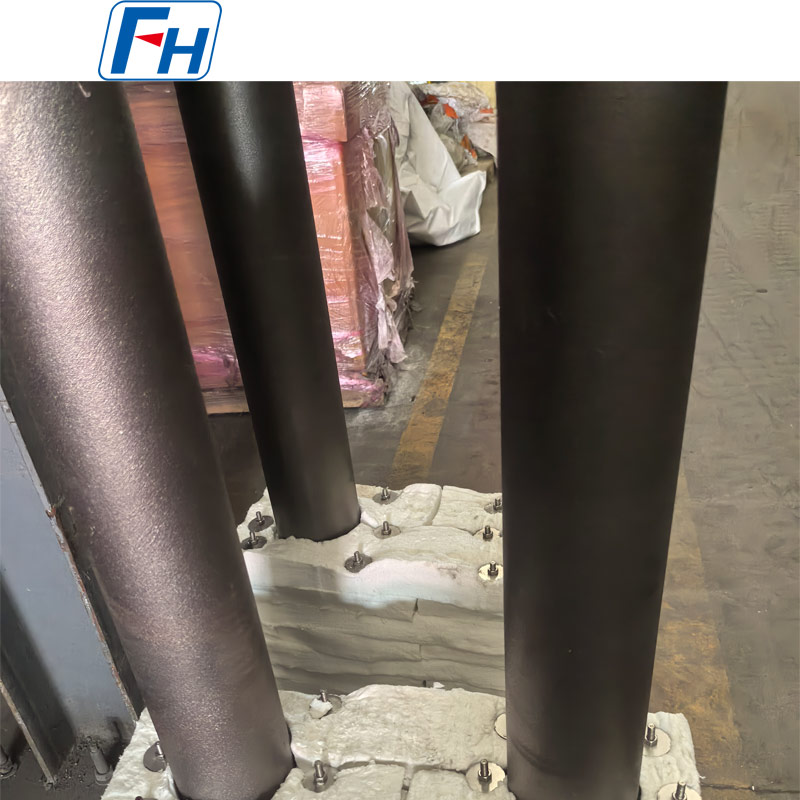

Isoleringsblock & monteringsbas
En nyckelfunktion hos denna produkt är det integrerade isoleringsblocket och monteringsbasstrukturen.
Strålröret kan levereras tillsammans med:

• Högtemperaturisoleringsblock

• Monteringsplatta i metall

• Monteringshål

• Stödkomponenter

• Skräddarsydd fixeringsstruktur


Denna kompletta montering hjälper till att förenkla installation och byte av ugnen.
Isoleringen och monteringsstrukturen kan anpassas efter kundens ugnsöppning och installationsmått.

Designad för indirekt ugnsuppvärmning
U-formade strålningsrör används vanligtvis i ugnssystem där förbränningsprocessen bör förbli separerad från ugnens arbetskammare.
Värme överförs genom strålningsrörets vägg och strålas ut mot ugnsbelastningen.

Detta uppvärmningsarrangemang hjälper till att ge:

• Mer enhetlig temperaturfördelning

• Stabil värmeöverföring

• Kontrollerad ugnsatmosfär

• Minskad direkt flamkontakt

• Pålitlig kontinuerlig drift av ugnen


Typiska applikationer
Cr25Ni35 U-formade strålningsrör kan användas i:

• Värmebehandlingsugnar

• Glödgningsugnar

• Härdande ugnar

• Härdningsugnar

• Förkolningsugnar

• Kontinuerliga ugnar

• Rullhärdsugnar

• Ugnar med skyddande atmosfär

• Stålbearbetningslinjer

• Industriell uppvärmningsutrustning


De är särskilt lämpliga för applikationer som kräver anpassade indirekta värmesystem för hög temperatur.

Tillverkningsprocess
Beroende på ritningen och produktstrukturen kan produktionen inkludera:
Materialförberedelse → Rörtillverkning → Böjning / armbågstillverkning → Montering → Svetsning → Monteringsplattatillverkning → Isoleringsmontering → Dimensionell inspektion → Slutinspektion

Viktiga produktionskontroller inkluderar:

• Noggrannhet i rördiameter

• Rörets rakhet

• Mittavståndsnoggrannhet

• U-böj geometri

• Svetskvalitet

• Övergripande mått

• Monteringsplattans inriktning

• Isoleringsblock passar


Dessa faktorer påverkar direkt installationens noggrannhet och långsiktiga serviceprestanda.

Viktiga produktfördelar
Cr25Ni35 Värmebeständigt material
Lämplig för krävande industriella ugnsmiljöer.
Anpassad Ø124 × Ø108 × 1597 mm Specifikation
Tillverkad enligt specifika ugnsinstallationskrav.
Kompakt U-formad struktur
Ger en utökad uppvärmningsbana utan att det krävs för mycket ugnsutrymme.
Komplett monteringsförsörjning
Strålrör, isoleringsblock och monteringsbas kan levereras tillsammans.
Ritningsbaserad tillverkning
Mått och strukturella detaljer kan anpassas enligt kundens ritningar.
Ersättningsförmåga
Befintliga strålningsrör kan reproduceras enligt prover, ritningar eller uppmätta mått.

Kvalitetskontroll
Beroende på projektkrav kan inspektionen innefatta:

• Materialverifiering

• Kontroll av kemisk sammansättning

• Inspektion av ytter/inre diameter

• Dimensionell inspektion

• Centrumavståndsbesiktning

• Svetsinspektion

• Inspektion av böjgeometri

• Inspektion av monteringsplatta

• Slutlig monteringsbesiktning


Särskilda inspektionskrav kan bekräftas före produktion.

Varför välja FH® Alloy?
FH® Alloy är specialiserat på att tillverka specialanpassade värmebeständiga legeringskomponenter för industriella ugnar och värmebehandlingsutrustning.

Vårt sortiment av strålningsrör inkluderar:

• Cr25Ni35 U-formade strålningsrör

• HU U-formade strålningsrör

• P-typ strålningsrör

• I-Type strålningsrör

• Raka strålande rör

• Gaseldade strålningsrör

• Specialformade strålningsrör

• Anpassade strålningsrörsenheter


Vi tillverkar även ugnsvalsar, centrifugalgjutna rör, värmebehandlingsfixturer, brickor, korgar och andra ugnskomponenter.

Begär en offert
För en korrekt offert, vänligen skicka oss:

• Teknisk ritning

• Materialklass

• Ytterdiameter

• Innerdiameter eller väggtjocklek

• Total längd

• Mittavstånd

• U-böjningsradie

• Monteringsplattans mått

• Driftstemperatur

• Ugnsatmosfär

• Nödvändig kvantitet


Skicka din ritning eller befintliga strålningsrörspecifikationer till FH® Alloy för teknisk granskning och offert.

FAQ
F1: Kan du tillverka Cr25Ni35 U-formade strålningsrör enligt vår ritning?
Ja. FH® Alloy stöder helt anpassad produktion baserat på kundritningar, ugnsdimensioner och befintliga prover.

F2: Kan måtten Ø124 × Ø108 × 1597 mm ändras?
Ja. Rördiameter, längd, centrumavstånd, böjradie och övergripande dimensioner kan alla anpassas.

F3: Kan du leverera isoleringsblocken och monteringsplattan tillsammans?
Ja. Det U-formade strålröret kan levereras som en komplett enhet med isoleringsblock, monteringsplattor och tillhörande installationskomponenter.

F4: Kan denna produkt användas som ett ersättningsstrålrör?
Ja. Vi kan reproducera befintliga strålningsrör enligt ritningar, prover, fotografier eller uppmätta mått.

F5: Kan en annan legering användas istället för Cr25Ni35?
Ja. Material kan väljas enligt den faktiska driftstemperaturen, ugnsatmosfären, brännarförhållandena och förväntad livslängd.

F6: Vilken information behövs för offert?
En teknisk ritning är att föredra. Ange även material, dimensioner, driftstemperatur, ugnsatmosfär och kvantitet.
