1.4852 + 310S värmebehandlingsarmatur med trekantig ram | FH® legering

1.4852 310S värmebehandlingsarmatur med trekantig ram
1176 × 1000 × 1090 mm anpassad ugnsarmatur för värmebehandling
FH® legering tillverkar anpassade värmebehandlingsarmaturer och högtemperaturugnsverktyg för industriella värmebehandlingsapplikationer.

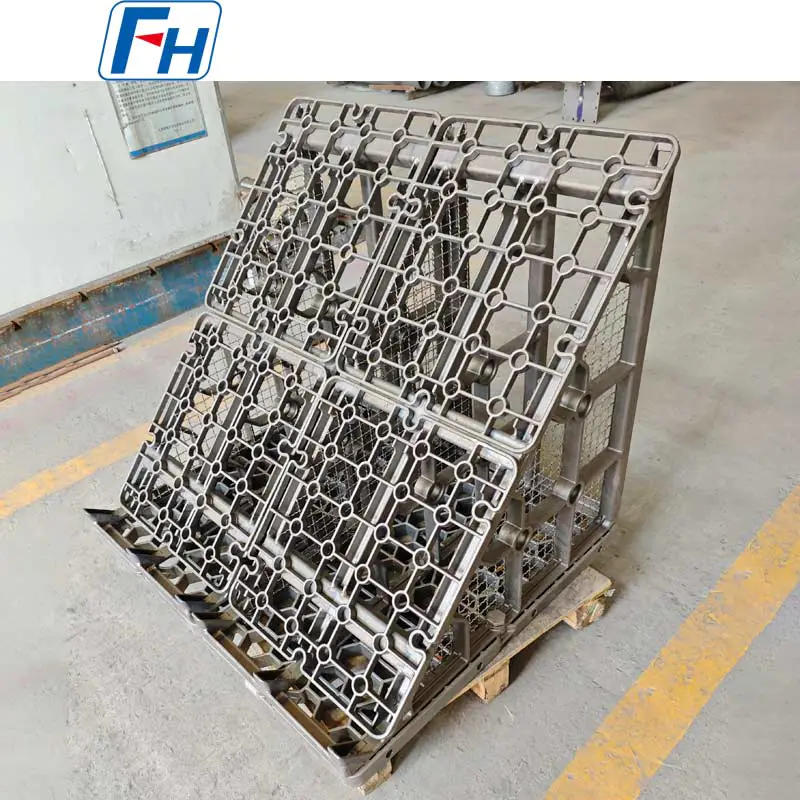

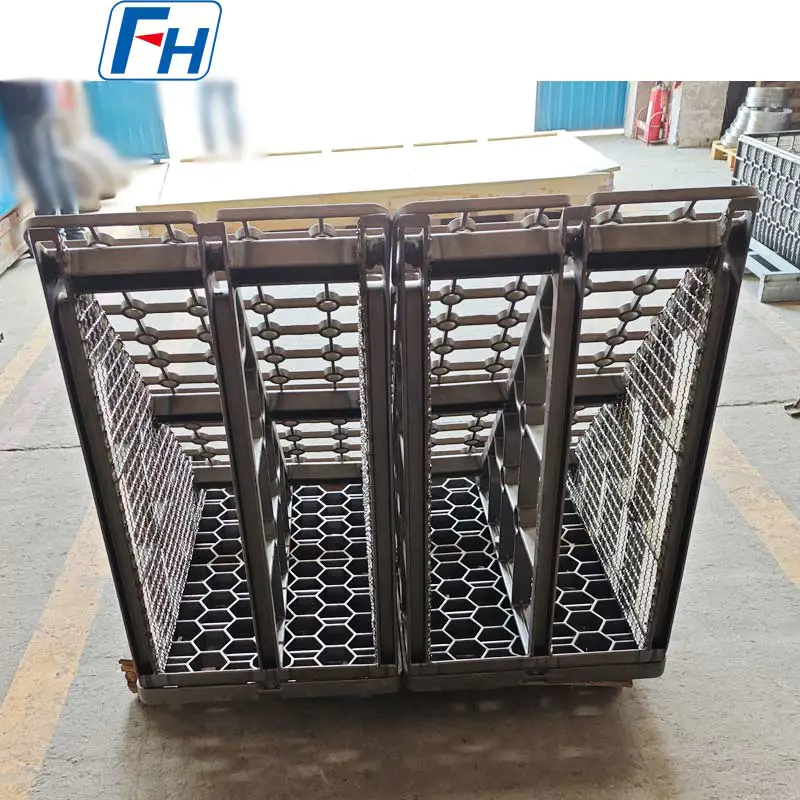

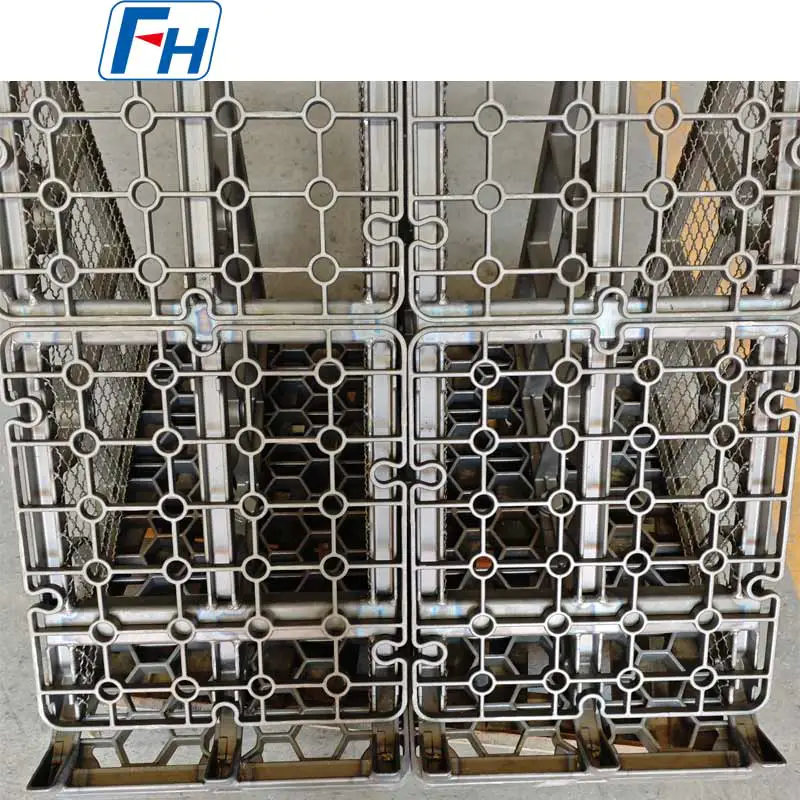

Denna anpassade värmebehandlingsarmatur med triangulär ram är tillverkad av en kombination av 1.4852 värmebeständig legering och 310S rostfritt stål, med totala dimensioner på 1176 × 1000 × 1090 mm.
Armaturen har en öppen strukturell design med förstärkta stödsektioner, vilket ger stabil positionering för arbetsstycken samtidigt som det bibehåller tillräckligt med utrymme för ugnsatmosfär och värmeöverföring.
Dess triangulära ramkonfiguration är designad enligt kundens arbetsstyckesarrangemang och ugnsbelastningskrav.
FH® Alloy kan anpassa material, dimensioner, stödpositioner, laststruktur och övergripande fixturgeometri enligt faktiska driftsförhållanden.

Produktspecifikationer

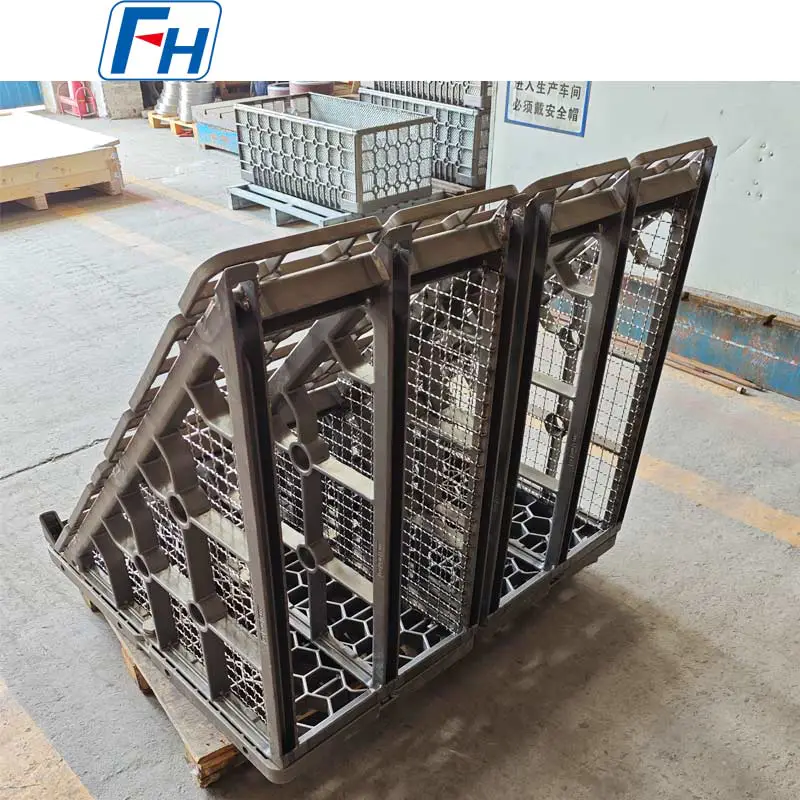

Design med triangulär ram
Till skillnad från en konventionell värmebehandlingskorg eller -bricka använder denna produkt en strukturell konfiguration med triangulär ram.
Geometrin är utvecklad kring kundens specifika belastningskrav och ger dedikerade stödpositioner för de delar som värmebehandlas.

Den triangulära ramdesignen kan hjälpa till att uppnå:

• Stabil positionering av arbetsstycket

• Effektivt utnyttjande av fixturutrymmet

• Kontrollerat avstånd mellan arbetsstycken

• Bra strukturell styvhet

• Cirkulation i öppen ugnsatmosfär

• Bekväm lastning och lossning


Vinkeln, stödavstånden och den strukturella layouten kan alla designas om för olika komponenter.

1.4852 310S Materialkombination
Denna värmebehandlingsfixtur använder 1.4852 och 310S i olika strukturella sektioner.
Användningen av två material gör att fixturdesignen matchar de olika termiska och strukturella kraven för enskilda komponenter.

1.4852 Värmebeständig legering
1.4852 används ofta för högtemperaturugnsfixturer och strukturella komponenter.
Typiska egenskaper som är relevanta för ugnstillämpningar inkluderar:

• Bra högtemperaturhållfasthet

• Bra oxidationsbeständighet
• Bra dimensionsstabilitet

• Lämplighet för upprepade uppvärmningscykler

• Bra prestanda i industriella ugnsmiljöer


310S rostfritt stål
310S används ofta för tillverkade värmebeständiga komponenter på grund av sin kombination av:

• Oxidationsbeständighet vid hög temperatur

• Bra svetsbarhet

• Bra tillverkningsprestanda

• Lämplighet för ugnskonstruktionskomponenter


Materialvalet bör alltid baseras på hela driftsmiljön snarare än enbart temperaturen.

Öppen struktur för värme- och atmosfärcirkulation
Värmebehandlingsfixturer bör stödja arbetsstyckena utan att onödigt blockera ugnsatmosfär eller värmeöverföring.
Denna fixtur använder därför en öppen ramstruktur med stora fritt flödesytor mellan strukturella sektioner.

Designen kan hjälpa till att ge:

• Bättre ugnsatmosfär cirkulation

• Mer enhetlig exponering av arbetsstycken

• Effektiv värmeöverföring

• Förbättrat kylmedieflöde

• Minskad onödig fixturmassa


För olika arbetsstycken kan FH® Alloy justera stöddensiteten och öppningsarrangemanget.

Förstärkt struktur för högtemperaturservice
Industriella värmebehandlingsarmaturer arbetar under upprepad termisk och mekanisk påfrestning.

Under service kan armaturen uppleva:

• Termisk expansion

• Termisk sammandragning

• Hög temperatur krypning

• Oxidation

• Mekanisk belastning

• Termisk trötthet

• Långsiktig dimensionsförändring


Av denna anledning bör fixturdesign beakta både högtemperaturhållfasthet och strukturell stabilitet.
De förstärkta sektionerna av denna triangulära ramfixtur är anordnade att stödja de belastade delarna samtidigt som det bibehåller tillräckligt med öppet utrymme runt arbetsstyckena.

Designad runt arbetsstycket
En anpassad värmebehandlingsarmatur bör inte utformas endast enligt ugnens dimensioner.
De faktiska arbetsstyckena är lika viktiga.

FH® Alloy kan designa fixturstöd enligt:

• Delform

• Delens diameter

• Dellängd

• Individuell delvikt

• Antal delar per fixtur

• Obligatorisk orientering

• Erforderligt avstånd

• Lastnings- och lossningsmetod


Detta gör att fixturstrukturen matchar den faktiska produktionsprocessen snarare än att använda en generisk korgdesign.

Lämpliga värmebehandlingsapplikationer
Denna typ av anpassad värmebehandlingsarmatur kan designas för bearbetning:

• Kugghjul

• Skaft

• Ringar

• Ärmar

• Bussningar

• Fordonskomponenter

• Transmissionsdelar

• Smidda komponenter

• Mekaniska delar

• Andra precisionsmetallkomponenter


Stödlayouten kan modifieras för olika komponentgeometrier.

Ugnsapplikationer
Anpassade värmebehandlingsfixturer med triangulär ram kan utvecklas för olika industriella ugnssystem, inklusive

• Förkolningsugnar

• Atmosfärsugnar

• Härdande ugnar

• Glödgningsugnar

• Batchvärmebehandlingsugnar

• Kontinuerliga ugnssystem

• Annan industriell termisk bearbetningsutrustning


För uppkolning och andra applikationer med kontrollerad atmosfär bör fixturstrukturen utvärderas tillsammans med temperatur, atmosfär, cykeltid, belastning och kylningsmetod.

Tillverkning av anpassad värmebehandlingsarmatur
FH® Alloy stöder både utveckling av nya armaturer och tillverkning av ersättningsfixturer.

Kunder kan tillhandahålla:

• 2D-ritningar

• 3D-modeller

• Existerande fixturprover

• Begagnade fixturbilder

• Ugnens mått

• Information om arbetsstycket

• Driftsförhållanden


Vi kan anpassa:

• Armaturens övergripande mått

• Strukturell geometri

• Materialklass

• Materialkombination

• Stödpositioner

• Förstärkningsstruktur

• Arbetsstyckets avstånd

• Laddar konfiguration

• Lyftställningar

• Lokaliseringsfunktioner


Fixturdesign baserad på driftsförhållanden
För en ny anpassad värmebehandlingsarmatur rekommenderar vi att du tillhandahåller följande information.

Ugnsvillkor

• Typ av ugn

• Ugnskammarens dimensioner

• Arbetstemperatur

• Maximal temperatur

• Ugnsatmosfär

• Uppvärmningscykel

• Kylningsmetod


Laddningsvillkor

• Arbetsstyckets mått

• Arbetsstyckets vikt

• Antal per armatur

• Total lastvikt

• Arbetsstyckets orientering

• Laddningsmetod


Befintlig fixturinformation

• Befintlig ritning

• 3D-modell

• Fixturfoton

• Aktuellt material

• Befintliga deformations- eller sprickproblem


Baserat på denna information kan FH® Alloy utvärdera lämplig kombination av material, struktur och fixturvikt.

Tillverkningsprocess
En anpassad värmebehandlingsarmatur med trekantig ram kan innefatta:
Kravgranskning → Fixturdesign → Materialval → Gjutning → Maskinbearbetning → Tillverkning → Svetsning → Montering → Dimensionell inspektion → Slutinspektion
För en stor fixtur som mäter 1176 × 1000 × 1090 mm är det särskilt viktigt att kontrollera den övergripande geometrin och stödpositionens noggrannhet.

Kvalitetsinspektion
Före leverans kan viktiga inspektionsartiklar inkludera:

• Övergripande mått

• Fixturgeometri

• Stöd positionsnoggrannhet

• Strukturell inriktning

• Svetsskick

• Monteringspassning

• Ytans skick

• Kritiska lokaliseringsdimensioner


Ytterligare inspektionskrav kan tillhandahållas enligt kundens specifikationer.

Annat material tillgängligt
Förutom 1.4852 310S, tillverkar FH® Alloy värmebehandlingsfixturer från olika högtemperaturlegeringar, inklusive:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• HR9

• Nickelbaserade värmebeständiga legeringar

• Övrigt kundspecificerat material


Det slutliga materialet bör väljas enligt den faktiska temperaturen, atmosfären, kylprocessen och mekanisk belastning.

Varför välja FH® Alloy?
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) specialiserar sig på anpassade värmebehandlingsarmaturer och högtemperaturugnskomponenter.

Vårt tillverkningssortiment inkluderar:

• Värmebehandlingsfixturer

• Värmebehandlingskorgar

• Värmebehandlingsbrickor

• Basbrickor

• Gropugnsfixturer

• Ugnsladdningsfixturer

• Anpassade värmebeständiga komponenter


Vi kan tillverka enligt kundens ritningar eller utveckla en fixtur enligt faktiska krav på ugn och arbetsstycke.

Begär en anpassad värmebehandlingsarmatur
Letar du efter en ny ugnsfixtur eller utvecklar en ny laddningslösning?
Skicka FH® Alloy din:
Ritning Ugnstyp Drifttemperatur Ugn Atmosfär Kylmetod Arbetsstyckesdimensioner Lastvikt
Vårt ingenjörsteam kan utvärdera driftsförhållandena och tillhandahålla en anpassad värmebehandlingsfixturlösning.
FH® Alloy
Anpassade värmebehandlingsfixturer och högtemperaturlegeringskomponenter

FAQ
F1: Vad är denna värmebehandlingsarmatur gjord av?
Denna armatur är tillverkad av en kombination av 1.4852 värmebeständig legering och 310S rostfritt stål.

F2: Vilka är de övergripande måtten?
Armaturen mäter:
1176 × 1000 × 1090 mm
Anpassade mått är tillgängliga.

F3: Varför kallas det värmebehandlingsarmatur med triangulär ram?
Fixturen använder ett strukturellt arrangemang baserat på triangulär stödgeometri snarare än en konventionell korg- eller brickkonfiguration. Strukturen är utformad enligt det erforderliga arbetsstyckets stöd och belastningsarrangemang.

F4: Kan stödpositionerna anpassas?
Ja. Stödpositioner, avstånd och strukturell geometri kan designas om efter kundens arbetsstycken.

F5: Kan du tillverka enligt vår befintliga armatur?
Ja. FH® Alloy kan tillverka enligt ritningar, 3D-modeller, prover eller befintliga fixturdimensioner.

F6: Kan FH® Alloy designa en fixtur om vi inte har en ritning?
Ja. Kunder kan tillhandahålla ugnsinformation, driftsförhållanden, arbetsstyckesdimensioner och belastningskrav. Vi kan ta fram en lämplig fixturstruktur för bekräftelse.

F7: Kan andra material användas?
Ja. Beroende på driftsförhållandena kan material som 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT och HR9 övervägas.
