Skräddarsytt strålningsrör av P-typ för industriugnar

Värmebeständig legering strålningsrör montering | Anpassad monteringsplatta & anslutningar | FH® legering
FH® legering tillverkar specialanpassade strålningsrör av P-typ för industriella ugnar och värmebehandlingsutrustning, och tillhandahåller kompletta strålningsrörsenheter enligt kundens ritningar, ugnsdimensioner, driftstemperatur, atmosfär och krav på brännarsystem.

Den P-formade konfigurationen kombinerar långa raka strålande sektioner med returböjar, vilket skapar en utökad värmebana i ett relativt kompakt ugnsutrymme.

Denna typ av strålningsrör är lämplig för industriella värmesystem som kräver indirekt uppvärmning, kontrollerad ugnsatmosfär, stabil värmefördelning och skräddarsydd ugnsintegration.

Produktöversikt

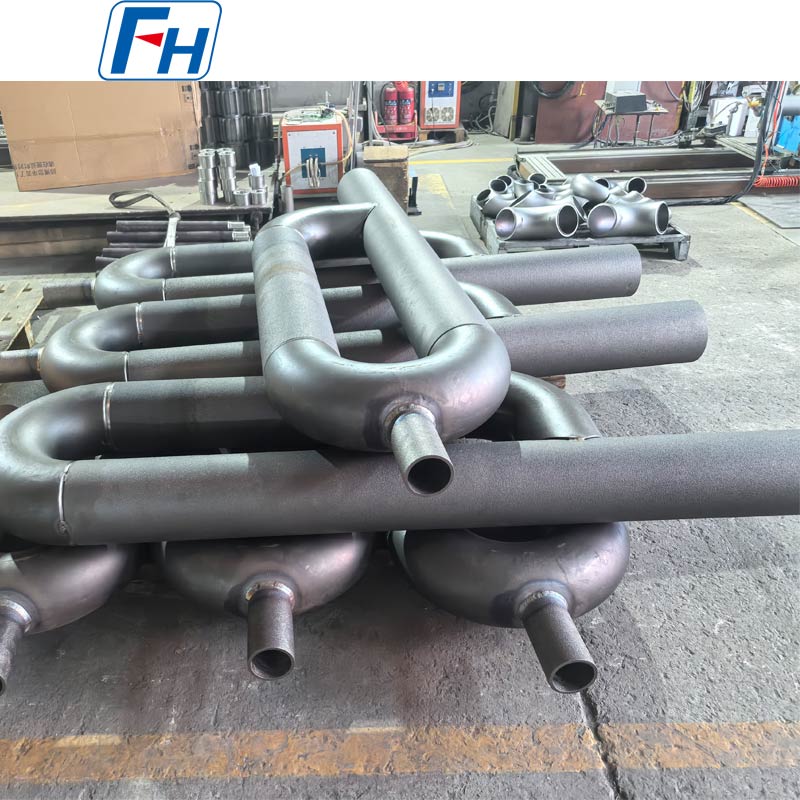

Ett strålningsrör av P-typ använder flera raka rörsektioner och returböjar för att bilda en kontinuerlig värmebana.
Jämfört med ett konventionellt rakt strålningsrör, kan strukturen av P-typ ge en längre strålande yta samtidigt som ett kompakt installationsarrangemang bibehålls.
Den visade produkten kan tillverkas som en komplett sammansättning inklusive:

• Huvudstrålande rörsektioner

• Returböjar

• Monteringsplatta

• Anslutning på brännarsidan

• Uttag/avgasanslutning

• Stödkomponenter

• Anpassade installationsgränssnitt


FH® Alloy stöder både nya ugnsprojekt och ersättningsstrålningsrörstillverkning.

Typiska specifikationer

Dimensioner för strålningsrör av P-typ
Varje strålrör av P-typ kan tillverkas enligt kundens ugnslayout.

Typiska dimensionella parametrar inkluderar:

• OD – Rörets ytterdiameter

• WT – Väggtjocklek

• L – Total längd

• C – Mittavstånd

• R – Returböjningsradie

• W – Total bredd

• Monteringsplatta dimensions

• Anslutningsrörets diameter

• Anslutningslängd

• Monteringshålsmått

• Brännare gränssnitt dimensioner


Ritningsreferens

• OD = Ytterdiameter

• WT = Väggtjocklek

• L = total längd

• C = Mittavstånd

• R = Böjradie


Alla dimensioner kan anpassas enligt kundens ritningar, prover eller befintliga ugnsdimensioner.

P-formad multipassstruktur
Huvudskillnaden mellan ett strålningsrör av P-typ och ett konventionellt rakt strålningsrör är dess returflödesgeometri.
Flera raka sektioner är förbundna med böjda retursektioner, vilket bildar en längre inre flödesväg.
Denna design kan ge:

• Större värmestrålningsyta

• Längre uppvärmningsväg

• Kompakt installationsarrangemang

• Flexibel ugnslayout

• Stabil värmeöverföring

• Skräddarsydd brännare och avgasarrangemang


Den exakta geometrin av P-typ bör utformas enligt den faktiska ugnen snarare än att använda en standarddimension för varje applikation.

Värmebeständiga legeringsmaterial
Materialvalet är avgörande för strålningsrörets livslängd.
FH® Alloy kan tillverka strålningsrör av P-typ med olika värmebeständiga material, inklusive:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni värmebeständiga legeringar

• Hög-Ni värmebeständiga legeringar

• Nickelbaserade högtemperaturlegeringar

• Övriga kundspecificerade betyg


Materialval bör överväga:

• Driftstemperatur

• Ugnsatmosfär

• Brännarförhållanden

• Termisk cykling frekvens

• Oxidationsförhållanden

• Rörets väggtjocklek

• Erforderlig livslängd


Om materialet inte är specificerat kan FH® Alloy tillhandahålla materialvalsstöd baserat på de faktiska driftsförhållandena för ugnen.

Designad för indirekt ugnsuppvärmning
Strålrör av P-typ används vanligtvis där brännarlågan och förbränningsgaserna måste förbli separerade från ugnens arbetskammare.
Värme överförs genom den strålande rörväggen och strålas ut mot arbetsstyckena inuti ugnen.
Detta arrangemang kan hjälpa till att tillhandahålla:

• Kontrollerad ugnsatmosfär

• Minskad direkt flamkontakt

• Stabilare uppvärmning

• Jämn temperaturfördelning

• Pålitlig kontinuerlig drift


Anpassad monteringsplatta och anslutningar

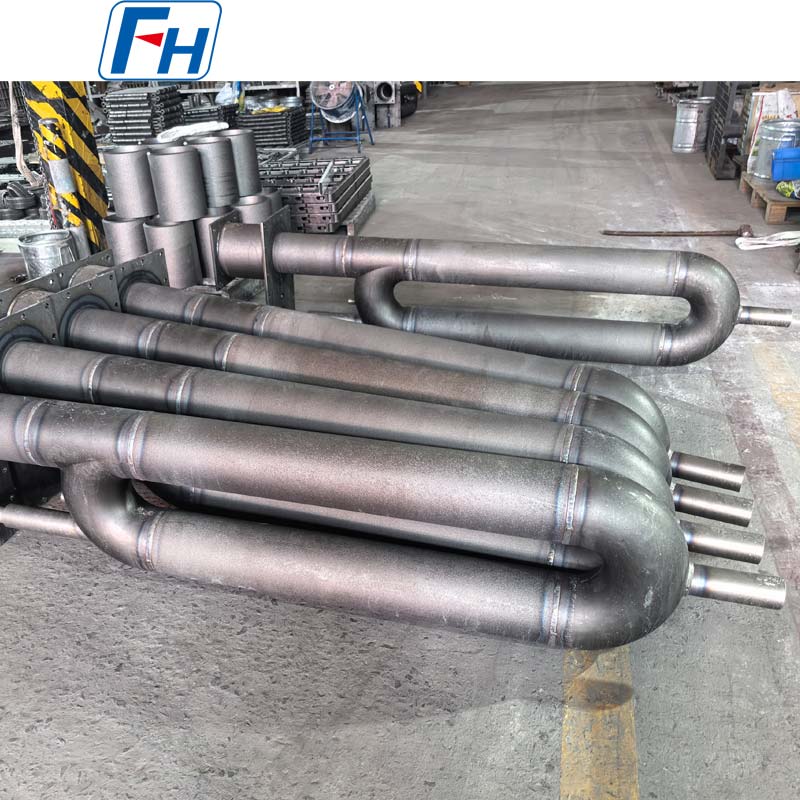

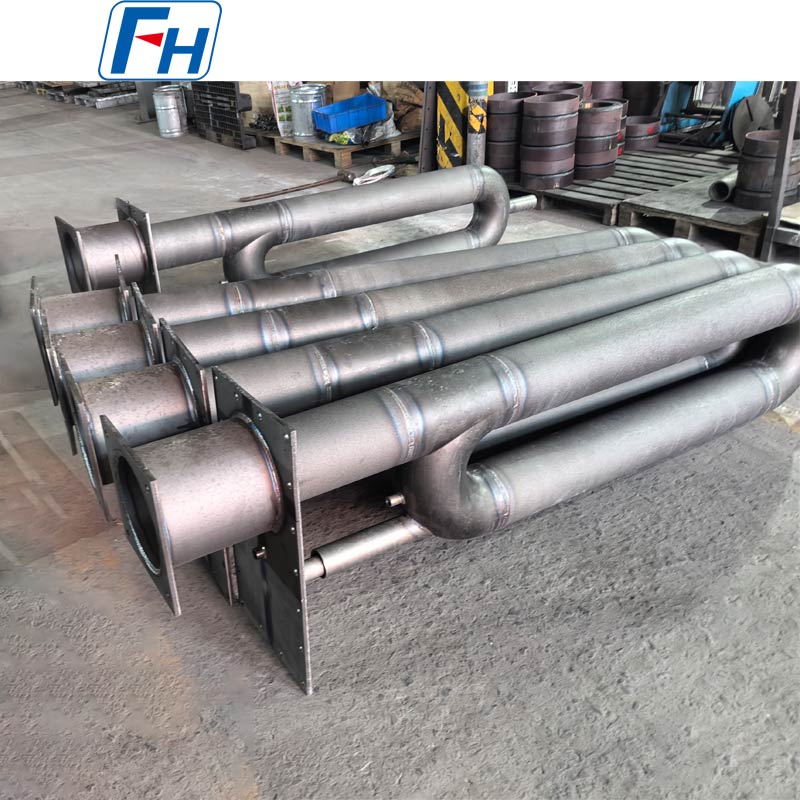

Det strålningsrör av P-typ som visas använder en anpassad monteringsplatta och ändanslutningsstruktur.
FH® Alloy kan anpassa:

• Monteringsplatta width and height

• Plåttjocklek

• Antal monteringshål

• Håldiameter och position

• Brännaranslutning

• Avgasanslutning

• Anslutningsrörets diameter

• Stödstruktur

• Installationsorientering


Detta gör att hela monteringen matchar kundens befintliga ugnsgränssnitt.

Typiska applikationer
P-typ strålningsrör används ofta i:

• Värmebehandlingsugnar

• Glödgningsugnar

• Härdande ugnar

• Härdningsugnar

• Förkolningsugnar

• Kontinuerliga ugnar

• Rullhärdsugnar

• Ugnar med skyddande atmosfär

• Stålbearbetningslinjer

• Industriella värmesystem


De är särskilt lämpliga för tillämpningar som kräver en lång strålningsvärmeväg inom begränsat ugnsutrymme.

Tillverkningsprocess
Beroende på design kan tillverkningen omfatta:
Materialförberedelse → Rörtillverkning → Förberedelse av rak sektion → Tillverkning av returböj → Montering → Svetsning → Tillverkning av monteringsplatta → Bearbetning → Dimensionell inspektion → Ytrengöring → Slutinspektion

Viktiga tillverkningskontroller inkluderar:

• Rörets rakhet

• Väggtjocklek konsistens

• Böjgeometri

• Mittavstånd

• Svetskvalitet

• Anslutningsinriktning

• Monteringsplatta accuracy

• Total dimensionell tolerans


För komplexa strukturer av P-typ är det särskilt viktigt att upprätthålla korrekt inriktning mellan flera rörsektioner.

Viktiga fördelar
Utökad värmeväg
Den P-formade strukturen ger en längre strålningsväg än ett enkelt rakt rör.
Kompakt ugnslayout
Flera rörsektioner kan anordnas inom ett begränsat ugnsinstallationsområde.
Anpassade värmebeständiga material
Material kan väljas efter ugnstemperatur och atmosfär.
Komplett monteringstillverkning
Rörsektioner, böjar, monteringsplattor och anslutningskonstruktioner kan levereras som en enhet.
Ritningsbaserad produktion
Lämplig för mycket kundanpassade industriugnsprojekt.
Ersättningstillverkning
Befintliga strålningsrör av P-typ kan reproduceras från ritningar, prover, fotografier eller dimensionella mätningar.

Kvalitetskontroll
Beroende på kundens krav kan inspektionen innefatta:

• Materialverifiering

• Analys av kemisk sammansättning

• Dimensionell inspektion

• Mätning av väggtjocklek

• Inspektion av böjdimension

• Mittavstånd inspection

• Svetsinspektion

• Monteringsplatta inspection

• Kontroll av anslutningsmått

• Slutlig monteringsbesiktning


Särskilda inspektionskrav kan överenskommas före produktion.

Varför välja FH® Alloy?
FH® Alloy är specialiserat på anpassade värmebeständiga legeringskomponenter för industriella ugnar och värmebehandlingsutrustning.
Vårt sortiment av strålningsrör inkluderar:

• P-typ strålningsrör

• U-formade strålningsrör

• I-Type strålningsrör

• Raka strålande rör

• Gaseldade strålningsrör

• Specialformade strålningsrör

• Anpassade strålningsrörsenheter


Vi tillverkar även:

• Ugnsrullar

• Centrifugalgjutna rör

• Värmebehandlingsarmaturer

• Ugnsbrickor

• Ugnskorgar

• Anpassade värmebeständiga ugnskomponenter


FH® Alloy stödjer OEM-tillverkning, ritningsbaserad produktion, ersättningsprojekt och anpassat val av legeringar för internationella kunder.

Begär en offert
För en korrekt offert för ditt strålrör av P-typ, vänligen ange:

1. Teknisk ritning eller skiss

2. Rörets ytterdiameter

3. Väggtjocklek

4. Övergripande mått

5. Mittavstånd

6. Returböjmått

7. Materialkvalitet

8. Monteringsplatta dimensions
9. Brännare/avgasanslutningsdetaljer

10. Driftstemperatur

11. Ugnsatmosfär

12. Nödvändig kvantitet


Skicka din ritning eller befintliga strålningsrörspecifikationer till FH® Alloy för teknisk granskning och offert.

FAQ
F1: Kan du tillverka strålningsrör av P-typ enligt vår ritning?
Ja. FH® Alloy är specialiserad på kundanpassad tillverkning baserat på kundritningar, prover och ugnsdimensioner.

F2: Vad är skillnaden mellan strålningsrör av P-typ och U-typ?
Ett strålrör av U-typ består normalt av två parallella huvudben förbundna med en returböj. Ett strålningsrör av P-typ använder ett mer komplext returflödesarrangemang med flera sektioner, vilket möjliggör en längre uppvärmningsväg i ugnen.

F3: Kan monteringsplattan anpassas?
Ja. Plattmått, tjocklek, monteringshål, anslutningsöppningar och installationspositioner kan alla tillverkas enligt ugnsritningen.

F4: Vilka material kan användas?
Tillgängliga alternativ inkluderar 1.4848, 1.4849, 1.4852, 2.4879, hög-Cr/hög-Ni-legeringar, nickelbaserade legeringar och andra kundspecificerade värmebeständiga kvaliteter.

F5: Kan du tillverka ersättningsstrålningsrör av P-typ?
Ja. Befintliga produkter kan reproduceras med ritningar, prover, foton eller uppmätta mått.

F6: Kan du leverera hela strålningsrörsenheten?
Ja. FH® Alloy kan tillverka rörsektioner, returböjar, monteringsplatta, anslutningar och relaterade strukturella komponenter som en komplett sammansättning.
